Produktdetails:
|
| Produkt-Name: | 12G-SDI CWDM TX | Datenrate: | 12Gbps |
|---|---|---|---|
| Form-Faktor: | SFP+ | Wellenlänge: | 1270~1450nm CWDM TX OHNE RX |
| Schnittstelle: | Einzelner LC | Getriebe: | 20km |
| Garantie: | 3-jährig | Schlüsselwörter 1: | 12G-SDI CWDM einzelner Übermittler |
| Schlüsselwörter 2: | optischer Transceiver der Sendung | ||
| Hervorheben: | Übermittler 12G CWDM,20KM CWDM Übermittler,CWDM SFP+ |
||

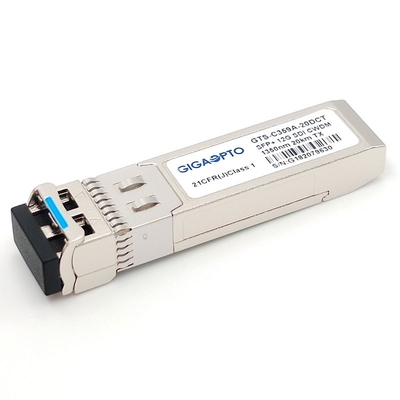

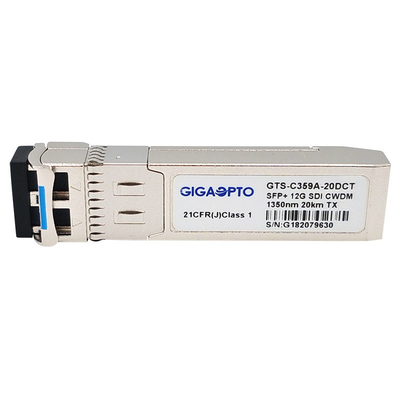

12G-SDI SFP Einzel-Übermittler-Modul 1270~1450nm CWDM 20km einzelner LC SMF MSA Pinout
Funktionsbeschreibung
| Produkt-Name | 12G-SDI CWDM | Datenrate (Gbps) | 50Mbps~11.88Gbps |
| Modul-Art | Übermittler (1-Port TX) | MSA/Non-MSA | MSA |
| Form-Faktor | SFP+ | Betriebstemperatur | 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | CWDM 1270~1450nm | Max Distance | 20km |
| Verbindungsstück | Lc-Simplexbetrieb | Pathologische Muster | Gestützt |
| Laser-Art | CWDM DFB | Faser-Art | SMF |
| Versorgungs-Spannung | 3.3V | Empfänger-Art | Kein |
| TX-Energie | -1~ +2dBm | Versorgung gegenwärtig | 160mA (Art.) |
| OEM/ODM | Gestützt | Garantie | 3-jährig |
| Protokolle | SMPTE St. 2082-1 (12G UHD-SDI), St. 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI) und St. 259 (SD-SDI). | ||
| Befolgung | SFP MSA, RoHS | ||
Produkt-Beschreibung von 12G-SDI CWDM 1270nm~1450nm SFP+ Tx MSA Pinout Reihe
Gigaoptos GTS-Cxx9A-20DCT Reihe ist eine einzelne CWDM-Kanalmonomode--Senderbaugruppe, die entworfen ist, um optische digitale serienmäßigsignale zu übertragen, wie in SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M und DVB-ASI definiert. Sie stützt sich bis bis 11.8Gbps und zu maximaler Verbindung bis 20km über SMF-Faser über CWDM-Wellenlängenkanal ab 1270 Nanometer zu 1450nm.
Der Übermittler ist mit SFP-Multi-Quellvereinbarung (MSA) konform und ist speziell entworfen, die pathologischen Muster für HD-SDI, 3G-SDI, 6G-SDI und 12G-SDI zu übertragen.
Eigenschaften
Einrichtungs-Informationen

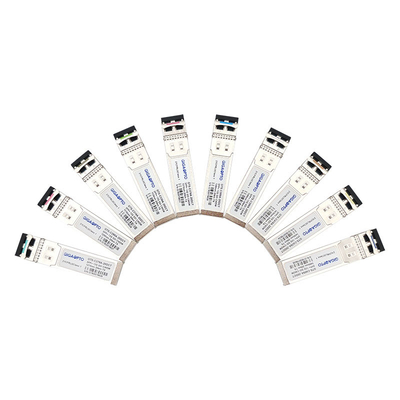

| Teilnummer | Beschreibung | CWDM-Kanal | Max Reach | Verschluss-Farbcode |
| GTS-C279A-20DCT | 12G-SDI SFP+ CWDM Einzel-Übermittler-Module MSA | 1270nm/- C27 | 20km | Hellpurpurn |
| GTS-C299A-20DCT | 12G-SDI SFP+ CWDM Einzel-Übermittler-Module MSA | 1290nm/- C29 | 20km | Himmel-Blau |
| GTS-C319A-20DCT | 12G-SDI SFP+ CWDM Einzel-Übermittler-Module MSA | 1310nm/- C31 | 20km | Gelbgrün |
| GTS-C339A-20DCT | 12G-SDI SFP+ CWDM Einzel-Übermittler-Module MSA | 1330nm/- C33 | 20km | Gelbes ockerhaltiges |
| GTS-C359A-20DCT | 12G-SDI SFP+ CWDM Einzel-Übermittler-Module MSA | 1350nm/- C35 | 20km | Rosa |
| GTS-C379A-20DCT | 12G-SDI SFP+ CWDM Einzel-Übermittler-Module MSA | 1370nm/- C37 | 20km | Beige |
| GTS-C399A-20DCT | 12G-SDI SFP+ CWDM Einzel-Übermittler-Module MSA | 1390nm/- C39 | 20km | Weiß |
| GTS-C419A-20DCT | 12G-SDI SFP+ CWDM Einzel-Übermittler-Module MSA | 1410nm/- C41 | 20km | Silber |
| GTS-C439A-20DCT | 12G-SDI SFP+ CWDM Einzel-Übermittler-Module MSA | 1430nm/- C43 | 20km | Schwarz |
| GTS-C459A-20DCT | 12G-SDI SFP+ CWDM Einzel-Übermittler-Module MSA | 1450nm/- C45 | 20km | Gelb-orange |
Anwendungen
PIN Definition
