Produktdetails:
|
| Produkt-Name: | 12G-SDI bidirektionales SFP+ | Datenrate: | 12Gb/s |
|---|---|---|---|
| Wellenlänge: | 1270nm - TX/1330nm - RX | Schnittstellen-Art: | Simplex-LC |
| Max Transmission: | 10km | Garantie: | 3-jährig |
| Schlüsselwörter 1: | 12G-SDI BIDI SFP+ 10km optischer Transceiver | Schlüsselwörter 2: | Videotransceiver-Modul SMPTE 12G HD |
| Hervorheben: | Video 12G SFP-Transceiver,SDI-Video SFP-Transceiver,BiDi SMPTE |
||

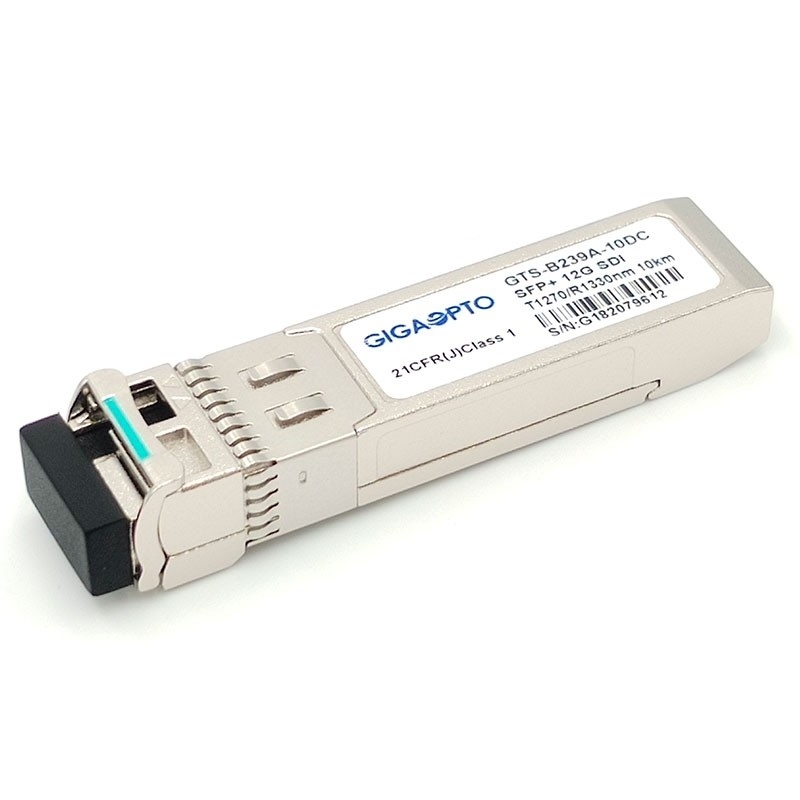

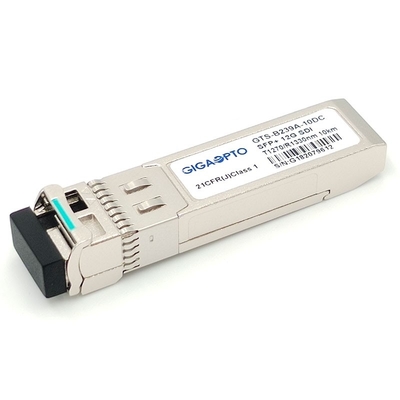

10km BiDi 1270nm/1330nm 12G-SDI SFP+ optischer Transceiver MSA Pinout
Funktionsbeschreibung
| Produkt-Name | 12G-SDI BiDi SFP | Datenrate | 0.27~11.88Gbps |
| Modul-Art | Transceiver | MSA/Non-MSA | MSA |
| Form-Faktor | SFP+ | Betriebstemperatur | 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | 1270nm - TX/1330nm - RX | Max Reach | 10km |
| Verbindungsstück | Simplex-LC | Faser-Art | Monomodefaser |
| Ld-Art | DFB | PD-Art | PIN |
| Versorgungs-Spannung | 3.3V | Versorgung gegenwärtig | 280mA (Art.) |
| TX-Energie | -5 | +1dBm | Empfindlichkeit @11.88Gbps | < -11dB=""> |
| Empfindlichkeit @ 5.94Gbps | < -13dB=""> | Empfindlichkeit @ 2.97Gbps | < -13dB=""> |
| Löschungs-Verhältnis | >3.5dB | Empfänger-Überlastung | > 1.0dBm |
| Leistungsaufnahme | ≤1.0W | Garantie | 3 Jahre |
| OEM/ODM | Gestützt | Gewicht | 0.025kg |
| Protokolle | SMPTE St. 2082-1 (12G UHD-SDI), St. 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI) und St. 259 (SD-SDI). | ||
Beschreibung
Gigaoptos GTS-B239A-10DC ist für bidirektionale Verbindungen des Getriebes 12G-SDI erreichen bis 10km über einer Einmodenfaser bestimmt.
Es ist mit SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M und DVB-ASI konform. Es stützt sich bis zu 11.8Gbps und ist speziell entworfen, die pathologischen Muster für HD-SDI, 3G-SDI, 6G-SDI und 12G-SDI zu übertragen.
Der Transceiver schließt drei Abschnitte ein: ein DFB Laser, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA), Reclocker und ein MCU-Prüfer. Der Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA), es ist- mit dem Verbindungsstück SFP+ 20 Stiftkonform, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar.
Eigenschaften
Anwendung
PIN Definition
