Produktdetails:
|
| Einzelteil-Name: | 12G-SDI BiDi SFP+ | Datenrate: | 12g |
|---|---|---|---|
| Wellenlänge: | 1330nm - TX/1270nm - RX | Verbindungsstück: | Simplex-LC |
| Max Cable Transmission: | 10km | OEM/ODM: | Gestützt |
| Schlüsselwörter 1: | 12G-SDI BIDI optischer Transceiver, | Schlüsselwörter 2: | 12G bidirektionales SFP+ |
| Hervorheben: | SMPTE-Video SFP-Transceiver,Video 13T SFP-Transceiver,Optischer Transceiver BIDI |
||
10KM BiDi 1330nm/1270nm 12G-SDI SFP+ optischer Transceiver MSA Pinout
Funktionsbeschreibung
| Produkt-Name | Video SFP 12G UHD | Datenrate | 0.27~11.88Gbps |
| Modul-Art | Transceiver | MSA/Non-MSA | MSA |
| Verpackung | SFP+ | Handelstemperatur | 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | 1330nm - TX/1270nm - RX | Max Distance | 10km |
| Schnittstelle | Simplex-LC | Medien | Monomodefaser |
| Übermittler | DFB | Empfänger | PIN |
| Stromversorgungs-Spannung | +3.3V | Gegenwärtig | 280mA (typisch.) |
| Durchschnittliche Spitzenleistung | -5~+1dBm | RX Sensitivity@11.88Gbps | < -11dB=""> |
| RX-Empfindlichkeit @ 5.94Gbps | < -13dB=""> | RX Sensitivity@ 2.97Gbps | < -13dB=""> |
| Löschungs-Verhältnis | >3.5dB | RX-Sättigung | > dBm 1,0 |
| Leistungsaufnahme | ≤1.0W | Digital-Diagnose | Unterstützung |
| OEM/ODM | Ja | Garantie | 3-jährig |
| Protokolle | SMPTE St. 2082-1 (12G UHD-SDI), St. 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI) und St. 259 (SD-SDI). | ||
Beschreibung

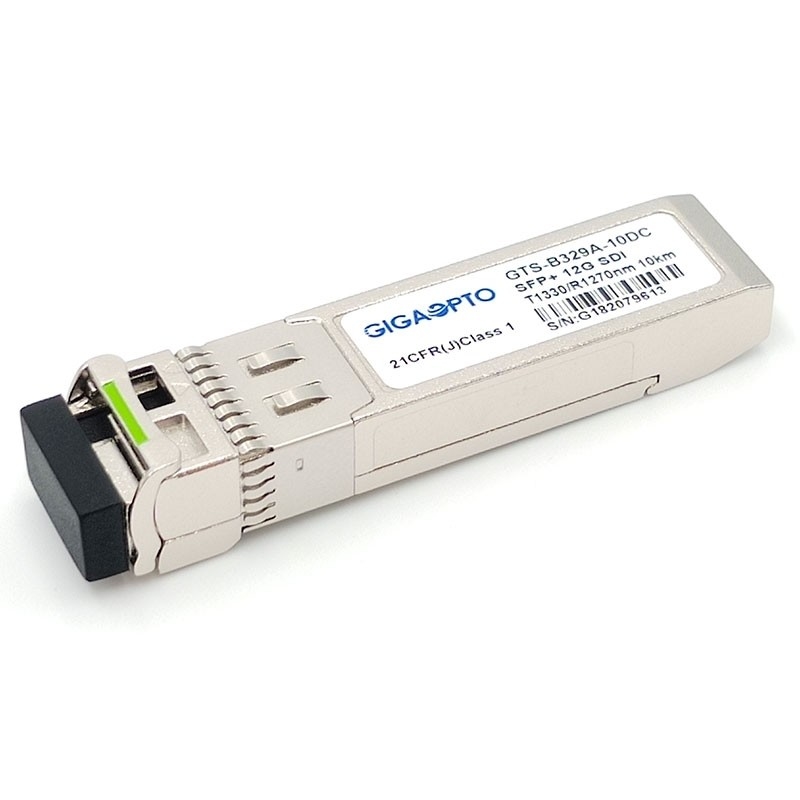

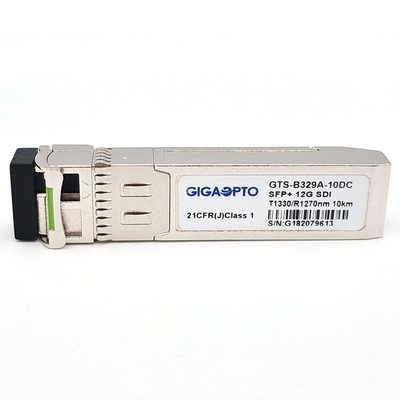

Gigaoptos GTS-B329A-10DC 12G BiDi SFP+, das optischer Transceiver für bidirektionale Verbindungen des Getriebes 12G-SDI bestimmt ist, erreichen bis 10km über SMF mit Wellenlänge 1330nm TX/1270nm RX.
Es stützt sich bis zu 11.8Gbps und ist speziell entworfen, die pathologischen Muster für HD-SDI, 3G-SDI, 6G-SDI und 12G-SDI zu übertragen.
Der Transceiver schließt drei Abschnitte ein: ein DFB Laser, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA), Reclocker und ein MCU-Prüfer. Der Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA), es ist- mit dem Verbindungsstück SFP+ 20 Stiftkonform, zum der heißen Steckerfähigkeit zu erlauben.
Das Modul liefert digitale Diagnoseinformationen seiner Betriebsbedingungen und Status, einschließlich Sendeleistung, gegenwärtige Laser-Neigung, Modultemperatur und Versorgungsspannung. Kalibrierung und Warnung/warnende Schwellendaten werden im internen Speicher (EEPROM) geschrieben und gespeichert.
Eigenschaften
Anwendung
PIN Definition
