Produktdetails:
|
| Produkt-Name: | SFP+-Einzel-Empfänger-Modul | Datenrate: | 12g |
|---|---|---|---|
| Wellenlänge: | 1310nm | Verbindungsstück-Art: | Einzelner LC |
| Abstand: | 10km | Garantie: | 36-monatig |
| Schlüsselwörter 1: | Einzel-Empfänger-Modul 12G 1310nm | Schlüsselwörter 2: | Hersteller Soems SDI SFP |
| Hervorheben: | Optischer Empfänger-Modul MSAs,10km optischer Empfänger-Modul,DI Video SFP |
||
Empfängerbaustein 12G SMPTE 10km SFP+ einzelne 1310nm Simplex-LC DOM MSA Pinout für 12G/6G/3G/HD/SD-SD
Funktionsbeschreibung
| Produkt-Name | SFP+-Einzel-Empfänger | Bandbreite | 50Mb/s~11.88Gb/s |
| Modul-Art | Video-SFP-Empfänger | MSA/Non-MSA | MSA |
| Form-Faktor | SFP+ | Umwelt | Betrieb 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | 1310nm | Max Cable Link | 10km |
| Schnittstelle /Polish | Simplex-LC UPC | Kabel-Art | Monomodefaser |
| Übermittler-Art | N/A | Empfänger-Art | PIN |
| Versorgungs-Spannung | 3.3V | Versorgung gegenwärtig | 150mA |
| Rx Sensitivity@ 11.88Gbps | <-11dbm> | Rx Sensitivity@ 5.94Gbps | <-13dbm> |
| Rx Sensitivity@ 2.97Gbps | <-15dbm> | Empfänger-Überlastung | >1.0dBm |
| Digital-Diagnoseüberwachung | Ja | Garantie | 36-monatig |
| OEM/ODM | Gestützt | Gewicht | 20gram |
| Anwendung | Kompatible Elektrisch-zu-optische Interfaces.UHDTV/HDTV/SDTV Service-Schnittstellen SMPTE ST-297-2015, ST2081 und ST-2082, Videorouter mit hoher Dichte | ||
Produkt-Beschreibung

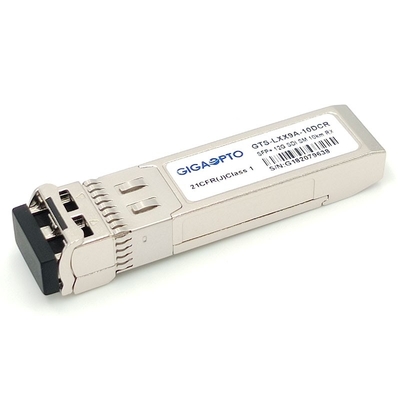

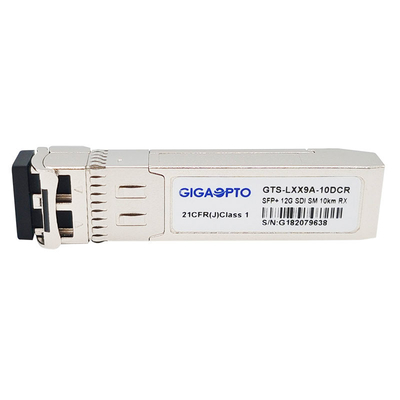

Gigaoptos GTS-LXX9A-10DCR kleiner Formfaktor steckbarer Videoempfänger ist bestimmt, damit Sendungs-Video-Übertragungsanwendungen Datenraten von 50Mb/s zu 11.88Gb/s empfangen, konform mit SMPTE St. 2082-1 (12G UHD-SDI), St. 2081-1 (6G UHD-SDI), ST424 (3G SDI), St. 292-1 (HD-SDI) und ST259 (SD-SDI).
Der Empfänger schließt drei Abschnitte ein: eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA), Reclocker und einem MCU-Prüfer. Sie sind mit SFP MSA konform.
Der Empfänger 12G-SDI ist mit Ausrüstung aus optischen Fasern kompatibel, die SFP-Schlitze wie der Blackmagic Mini Converter, Blackmagic-Studio-Kamera 4K, Teranex-Konverter, ATEM-Talkback-Konverter 4K, Ergänzungen DES ATEM-Studio-Konverters, ShieldRock aus optischen Fasern, etc. verwendet.
Eigenschaften
Anwendung
PIN Definition
