Produktdetails:
|
| Produkt-Name: | 12G-SDI SFP+ Doppel-Empfänger-Modul | Daten-klassig: | 12Gbps |
|---|---|---|---|
| Modulart: | SFP+ 2RX in 1 Faser | Wellenlänge: | 1310nm-Rx1/1310nm-Rx2 |
| Verbindungsstück-Art: | Simplex-LC | Kabel-Reichweite: | 10km |
| MSA/Non MSA: | Nicht MSA | Schlüsselwörter: | 12G-SDI SFP+ Doppelempfängerbaustein |

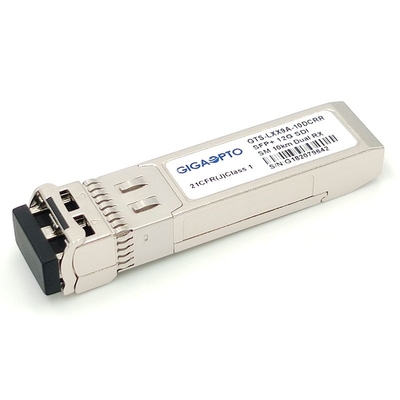

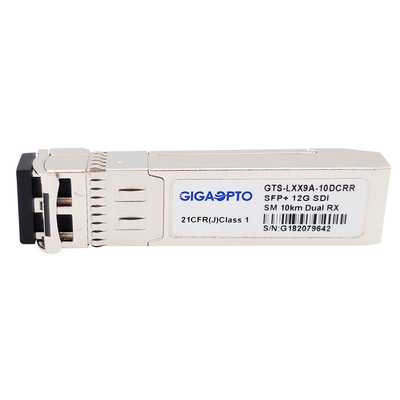

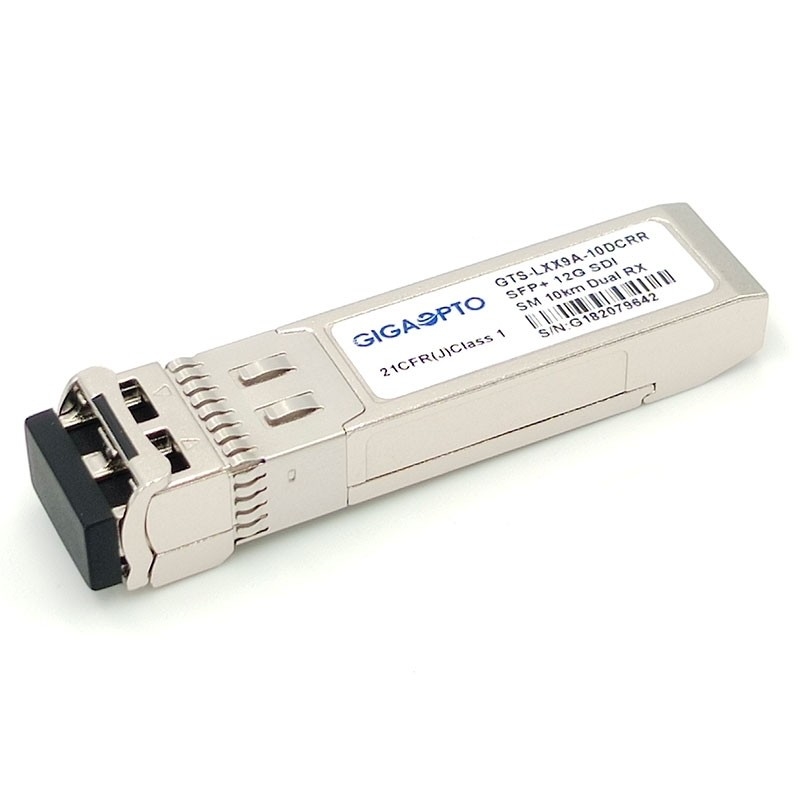

12G-SDI SFP+ Doppelempfängerbaustein 10km LC DOM NICHT MSA Pinout
Funktionsbeschreibung
| Teilnummer | GTS-LXX9A-10DCRR | Datenrate | 50Mbps~11.88Gb/s |
| Produkt-Name | 12G-SDI SFP+ Doppel-Empfänger | MSA/Non-MSA | Nicht MSA |
| Modul-Art | Doppel-RX | Temperatur | 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | 1310nm-Rx1/1310nm-Rx2 | Kabelübertragung | 10km |
| Faser-Verbindungsstück | Duplex LC | Faser-Art | Monomodefaser |
| Übermittler-Teil | N/A | Empfänger-Art | PIN |
| Stromversorgungs-Spannung | 3.3V | Versorgung gegenwärtig | 260mA |
| Rx Sensitivity@ 11.88Gbps | <-11dbm> | Rx Sensitivity@ 5.94Gbps | <-13dbm> |
| Rx Sensitivity@ 2.97Gbps | <-15dbm> | Empfänger-Überlastung | >1.0dBm |
| DIGITAL-DIAGNOSE | Ja | Garantie-Zeit | 3-jährig |
| OEM/ODM | Gestützt | MTBF | 1,000,000Hours |
| Protokolle | SMPTE St. 259, SMPTE St. 344, SMPTEST292-1/2, SMPTEST 424, SMPTE St. 2081-1 und SMPTE St. 2082-1 | ||
Produkt-Beschreibung
Das GTS-LXX9A-10DCRR_12G ist ein Zweikanalmodul des optischen Empfängers, das entworfen ist, um optische digitale serienmäßigsignale zu empfangen, wie in SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M und DVB-ASI definiert. Es stützt sich bis zu 12Gbps und ist speziell entworfen, die pathologischen Muster für HD-SDI, 3G-SDI, 6G-SDI und 12G-SDI zu empfangen. Es ist mit dem Verbindungsstück SFP+ 20 Stift, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über ein I2C verfügbar. Ein maximaler Abstand von 10 Kilometern ist mit pathologischen Signalen 12Gbps erreichbar.
Der Empfänger schließt diese Abschnitte ein: PIN-Fotodioden integriert mit einem Transwiderstandvorverstärker (TIA), Reclockers und einem MCU-Prüfer.
Eigenschaften
Anwendung
PIN Definition
