Produktdetails:
|
| Produkt-Name: | Doppel-Empfänger-Modul 12G BiDi | Modulart: | SFP+ 2RX in 1 Faser |
|---|---|---|---|
| Wellenlänge: | 1270nm-RX1/1330nm-RX2 | Verbindungsstück-Art: | Simplex-LC |
| Kabelabstand: | 10km | MSA/Non MSA: | Nicht MSA |
| Schlüsselwörter 1: | Doppel1270nm/1330nm empfängerbaustein | Schlüsselwörter 2: | Doppelvideo SFP empfänger BiDi 12G |
| Hervorheben: | Standard smpte 12g SDI,smpte 12g SDI,SMPTE SFP |
||

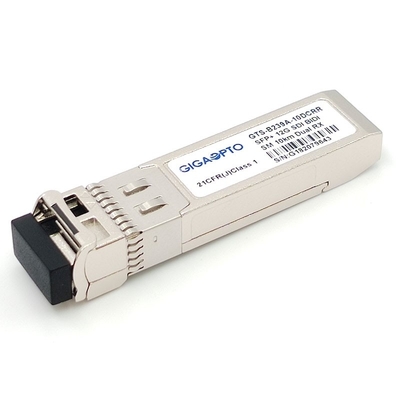

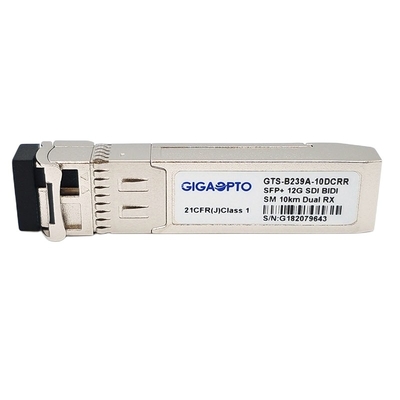

Doppelempfänger SFP BiDi 12G SDI ein Simplexbetrieb LC-Verbindungsstück nicht MSA Pinout der Faser-10km
Funktionsbeschreibung
| Teilnummer | GTS-B239A-10DCRR | Datenrate | 11.88Gb/s |
| Produkt-Kategorie | Modul des Doppel-Empfänger-12G-SDI | MSA/Non-MSA | Nicht MSA |
| Paket-Art | SFP+ bidirektionales 2Rx | Temperatur | 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | 1270nm-Rx1/1330nm-Rx2 | Max Fiber Length | 10km |
| Faser-Verbindungsstück | Simplex-LC | Faser-Art | SMF |
| Übermittler-Art | N/A | Empfänger-Art | PIN |
| Stromversorgungs-Spannung | 3.3V | Versorgung gegenwärtig | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dbm> | Rx Sen.@ 5.94Gbps | <-13dbm> |
| Rx Sen.@ 2.97Gbps | <-15dbm> | Rx-Überlastung | >1.0dBm |
| DOM | Unterstützung als Nichterfüllung | Garantie-Zeit | 36-monatig |
| OEM/ODM | Gestützt | Gewicht | 0.025kg |
| Protokolle | SMPTE St. 259, SMPTE St. 344, SMPTEST292-1/2, SMPTEST 424, SMPTE St. 2081-1 und SMPTE St. 2082-1 | ||
Beschreibung
Gigaoptos GTS-B239A-10DCRR optisches Modul, die des bidirektionalen Doppel-empfängers für Rundfunknetzverbindungen des Videos 12G-SDI bestimmt ist, erreichen bis 10km über Monomodefaser (SMF).
Es integrierte Fotodiode 2 in ein BOSA und kann in einer Faser Lösung, zu empfangen mit Simplex-LC-Verbindungsstücken eingesetzt werden.
Der Empfängerbaustein ist mit SMPTE St. 2082-1 (12G UHD-SDI), St. 2081-1 (6G UHD-SDI), ST424 (3G SDI), St. 292-1 (HD-SDI) und ST259 (SD-SDI) konform.
Digitale Diagnoserealzeitkontrollfunktionen sind über ein I2C verfügbar, wie durch SFF-8472 zurückgefallen.
Eigenschaften
SD/HD/3G/6G/12G-SDI SFP Doppel-Empfänger-Modul
St. 259, St. 292-1, St. 424, ST-2081 und ST-2082 kompatibel
Metalleinschließung für niedrigere EMS
Empfänger PIN-2-channel ohne Übermittler
Abstand bis 10km
Stützt pathologische Muster SDI für SD-SDI, HD-SDI, 3G-SDI, 6G-SDI und 12G-SDI
Simplex-LC-Verbindungsstück
Mit reclocker im Modul
Einzelne Stromversorgung 3.3V
Heiß-steckbarer SFP-Abdruck
Funktionierende Gehäusetemperatur: 0 zu +70°C
RoHS-6 konform und bleifrei
Anwendung
Serien-Digital-Faser-Kraftübertragungssystem für Signale SMPTE St. 259, SMPTE St. 344, SMPTEST292-1/2, SMPTEST 424, SMPTE St. 2081-1 und SMPTE St. 2082-1
UHDTV-/HDTV/SDTVservice-Schnittstellen
PIN Definition
