Produktdetails:
|
| Produkt-Name: | 6G SDI SMPTE SFP | Daten-klassig: | 50Mbps~6Gbps |
|---|---|---|---|
| Modulart: | SFP | Verbindungsstück-Art: | LC |
| Kabelabstand: | 10km | Schlüsselwörter: | Videomodul des transceiver-6Gbps |
| Hervorheben: | Videomodul des transceiver-1310nm,10km Videotransceiver-Modul,sfp 6g |
||

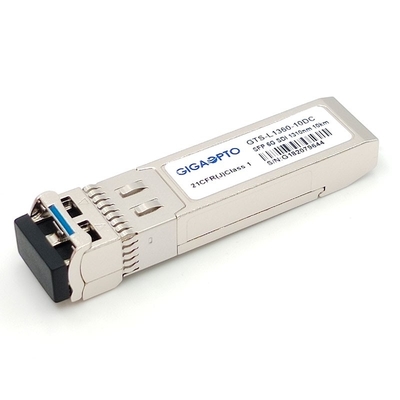

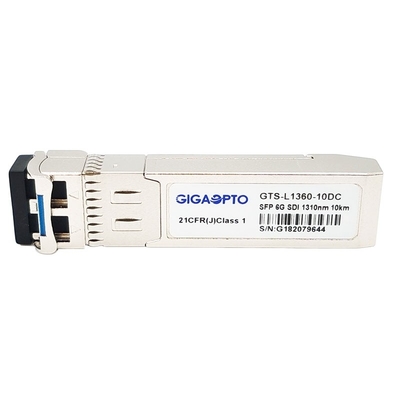

Videotransceiver SMPTE 6G Digital verdoppeln Faser 1310nm 10km DOM MSA
Beschreibung
Dieser Videotransceiver der Doppelfaser 6Gbps sind Hochleistung, kosteneffektives Modul für Zweikanal-Video-Übertragungsanwendungen über Einmodenfaser.
Es stützt Datenraten von 50Mbps zu 5.94Gbps und ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M und ST-2081 bestimmt. Ein maximaler Kabelabstand kann bis 10km über Wellenlänge 1310nm mit Duplex-LC-Verbindungsstück erreichen.
Der Transceiver besteht aus drei Abschnitten: ein DFB Laser, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und Transceiver IC mit MCU-Steuergerät für DDM. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht. Die Transceivers sind mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel.
Funktionsbeschreibung 6Gb/s MSA 1310nm 10km von Übermittler DOM LC SMF u. Empfänger-von pathologischem Muster-Transceiver-Videomodul
| Produkt-Name | 6G SDI SMPTE SFP | Datenrate | 50Mbps~5.94Gb/s |
| Modul-Art | Transceiver | MSA/Non-MSA | MSA |
| Form-Faktor | SFP | Temperaturspanne | Funktionieren: 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | 1310nm | Kabelübertragung | 10km |
| Faser-Verbindungsstück | LC | Faser-Art | SMF |
| Übermittler-Art | DFB | Empfänger-Art | PIN |
| Übermittler-Energie | -5 | dBm -2 | Löschungsverhältnis | > DB 7 |
| Empfänger-Empfindlichkeit | < -14="" dBm=""> | Empfänger-Überlastung | > dBm +0,5 |
| DOM | Unterstützung als Nichterfüllung | Garantie-Zeit | 36 Monate |
| OEM/ODM | Unterstützung als Nichterfüllung | Teilnummer |
GTS-L1360-10DC |
| Pathologische Muster-Videounterstützung | Ja | ||
| Anwendung | optische Signalübertragung des Video-4K (6G Ultra-SDI), SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M (HDTV-1.485Gbps), SMPTE 259M/297M (SDTV-270Mbps), Bis zur Lichtleitstrecke 6Gbps | ||
Eigenschaften
Auftrags-Informationen Gigaoptos Videotransceivers SMPTE 6G Digital, des einzelnen TX, des einzelnen RX, des Doppel-RX und der Doppel-TX-Reihe: 0-70°C Betriebstemperaturbereich
| Teilnummer | Beschreibung -6G SMPTE | Form-Faktor | Abstand (Kilometer) | Modul-Art | MSA |
| GTS-L1360-10DC | 1310nm betreiben der LC-Transceiver-Module | SFP+ | 10km | Transceiver | MSA |
| GTS-Cxx60-10DC | Doppel-LC Transceiver-Modul CWDM SFP 1270nm-1450nm | SFP+ CWDM | 20km | Transceiver | MSA |
| GTS-B3560-10DC | Transceiver-Module BIDI TX1310nm RX1550nm | SFP+ BiDi | 10km | Transceiver | MSA |
| GTS-B5360-10DC | Transceiver-Module BIDI TX1550nm RX1310nm | SFP+ BiDi | 10km | Transceiver | MSA |
| GTS-L1360-10DCT | einzelne Senderbaugruppen 1310nm LC | SFP+ | 10km | Einzelner Übermittler | MSA |
| GTS-L1360-10DCTN | einzelne Senderbaugruppen 1310nm LC | SFP+ | 10km | Einzelner Übermittler | Nicht MSA |
| GTS-Cxx60-10DCT | Einzelne Senderbaugruppen CWDM 1270nm-1450nm LC | SFP+ CWDM | 20km | Einzelner Übermittler | MSA |
| GTS-Cxx60-10DCTN | Einzelne Senderbaugruppen CWDM SFP 1270nm-1450nm LC | SFP+ CWDM | 20km | Einzelner Übermittler | MSA |
| GTS-LXX60-10DCR | 6G SDI SMPTE SFP einzelne Empfängerbausteine PIN LC | SFP+ | 10km | Einzelner Empfänger | MSA |
| GTS-LXX60-10DCRN | 6G SDI SMPTE SFP einzelne Empfängerbausteine PIN LC | SFP+ | 10km | Einzelner Empfänger | Nicht MSA |
| GTS-L3360-10DCTT | Duplex 1310nm LC-Doppelsenderbaugruppen | SFP+ | 10km | Doppelübermittler | Nicht MSA |
| GTS-B3460-10DCTT | Doppelsenderbaugruppen TX1310nm TX1490nm BIDI LC | SFP+ BiDi | 10km | Doppelübermittler | Nicht MSA |
| GTS-LXX60-10DCRR | Doppelempfängerbausteine 6G SDI SMPTE SFP PIN Duplex LC | SFP+ | 10km | Doppelempfänger | Nicht MSA |
| GTS-B3460-10DCRR | RX1310nm RX1490nm Doppelempfängerbausteine PIN BIDI LC | SFP+ BiDi | 10km | Doppelempfänger | Nicht MSA |
6G-SDI: Dieser Standard definiert eine bitserielle Datenstruktur, ein elektrisches Signal und eine Koaxialkabelschnittstelle für den Transport von Signalen mit einer Gesamtnutzlast von 5,940 Gb/s oder von 5.940/1.001 Gb/s. Dieser Standard spezifiziert auch die elektrischen und körperlichen Eigenschaften
von den Koaxialkabeln und von den Verbindungsstücken. Dieser Standard definiert einige Diagrammmodi für die Wagen2160 Linie und 1080 Linie Bildformate und verbundene untergeordnete Daten in eine bitserielle Schnittstelle der Einzel-Verbindung 6 Gb/s [nominales] SDI.
