Produktdetails:
|
| Produkt-Name: | Transceiver-Modul SDI SFP | Bandbreite: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| Mittelwellenlänge: | 1310nm | Optische Komponenten: | FP/PIN |
| Verbindungsstück: | Duplex LC | Kabelabstand: | 2km |
| Garantie: | 3-jährig | Schlüsselwörter 1: | 3G SDI SFP 2km, SOEM SDI SFP |
| Schlüsselwörter 2: | Transceiver SMPTE 3G SFP |

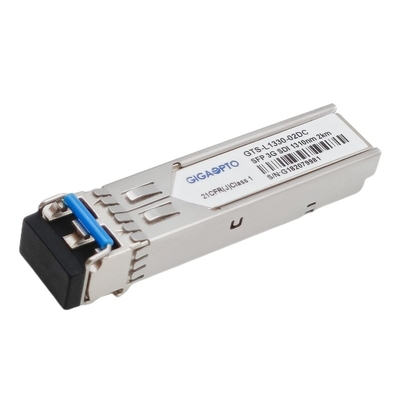

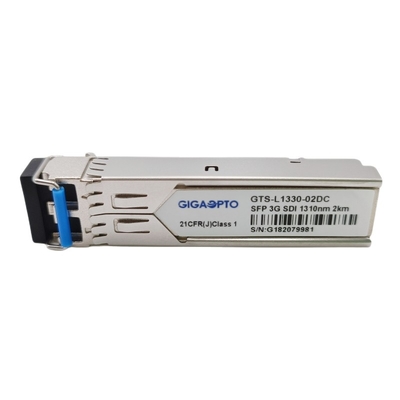

Doppel-LC optischer Sender SMPTE 3G SDI SFP Transceiver-1310nm 2km + Empfängerbaustein MSA Pinout
Funktionsbeschreibung
| Produkt-Name | Transceiver SMPTE 3G SFP | Bandbreite | 50Mbit/s - 2.97Gbit/s |
| Modul-Art | Übermittler + Empfänger | MSA/Non-MSA | MSA |
| Form-Faktor | SFP | Temperaturspanne | Handels-/industriell |
| Mittelwellenlänge | 1310nm | Max Reach | 10km |
| Faser-Verbindungsstück | Doppel-LC | Faser-Art | SMF |
| Übermittler-Art | FP | Empfänger-Art | PIN |
| Übermittler-Energie | -8 | 0dBm | Rx-Empfindlichkeit (SD-SDI) | < -16dBm=""> |
| Rx-Empfindlichkeit (HD-SDI) | < -15dBm=""> | ||
| Rx-Empfindlichkeit (3G-SDI) | < -14dBm=""> | ||
| Löschungsverhältnis | > 5dB | Empfänger-Überlastung | > -3dBm |
| Leistungsaufnahme | ≤1W | Garantie-Zeit | 3 Jahre |
| DOM/DDM | Unterstützung als Nichterfüllung | OEM/ODM | Ja |
| Pathologische Muster-Videounterstützung | SMPTE259M-, SMPTE- 344M, SMPTE- 292M und SMPTE-424M Serienrate | ||
| Befolgung | SFP MSA, SFF-8472, SMPTE 297M-2006 | ||
Beschreibung
Gigaoptos GTS-L1330-10DC SMPTE 3G SDI ist Videotransceiver-Modul entworfenes,/, Datenraten von 50Mbps zu empfangen zu 2.97Gbps über maximaler Getriebeverbindung bis 2km zu übertragen der Monomodefaser und ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für SMPTE259M-, SMPTE- 344M, SMPTE- 292M und SMPTE-424M Serienrate bestimmt. Das Modul ist mit SMPTE 297M-2006 völlig konform.
Der Transceiver besteht aus drei Abschnitten: ein FP-Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Dieses 3G SDI SFP ist mit SFP-Multi-Quellvereinbarung (MSA) kompatibel. Digitale Diagnoserealzeitkontrollfunktionen sind über ein I2C verfügbar, wie durch SFF-8472 zurückgefallen.
Eigenschaften
Anwendung
PIN Definition
Transceiver 3G SDI SFP, 1310nm FP+PIN, 2km Doppel-LC, MSA Pinout, SD/HD/3G SDI
