Produktdetails:
|
| Produkt-Name: | 3G-SDI SFP Transceiver-Modul | Bitgeschwindigkeit: | 3Gbps |
|---|---|---|---|
| Wellenlänge: | 1310nm | Verbindungsstück: | Duplex LC |
| Max Distance: | 10km | DOM: | Gestützt |
| Garantie: | 3-jährig | Schlüsselwörter: | 3G-SDI SFP 10KM |
| Hervorheben: | SMPTE-Video SFP,SMF-Video SFP,Transceiver SDI SMPTE |
||

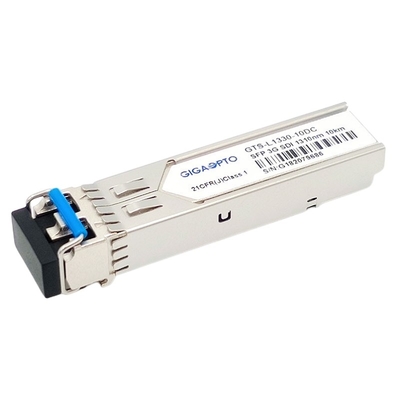

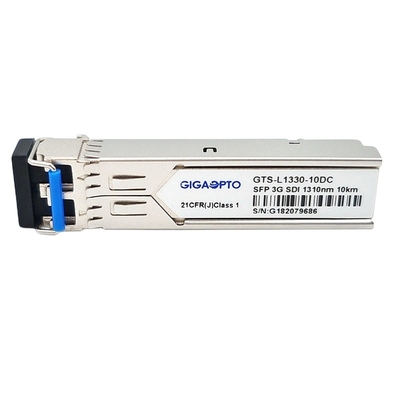

Doppel-LC optischer Sender SMPTE 3G SDI SFP 1310nm 10km + Empfänger-Transceiver-Modul MSA Pinout
Beschreibung
Gigaoptos GTS-L1330-10DC SMPTE 3G SDI ist Videotransceiver-Modul entworfenes,/, Datenraten von 50Mbps zu empfangen zu 2.97Gbps über maximaler Getriebeverbindung bis 10km zu übertragen der Monomodefaser und ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für SMPTE259M-, SMPTE- 344M, SMPTE- 292M und SMPTE-424M Serienrate bestimmt. Das Modul ist mit SMPTE 297M-2006 völlig konform.
Der Transceiver besteht aus drei Abschnitten: ein DFB Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum des konformen SFF-8472 zu erlauben der heißen Steckerfähigkeit, der SFP-Multi-Quellvereinbarung (MSA) und.
Funktionsbeschreibung
| Produkt-Name | 3G SDI LR SFP | Bandbreite | 50Mbit/s - 2.97Gbit/s |
| Modul-Art | Übermittler + Empfänger | MSA/Non-MSA | MSA |
| Form-Faktor | SFP | Temperaturspanne | Handels-/industriell |
| Mittelwellenlänge | 1310nm | Max Reach | 10km |
| Faser-Verbindungsstück | Doppel-LC | Faser-Art | SMF |
| Übermittler-Art | DFB Laser | Empfänger-Art | Pin-Fotodetektor |
| Übermittler-Energie | -7 | dBm -2 | Rx-Empfindlichkeit (SD-SDI) | < -16dBm=""> |
| Rx-Empfindlichkeit (HD-SDI) | < -15dBm=""> | ||
| Rx-Empfindlichkeit (3G-SDI) | < -14dBm=""> | ||
| Löschungsverhältnis | > 5dB | Empfänger-Überlastung | > -3dBm |
| Leistungsaufnahme | ≤1W | Garantie-Zeit | 3 Jahre |
| DOM | Unterstützung als Nichterfüllung | OEM/ODM | Ja |
| Pathologische Muster-Videounterstützung | SMPTE259M-, SMPTE- 344M, SMPTE- 292M und SMPTE-424M Serienrate | ||
| Befolgung | SFP MSA, SFF-8472, RoHS | ||
Eigenschaften
Anwendung
PIN Definition
