Produktdetails:
|
| Produkt-Name: | Modul des Transceiver-3G-SDI | Drehzahlbereich: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Mittelwellenlänge: | 1550nm | LD-/PDkomponenten: | DFB/PIN |
| Schnittstelle: | Duplex LC | Kabelabstand: | 40km |
| MSA/Non MSA: | MSA | Garantie: | 3 Jahre |
| Schlüsselwörter 1: | 3G-SDI SFP 1550nm 40km | Schlüsselwörter 2: | 3G SDI SFP, Modul des Videos 3G-SDI |

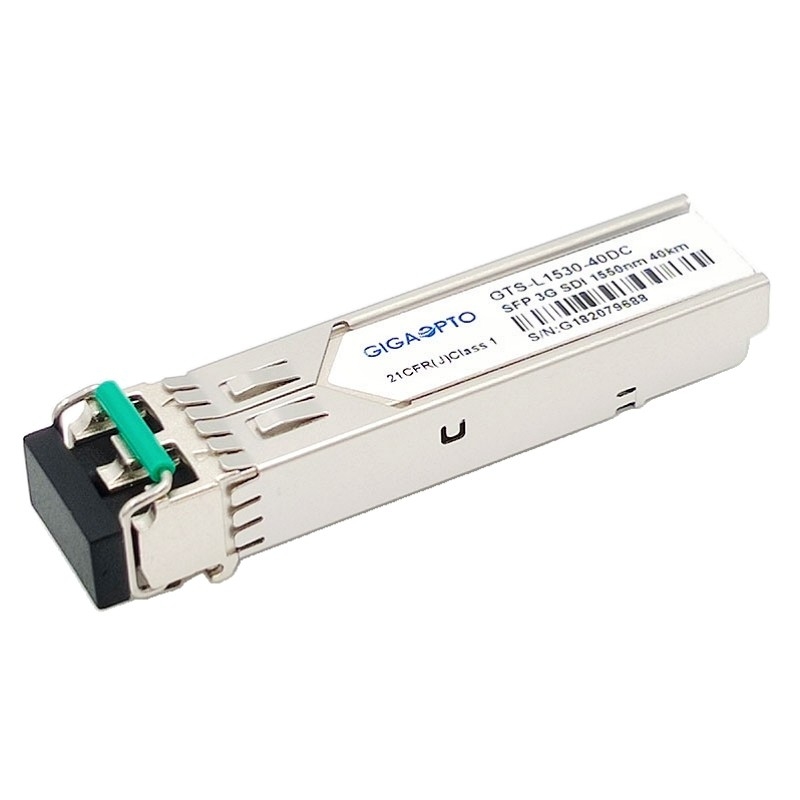

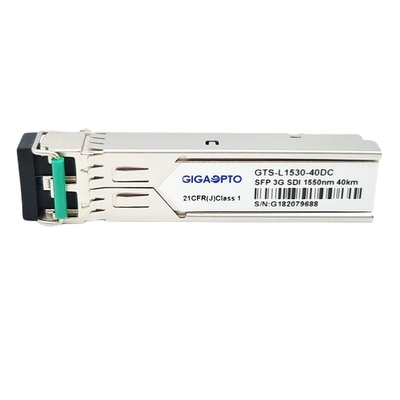

40km 1550 Nanometer DFB/PIN Transmitter u. Empfänger-Transceiver-Modul mit pathologischen Videomustern MSA Pinout
Funktionsbeschreibung
| Produkt-Name | 3G-SD/HD/3G-SDI SFP | Bitgeschwindigkeit | 50 Mbit/s - 2,97 Gbit/s |
| Modul-Art | Übermittler + Empfänger | MSA/Non-MSA | MSA |
| Verpacken | SFP | Temperaturspanne | 0 zu 70°C (32 zu 158°F) |
| Mittelwellenlänge | 1310nm | Max Cable Reach | 40km |
| Verbindungsstück | Doppel-LC | Faser-Art | SMF |
| Übermittler-Art | DFB | Empfänger-Art | PIN |
| Übermittler-Energie | -2 | +3dBm | Löschungsverhältnis | > DB 5 |
| Rx-Empfindlichkeit @ SD-SDI | <-16dbm> | Rx-Empfindlichkeit @ HD-SDI | <-15dbm> |
| Rx-Empfindlichkeit @ 3G-SDI | <-14dbm> | Empfänger-Überlastung | > 0dBm |
| Leistungsaufnahme | ≤1W | DOM | Unterstützung als Nichterfüllung |
| Protokolle | SFP MSA | Garantie-Zeit | 3 Jahre |
| OEM/ODM | Gestützt | Teilnummer. |
GTS-L1530-40DC |
| Pathologische Muster-Videounterstützung | Ja | ||
| Anwendung |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) Videorouter mit hoher Dichte Sendungskameras Gigabit Ethernet, Kanal der Faser-OC-48 und 2x |
||
Beschreibung
Gigaoptos GTS-L1530-40DC Transceivers sind Hochleistung, kosteneffektive Module für Duplex-Video-Übertragungsanwendung über Einmodenfaser u. maximales Getriebe bis 40km über eine Wellenlänge 1550nm. Der Transceiver ist entworfenes,/, Datenraten von 50Mbps zu empfangen zu 2.97Gbps zu übertragen und ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für SMPTE259M-, SMPTE- 344M, SMPTE- 292M und SMPTE-424M Serienrate bestimmt. Das Modul ist mit SMPTE 297M-2006 völlig konform. Der Transceiver besteht aus drei Abschnitten: ein DFB Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Es ist mit SFP MSA, Standards SFF-8472 konform. Die eingebaute digitale Diagnostiküberwachung (DDM) erlaubt Zugang zu den Realzeitbetriebsparametern.
Eigenschaften
Anwendung
PIN Definition
Transceiver 3G SDI SFP, 1550nm DFB+PIN, 40km Doppel-LC, MSA Pinout, SD/HD/3G SDI
