Produktdetails:
|
| Produkt-Name: | Transceiver CWDM SFP 3G-SDI | Bitgeschwindigkeit: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| Wellenlänge: | 1270~1610nm CWDM | Verbindungsstück: | Duplex LC |
| Abstand: | 20km | Garantie: | 3-jährig |
| Schlüsselwörter 1: | Transceiver-Modul 3G CWDM SFP | Schlüsselwörter 2: | Video-optischer Transceiver SFPs |
| Hervorheben: | Transceiver-Modul 3G SFP,Transceiver-Modul SDI SFP,Transceiver-Modul 1610nm CWDM |
||
Transceiver MSAs CWDM 1270~1610nm SFP für SD/HD/3G-SDI Übermittler u. Empfänger-Video-pathologisches Muster SFP-Transceiver-Modul
Funktionsbeschreibung
| Produkt-Name | Video SFP 3G CWDM | Bitgeschwindigkeit | 50Mbit/s - 2.97Gbit/s |
| Modul-Art | Übermittler + Empfänger | MSA/Non-MSA Pinout | MSA |
| Form-Faktor | SFP | Betriebstemperatur | Werbung |
| Wellenlängen-Kanal | CWDM (1270~1610) Nanometer | Abstand | 20km |
| Optikstecker | Duplex LC | Medien | SMF |
| Laser-Art | DFB CWDM | PD-Art | PIN |
| Versorgungs-Spannung | 3.3V | Versorgung gegenwärtig | 400mA (Art.) |
| TX-Energie | -5~0dBm | Empfänger-Empfindlichkeit | < -18dB=""> |
| Macht-Budget | 13dB | Empfänger-Überlastung | > -3dBm |
| DDM/DMI | Gestützt | Löschung-Verhältnis | >6dB |
| Pathologische Muster | Mit | Garantie | 3 Jahre |
| OEM/ODM | Gestützt | Gewicht | 25gram |
| Anwendung | SD/HD/3G SDI | ||
Produkt-Beschreibung von 3G-SDICWDMSFP1270nm~1610nm Transceiver-Reihe
Dieses 3G-SDI CWDM SFP Transceiver-Modul ist entworfenes,/, Datenraten von 50Mbps zu empfangen zu 2.97Gbps zu übertragen und ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für SMPTE259M-, SMPTE- 344M, SMPTE- 292M und SMPTE-424M Serienrate bestimmt. Das Modul ist mit SMPTE 297M-2006 völlig konform.
Es stellt den maximalen Getriebeabstand von 20km über Monomodefaser an den pathologischen Signalen 2.97Gbps zur Verfügung. Es ist für alle 18 CWDM-Kanäle ab 1271 Nanometer für Wellenlängen 1611nm, dieses hilft dem Kunden, die Bandbreite einer vorhandenen optischen Videoinfrastruktur zu erhöhen verfügbar, ohne neue Faserstränge zu addieren.
Der Transceiver besteht aus drei Abschnitten: ein DFB Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Die eingebaute digitale Diagnostiküberwachung (DDM) erlaubt Zugang zu den Realzeitbetriebsparametern.
Eigenschaften
Anwendung
Einrichtungs-Informationen

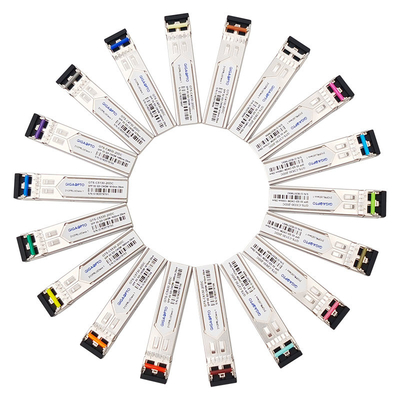

| Teilnummer | Beschreibung | Datenrate | CWDM-Kanal | Kabel-Abstand | Klinken-Farbe |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm PIN 20km SMF Doppel-LC MSA | 3G | 1270nm/- C27 | 20km | Hellpurpurn |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm PIN 20km SMF Doppel-LC MSA | 3G | 1290nm/- C29 | 20km | Himmel-Blau |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm PIN 20km SMF Doppel-LC MSA | 3G | 1310nm/- C31 | 20km | Gelbgrün |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm PIN 20km SMF Doppel-LC MSA | 3G | 1330nm/- C33 | 20km | Gelbes ockerhaltiges |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm PIN 20km SMF Doppel-LC MSA | 3G | 1350nm/- C35 | 20km | Rosa |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm PIN 20km SMF Doppel-LC MSA | 3G | 1370nm/- C37 | 20km | Beige |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm PIN 20km SMF Doppel-LC MSA | 3G | 1390nm/- C39 | 20km | Weiß |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm PIN 20km SMF Doppel-LC MSA | 3G | 1410nm/- C41 | 20km | Silber |
| GTS-C4330-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm PIN 20km SMF Doppel-LC MSA | 3G | 1430nm/- C43 | 20km | Schwarz |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm PIN 20km SMF Doppel-LC MSA | 3G | 1450nm/- C45 | 20km | Gelb-orange |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm PIN 20km SMF Doppel-LC MSA | 3G | 1470nm/- C47 | 20km | Grau |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm PIN 20km SMF Doppel-LC MSA | 3G | 1490nm/- C49 | 20km | Vlolet |
| GTS-C5130-20DC | 3G SDI SMPTE CWDM DFB SFP 1510nm PIN 20km SMF Doppel-LC MSA | 3G | 1510nm/- C51 | 20km | Blau |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm PIN 20km SMF Doppel-LC MSA | 3G | 1530nm/- C53 | 20km | Grün |

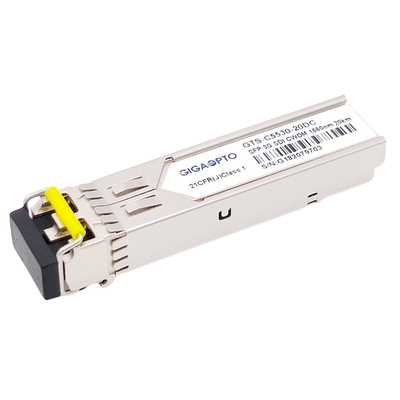

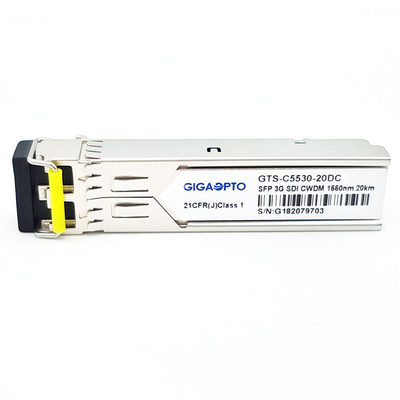

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm PIN 20km SMF Doppel-LC MSA | 3G | 1550nm/- C55 | 20km | Gelb |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm PIN 20km SMF Doppel-LC MSA | 3G | 1570nm/- C57 | 20km | Orange |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm PIN 20km SMF Doppel-LC MSA | 3G | 1590nm/- C59 | 20km | Rot |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm PIN 20km SMF Doppel-LC MSA | 3G | 1610nm/- C61 | 20km | Brown |
PIN Definition
3G SDI CWDM SFP, 1270nm-1610nm, 20km Doppel-LC, MSA Pinout
