Produktdetails:
|
| Einzelteil: | Video CWDM SFP 3G SMPTE | Bandbreite: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Wellenlänge/Kanal: | 1270~1610nm/C21~C61 CWDM | Optische Komponenten: | DFB/PIN |
| Schnittstelle: | Duplex LC | Abstand: | 40km |
| Garantie: | 36-monatig | Schlüsselwörter 1: | SD/HD/3G SDI CWDM SFP |
| Schlüsselwörter 2: | Transceiver ST420 3G SDI | ||
| Hervorheben: | Transceiver-Modul 3Gb/S SFP,Video-SFP-Transceiver-Modul,CWDM-Transceiver |
||
Transceiver-Modul 40km SMF LC 3G-SDI MSA Video SFPs CWDM 1271~1611nm optische DOM
Funktionsbeschreibung
| Produkt-Name | 3G-SD/HD/3G-SDI SFP | Teil/Zahl | GTS-Cxx30-40DC |
| Bandbreite | 50 Mbps - 2,97 Gbps | MSA Pinout | Ja |
| Modul-artig | Übermittler + Empfänger | Umwelt | Funktionieren: 0°C zu 70°C |
| Wellenlängen-Kanal | CWDM (1270~1610) Nanometer | Max Reach | 40km |
| Verbindungsstück-Art | Duplex LC | Medien | SMF G.652 |
| Übermittler-Art | DFB CWDM | PD-Art | PIN |
| Stromversorgungs-Spannung | 3.3V | Gesamtstrom | 400mA (maximal) |
| Übermittler-Spitzenleistung | -2 | +3dBm | Rx-Empfindlichkeit (SD-SDI) | < -20dB=""> |
| Rx-Empfindlichkeit (HD-SDI) | < -20dB=""> | ||
| Rx-Empfindlichkeit (3G-SDI) | < -20dB=""> | ||
| Löschungs-Verhältnis | >5.0dB | RX-Überlastung | > 0dBm |
| Pathologische Muster | Nichterfüllung | DDMI | Ja |
| Garantie-Zeit | 3-jährig | OEM/ODM | Gestützt |
| Anwendung | SMPTE 424M (2.97Gb/s), SMPTE 292M (1.485Gb/s), SMPTE 259M (270/360Mb/s), Videorouter-, Sendungskameras mit hoher Dichte, Gigabit Ethernet, Kanal der Faser-OC-48 und 2x | ||
Beschreibung von Digital-Video 3 Transceiver-ReiheGCWDMSFP1270nm~1610nm 40km
Dieses 3G-SDI CWDM SFP Transceiver-Modul ist für Zweikanal übertragen/, Datenraten von 50Mbps zu empfangen zu 2.97Gbps und sind bestimmt speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für SMPTE259M, SMPTE 344M, SMPTE 292M bestimmt und Serienrate SMPTE 424M, der maximale Getriebeabstand kann bis 40km über Monomodefaser (SMF) mit Duplex-LC-Verbindungsstück erreichen.
Dieses Modul funktioniert an einer nominalen Wellenlänge von CWDM-Wellenlänge. Es gibt achtzehn Mittelwellenlängen verfügbares ab 1270 Nanometer zu 1610nm, mit jedem Schritt 20nm, dieses hilft dem Kunden, die Bandbreite einer vorhandenen optischen Videoinfrastruktur zu erhöhen, ohne neue Faserstränge zu addieren
Der Transceiver besteht aus drei Abschnitten: ein DFB Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über ein I2C verfügbar.
Das Modul ist mit SMPTE 297M-2006 völlig konform.
Einrichtungs-Informationen

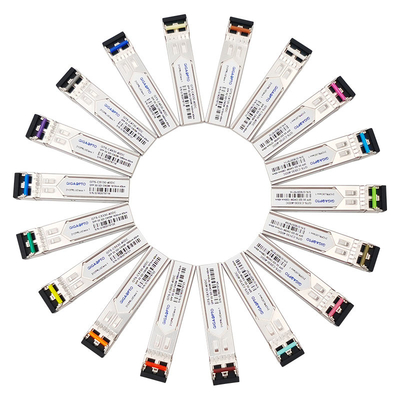

| Teilnummer | Beschreibungs-Digital-Video 3G CWDM | CWDM-Kanal | Reichweite | MSA | Klinken-Farbe |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm/- C27 | 40km | Y | Hellpurpurn |

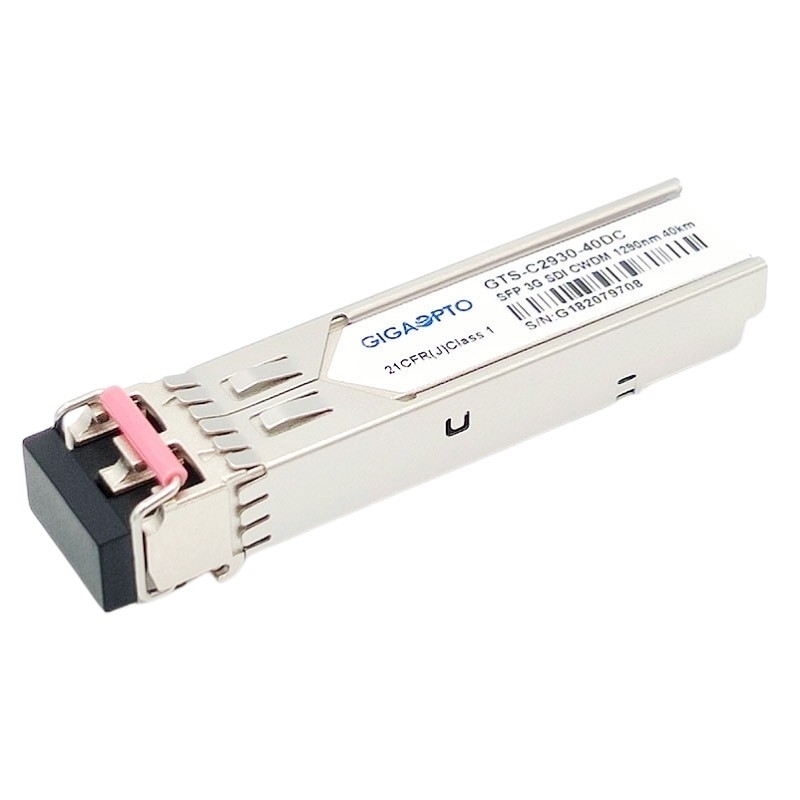

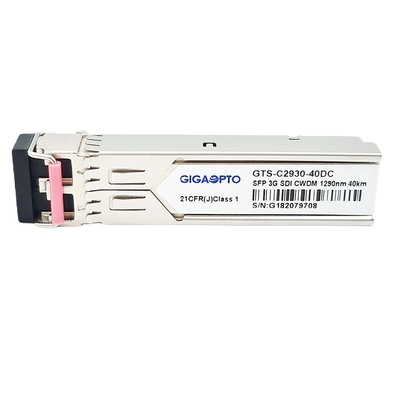

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/- C29 | 40km | Y | Himmel-Blau |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/- C31 | 40km | Y | Gelbgrün |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/- C33 | 40km | Y | Gelbes ockerhaltiges |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/- C35 | 40km | Y | Rosa |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/- C37 | 40km | Y | Beige |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/- C39 | 40km | Y | Weiß |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/- C41 | 40km | Y | Silber |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/- C43 | 40km | Y | Schwarz |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/- C45 | 40km | Y | Gelb-orange |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm/- C47 | 40km | Y | Grau |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/- C49 | 40km | Y | Vlolet |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/- C51 | 40km | Y | Blau |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/- C53 | 40km | Y | Grün |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/- C55 | 40km | Y | Gelb |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/- C57 | 40km | Y | Orange |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/- C59 | 40km | Y | Rot |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/- C61 | 40km | Y | Brown |
Eigenschaften
Anwendung
PIN Definition
Video CWDM SFP, 1270nm-1610nm, 40km Doppel-LC, MSA Pinout 3G SMPTE
