Produktdetails:
|
| Produkt-Name: | Video BiDi SFP 3G Digital | Bandbreite: | 50 Mbps - 2,97 Gbps |
|---|---|---|---|
| Wellenlänge: | 1310nm-TX/1550nm-RX | Optische Komponenten: | DFB+PIN |
| Verbindungsstück: | Simplex-LC | Getriebe: | 10km für 3G-SDI |
| Garantie: | 3 Jahre | Schlüsselwörter 1: | Transceiver-Modul SD/HD/3G SFP BiDi |
| Schlüsselwörter 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| Hervorheben: | MSA SFP BiDi,Video-SFP BiDi,10km Transceiver-Modul |
||

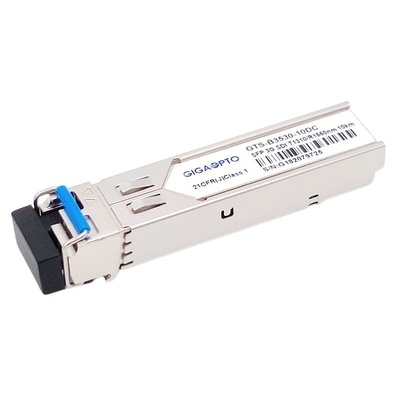

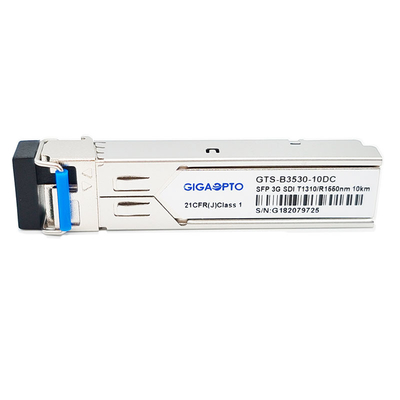

Muster-Transceiver-Videomodul 3G BiDi SFP 1310nm-TX/1550nm-RX 10km pathologisches für SD/HD/3G-SDI LC SMF DMI MSA Pinout
Funktionsbeschreibung
| Produkt-Name | Video BiDi SFP 3G Digital | Teil/Zahl | GTS-B3530-10DC |
| Datenrate | 2.97Gb/s | MSA Pinout | Ja |
| Modul-artig | Transceiver | Funktionierender Temp. | 0°C zu 70°C |
| Wellenlänge | 1310nm-TX/1550nm-RX | Abstand | 10km |
| Verbindungsstück | LC | Medien | SMF |
| Übermittler-Art | DFB BiDi | Empfänger-Art | PIN |
| Stromversorgungs-Spannung | 3.3V | Totalgegenwärtige (typisch) | 200mA |
| Optische Energie TX | -5~0dBm | Empfangen Sie Empfindlichkeit | < -18dB=""> |
| Löschungs-Verhältnis | >5.0dB | Powerbudget | 13dB |
| Pathologische Muster | Nichterfüllung | Diagnosen | Ja |
| OEM/ODM | Gestützt | Warrnty | 3 Jahre |
| Anwendung | SD/HD/3G SDI | ||
Beschreibung
Gigaoptos GTS-B3530-10DC ist 1 Faser bidirektionales optisches Transceivermodul SFPs, das entworfen ist, um optische digitale serienmäßigsignale zu übertragen und zu empfangen, wie in SMPTE 297-2006 definiert.
Der Transceiver ist entworfenes,/, Datenraten von 50Mbps zu empfangen zu 2.97Gbps zu übertragen und stützt pathologische Muster SDI für SMPTE 259M, SMPTE 344M, SMPTE 292M und Serienrate SMPTE 424M, ein maximaler Abstand von 10 Kilometern ist mit pathologischen Signalen 3Gbps über einer Monomodefaser (SMF) mit einem Simplex-LC-Verbindungsstück erreichbar
Der Transceiver besteht aus drei Abschnitten: ein 1310nm DFB Laser-Übermittler, eine PIN-Fotodiode 1550nm integriert mit einem Transwiderstandvorverstärker (TIA), Reclocker und ein MCU-Prüfer. Der Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA), es ist- mit dem Verbindungsstück SFP+ 20 Stiftkonform, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über ein I2C verfügbar.
Eigenschaften
Anwendung
PIN Definition
