Produktdetails:
|
| Produkt-Name: | Bidirektionaler SFP Transceiver SD/HD/3G SDI | Datenrate: | 3Gb/s |
|---|---|---|---|
| Wellenlänge: | TX1310nm/RX1550nm | Komponenten: | DFB + PIN |
| Schnittstelle: | LC | Reichweite: | 40km für 3G-SDI |
| Garantie: | 3-jährig | OEM/ODM: | Gestützt |
| Schlüsselwörter: | Transceiver-Modul SD/HD/3G SFP BiDi | ||
| Hervorheben: | SDI-Video SFP-Transceiver,Video 3G SFP-Transceiver,SDI-Transceiver |
||

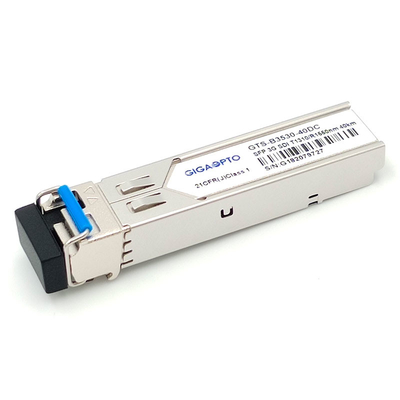

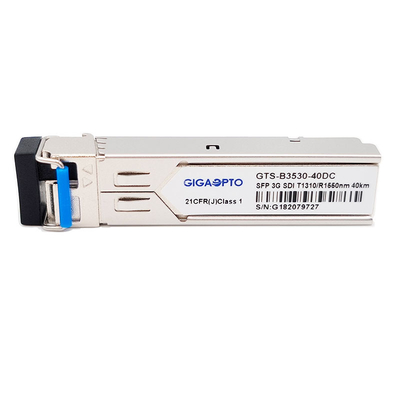

Transceiver-Modul MSA SFPs BIDI LC TX1310nm RX1550nm 40km Video SD/HD/3G SDI
Funktionsbeschreibung
| Produkt-Name | 3G SDI bidirektionales SFP | Teilnummer | GTS-B3530-40DC |
| Datenrate | 2.97Gb/s | MSA/Non-MSA Pinout | MSA |
| Modul-artig | Transceiver | Funktionierender Temp. | 0°C zu 70°C |
| Wellenlänge | TX1310nm/RX1550nm | Max Optical Distance | 40km |
| Verbindungsstück | LC Simplex-UPC | Kabel-Art | SMF |
| Übermittler-Art | DFB BiDi | Empfänger-Art | PIN |
| Stromversorgungs-Spannung | 3.3V | Totalgegenwärtige (maximal) | 450mA |
| Optische Energie TX | -2~ +3dBm | Rx-Empfindlichkeit (3G-SDI) | < -18dB=""> |
| Rx-Empfindlichkeit (HD-SDI) | < -21dB=""> | ||
| Rx-Empfindlichkeit (SD-SDI) | < -22dB=""> | ||
| Löschungs-Verhältnis | >5.0dB | Überlastung | > 0dBm |
| Pathologische Muster | Unterstützung | DDM | Ja |
| OEM/ODM | Gestützt | Garantie | 3-jährig |
| Anwendung | Serien-Standard Digital-Schnittstelle (SDI) Kompatible elektrisch-optische Schnittstelle SMPTE 297-2006 Entferntdigitalanzeigen- oder Sicherheitsüberwachungssysteme Berufsvideosendung Digital-Kinosystem |
||
Beschreibung
Gigaoptos GTS-B3530-40DC ist 1 optisches Transceivermodul Faser BiDi SFP, das entworfen ist, um optische digitale serienmäßigsignale zu übertragen und zu empfangen, wie in SMPTE 297-2006 definiert.
Der Transceiver ist entworfenes,/, Datenraten von 50Mbps zu empfangen zu 2.97Gbps zu übertragen und stützt pathologische Muster SDI für SMPTE 259M, SMPTE 344M, SMPTE 292M und Serienrate SMPTE 424M, ein maximaler Abstand von 40 Kilometern ist mit pathologischen Signalen 3Gbps über einer Monomodefaser (SMF) mit Simplex-LC-Verbindungsstück erreichbar
Es ist mit einem 1310nm DFB Laser-Übermittler. Der Empfänger, den Abschnitt einen integrierten Vorverstärker des Detektors 1550nm benutzt, brachte in einen optischen Titel und in einen Begrenzungsnachverstärker IC an.
Der Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA), es ist- mit dem Verbindungsstück SFP+ 20 Stiftkonform, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über ein I2C verfügbar.
Anmerkung: Diese bidirektionale Einheit muss mit einem anderen Transceiver (unser GTS-B5330-40DC) oder Netzwerkausrüstung von ergänzenden Wellenlängen benutzt werden.
Eigenschaften
Anwendung
PIN Definition
