Produktdetails:
|
| Produkt-Name: | Transceiver 3G SDI BiDi SFP | Bitgeschwindigkeit: | 50 Mb/s - 2,97 Gb/s |
|---|---|---|---|
| Wellenlänge: | TX1550nm/RX1310nm | Komponenten: | DFB Lase, PIN |
| Verbindungsstück: | Simplex-LC | Abstand: | 40km für 3G-SDI |
| Garantie: | 3 Jahre | OEM/ODM: | Gestützt |
| Schlüsselwörter: | Video SFP 3G Digital | ||
| Hervorheben: | RX1310nm-Übermittler-Empfängerbaustein,TX1550nm-Übermittler-Empfängerbaustein,SMPTE SFP |
||
Muster-Transceiver-Videomodul 3Gb/s BiDi SFP TX1550nm/RX1310nm 40km pathologisches für SD/HD/3G-SDI LC SMF DDM MSA Pinout
Funktionsbeschreibung
| Produkt-Name | 3G SDI BiDi SFP | Teil/Zahl | GTS-B5330-40DC |
| Bitgeschwindigkeit | 50Mb/s - 2.97Gb/s | Steckerbelegung | MSA |
| Modul-Art | Übermittler + Empfänger | Temperatur | COM. |
| Wellenlänge | TX1550nm/RX1310nm | Faser-Abstand | 40km @ G.652 |
| Schnittstelle | Simplex-LC | Faser-Art | Monomodefaser |
| Übermittler-Art | DFB BiDi | Empfänger-Art | PIN |
| Versorgungs-Spannung | 3.3V | Gegenwärtig (maximal) | 450mA |
| Optische Energie TX | -2~ +3dBm | Rx-Empfindlichkeit (3G-SDI) | < -18dB=""> |
| Rx-Empfindlichkeit (HD-SDI) | < -21dB=""> | ||
| Rx-Empfindlichkeit (SD-SDI) | < -22dB=""> | ||
| Löschungs-Verhältnis | >5.0dB | Empfänger-Sättigung | > 0dBm |
| Pathologische Muster | Nichterfüllung | Realzeitdiagnose | Gestützt |
| OEM/ODM | Gestützt | Protokolle | SFP MSA |
| Anwendungen | Konforme Elektrisch-zu-optische Schnittstellen-Videorouter SMPTE 297-2006 mit hoher Dichte | ||
Beschreibung

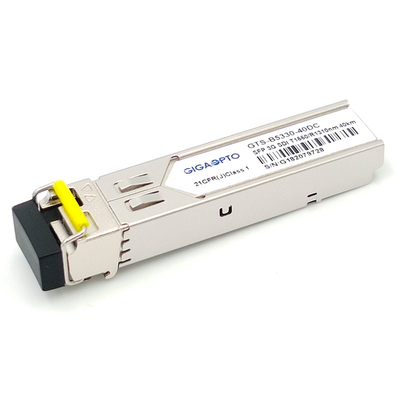

Gigaoptos GTS-B5330-40DC ist 1 optisches Transceivermodul Faser BiDi SFP, das entworfen ist, um optische digitale serienmäßigsignale zu übertragen und zu empfangen, wie in SMPTE 297-2006 definiert.
Der Transceiver ist entworfenes,/, Datenraten von 50Mbps zu empfangen zu 2.97Gbps zu übertragen und stützt pathologische Muster SDI für SMPTE 259M, SMPTE 344M, SMPTE 292M und Serienrate SMPTE 424M, ein maximaler Abstand von 40 Kilometern ist mit pathologischen Signalen 3Gbps über einer Monomodefaser (SMF) mit Simplex-LC-Verbindungsstück erreichbar
Es ist mit einem 1310nm DFB Laser-Übermittler. Der Empfänger, den Abschnitt einen integrierten Vorverstärker des Detektors 1550nm benutzt, brachte in einen optischen Titel und in einen Begrenzungsnachverstärker IC an.
Der Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA), es ist- mit dem Verbindungsstück SFP+ 20 Stiftkonform, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über ein I2C verfügbar.
Anmerkung: Diese bidirektionale Einheit muss mit einem anderen Transceiver (unser GTS-B3530-40DC) oder Netzwerkausrüstung von ergänzenden Wellenlängen benutzt werden.
Eigenschaften
Anwendung
PIN Definition
