Produktdetails:
|
| Produkt-Name: | Video SFP TX 3G SDI | Bitgeschwindigkeit: | 3Gb/s |
|---|---|---|---|
| Wellenlänge (TX): | 1310nm | Pin Assignment: | MSA |
| Optikstecker: | LC | Abstand: | 10km |
| DDM: | JA | Garantie: | 3-jährig |
| Schlüsselwörter: | einzelner Videoübermittler 3G Digital | ||
| Hervorheben: | 10km SDI SFP,TX1310nm SDI SFP,Übermittler Sd SDI |
||
3Gb/s 1310nm 10km einzelner Übermittler-pathologisches Muster-Transceiver-Videomodul MSA Pinout DOM LC SMF
Funktionsbeschreibung
| Produkt-Name | Video SFP TX 3G SDI | Teilnummer | GTS-L1330-10DCT |
| Bandbreite | 50 Mb/s - 2,97 Gb/s | MSA/Non-MSA | MSA |
| Modul-artig | Einzelner Übermittler | Temperaturspanne | 0 zu 70°C/-20 zu 85°C |
| Wellenlänge (TX) | 1310nm | Faser-Abstand | 10km |
| Verbindungsstückart | LC | Kabel-Art | SMF G.652 |
| Übermittler-Art | DFB | Empfänger-Teil | N/A |
| Stromversorgungs-Spannung | 3.3V | Totalgegenwärtige (maximal) | 400mA |
| Optische Energie TX | -7~0dBm | Löschungs-Verhältnis | >5.0dB |
| Pathologische Muster | Unterstützung als Nichterfüllung | Digital-Diagnose | Unterstützung als Nichterfüllung |
| OEM/ODM | Ja | Protokolle | SFP MSA |
| Anwendungen | HD-SDI /SD-SDI /3G-SDI | ||
Beschreibung

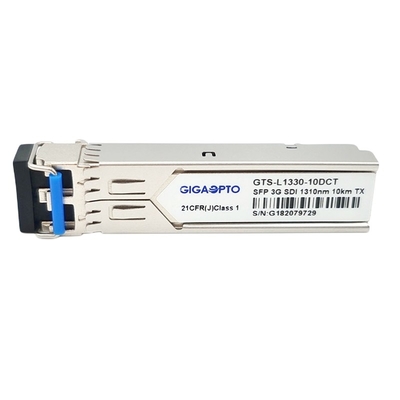

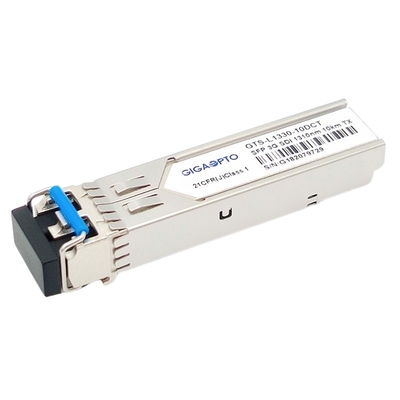

Gigaoptos GTS-L1330-10DCT 3G SDI, das Video-Senderbaugruppe SFPs TX für Einkanal-Video-Übertragungsanwendungen über 10km Getriebe auf SMF über 1310nm Wellenlänge mit einem Simplex-LC-Verbindungsstück, es bestimmt ist, stützt die Datenraten von 50Mb/s zu 2.97Gb/s, sie sind bestimmt speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Eigenschaften
Anwendung
PIN Definition
Anmerkung: Gesellschaft von Kinofilm-und Fernsehingenieuren schließen für SMPTE hat Standards für die Behandlung von hochauflösenden Videosignalen mit pathologischem Muster kurz. Standards SMPTES fordern z.Z. 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) und 424M (3G-SDI). „SMPTE 424M“ ist ein Standard, der nach SMPTE 259M, SMPTE 344M erweitert, und SMPTE 292M, zulassend Bitgeschwindigkeiten von 2,970 Gbit/s und von 2.970/1.001 Gbit/s über einem Einzelfaserkabel. Diese Bitgeschwindigkeiten sind für Video 1080p bei 50 oder 60 Bilder pro Sekunde genügend.
