Produktdetails:
|
| Produkt-Name: | Übermittler 3G SDI | Bitgeschwindigkeit: | 3Gb/s |
|---|---|---|---|
| Wellenlänge (TX): | 1310nm | Pin Assignment: | MSA |
| Optikstecker: | LC | Abstand: | 10km |
| DDM: | JA | Garantie: | 3-jährig |
| Schlüsselwörter: | Einzelner Übermittler SDI | ||
| Hervorheben: | Video 3G SFP-Transceiver,TX1310nm-Video SFP-Transceiver,HD SDI SFP |
||
3Gb/s 1310nm 10km einzelner Übermittler-pathologisches Muster-Transceiver-Videomodul MSA Pinout DOM LC SMF
Funktionsbeschreibung
| Produkt-Name | Übermittler 3G HD/SDI SFP | Teilnummer | GTS-L1330-40DCT |
| Bandbreite | 50Mbps - 2.97Gbps | Pin Assignment | MSA |
| Modul-artig | Einzelnes TX | Temperaturspanne | Werbung |
| Mittelwellenlänge (TX) | 1310nm | Kabel | 10 Kilometer |
| Verbindungsstück | Lc-Simplexbetrieb | Faser-artig | SMF |
| Ld-Art | DFB Laser | PD-Art | N/A |
| Stromversorgungs-Spannung | +3.3V | Totalgegenwärtige (maximal) | 400mA |
| TX-Spitzenleistung | -5~0dBm | ER. | >5.0dB |
| Pathologische Muster | Mit | DDMI | Gestützt als Nichterfüllung |
| OEM/ODM | Gestützt | Protokolle | SFP MSA |
| Anwendungen | SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M | ||
Beschreibung

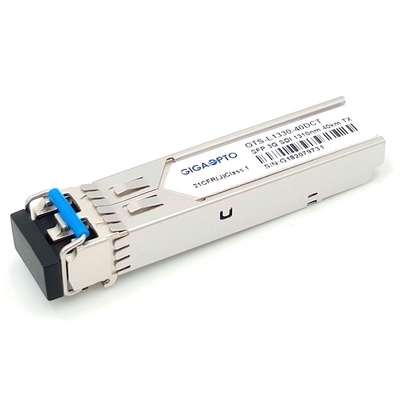

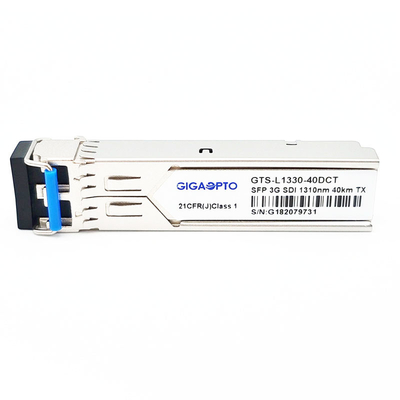

Gigaoptos GTS-L1330-40DCT 3G SDI ist einzelne Senderbaugruppe eine optische Monomode--Zweikanalsenderbaugruppe, die entworfen ist, um optische digitale serienmäßigsignale zu übertragen, wie in SMPTE 297-2006 definiert.
Es stützt sich von 50Mbps zu 3Gbps und ist speziell für übertragen die pathologischen Muster SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M SDI bestimmt.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I, ihm können Signal von 50Mbps Reichweite bis 40km übermitteln des Getriebes 3Gbps mit pathologischen Signalen 3Gbps gerecht.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben, voll konform mit SFP MSA, Standards SFF-8472. Die eingebaute digitale Diagnostiküberwachung (DDM) erlaubt Zugang zu den Realzeitbetriebsparametern.
Es ist für hochauflösende digitale Rundfunkanwendungen passend.
Eigenschaften
Anwendung
PIN Definition
HD-SDI SD-SDI 3G-SDI SFP Übermittler nur Video-TX1310nm 40KM
Anmerkung: Gesellschaft von Kinofilm-und Fernsehingenieuren schließen für SMPTE hat Standards für die Behandlung von hochauflösenden Videosignalen mit pathologischem Muster kurz. Standards SMPTES fordern z.Z. 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) und 424M (3G-SDI).
SMPTE 297-2006: Dieser Standard definiert die Faseroptikschnittstelle für das Getriebe und die Aufnahme von SDI-Signalen mit verschiedenen Datenraten: 3G | 12G
SMPTE 259M: 143 bis 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 und 1.485/1.001 Gb/s
SMPTE 424M: 2,97 und 2.97/1.001 Gb/s
Diese Bitgeschwindigkeiten sind für Video 1080p bei 50 oder 60 Bilder pro Sekunde genügend.
