Produktdetails:
|
| Produkt-Name: | Videomodul des Einzel-übermittler-3Gbps | Bandbreite: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| Wellenlänge: | TX-1310nm ohne RX | Pin Assignment: | Nicht MSA Pinout |
| Schnittstelle: | Lc-Simplexbetrieb | Kabel-Reichweite: | 40km |
| Temperatur: | Werbung | DDMI: | Gestützt |
| Schlüsselwörter: | optischer Sender Video 3Gbps SFPs | ||
| Hervorheben: | Lc-Simplexvideo SFP-Transceiver,Video 1310nm SFP-Transceiver,40km SFP Übermittler |
||

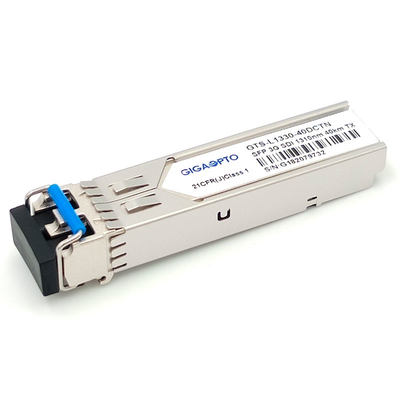

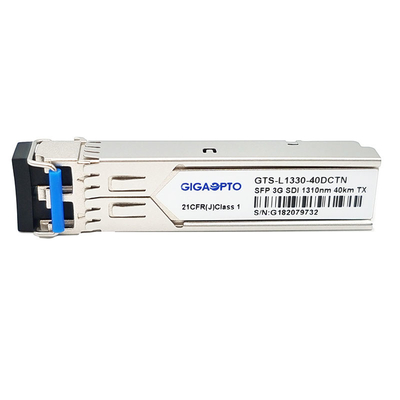

Nicht pathologische Videomuster-einzelne Senderbaugruppe DDM MSAs 3G-SDI SFP Tx nur 1310nm 40km für SD/HD/3G SDI
Funktionsbeschreibung
| Produkt-Name | Video 3Gbps SFP-Einzel-Übermittler | P/N | GTS-L1330-40DCTN |
| Biss Rata | Bis zu 2.97Gb/s | Pin Assignment | Nicht MSA Pinout |
| Modul-Art | Einzelnes TX | C-Temp. | 0 zu 70°C |
| Wellenlänge (TX) | 1310nm | Kabel-Reichweite | 10km |
| Optikstecker | Lc-Simplexbetrieb | Medien | Monomodefaser |
| Übermittler | DFB Laser | Empfänger-Komponente | N/A |
| Stromversorgungs-Spannung | 3.3V | Gegenwärtig (maximal) | 350mA |
| Gestartete Energie | -2~+3dBm | ER | >5.0dB |
| Pathologische Muster | Unterstützung als Nichterfüllung | DDM | Mit |
| OEM/ODM | Ja | MTBF | 1,000,000Hours |
| Anwendungen | SD/HD/3G SDI | ||
Beschreibung
Gigaoptos GTS-L1330-40DCTN 3G SDI Video SFP, das einzelner Übermittler für Einkanal-Video-Übertragungsanwendungen vorbei 40km Abstand auf SMF über Wellenlänge 1310nm mit Simplex-LC-Verbindungsstück, es bestimmt ist, stützt die Datenraten von 50Mb/s zu 2.97Gb/s.
Dieser Übermittler ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M bestimmt.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Es auch ist mit dem Stiftverbindungsstück SFPs 20, so verfügbar, zum der heißen Steckerfähigkeit zu erlauben, voll konform mit SFP MSA, digitale Diagnoserealzeitkontrollfunktionen ist, zurückgefallen durch SFF-8472.
Eigenschaften
Anwendung
PIN Definition
Anmerkung: Gesellschaft von Kinofilm-und Fernsehingenieuren schließen für SMPTE hat Standards für die Behandlung von hochauflösenden Videosignalen mit pathologischem Muster kurz. Standards SMPTES fordern z.Z. 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) und 424M (3G-SDI).
SMPTE 297-2006: Dieser Standard definiert die Faseroptikschnittstelle für das Getriebe und die Aufnahme von SDI-Signalen mit verschiedenen Datenraten: 3G | 12G
SMPTE 259M: 143 bis 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 und 1.485/1.001 Gb/s
SMPTE 424M: 2,97 und 2.97/1.001 Gb/s
Diese Bitgeschwindigkeiten sind für Video 1080p bei 50 oder 60 Bilder pro Sekunde genügend.
