Produktdetails:
|
| Produkt-Name: | 3G SMPTE SFP einzelnes TX | Bitgeschwindigkeit (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Mittelwellenlänge: | TX1550nm ohne Empfänger | Pin Assignment: | NICHT MSA Pin-heraus |
| Optische Komponente: | DFB Laser | Getriebe: | 40km auf SMF |
| Pathologische Muster-Videounterstützung: | JA | Schlüsselwörter: | Videoübermittler 3G |
| Hervorheben: | Nicht MSA-Video SFP-Transceiver,Transceiver 1550nmVideo SFP,SFP TX |
||
Einzelner Übermittler 1550nm DFB 40km SMPTE 3Gb/s SFP stützt pathologische Videomuster für SD-SDI, HD-SDI und 3G-SDI nicht MSA
Funktionsbeschreibung
| Produkt-Name | 3G SMPTE SFP einzelnes TX | Teilnummer. | GTS-L1530-40DCTN |
| Bissen Rata (Gb/s) | 50M - 2.97G | Pin Assignment | Nicht MSA Pin-heraus |
| Modul-Art | Nur Übermittler | Funktionierender Temp. | 0° zu 70° |
| Wellenlänge (TX) | 1550nm | Fasertransmission | 40km |
| Verbindungsstückart | LC | Faser-Art | SMF |
| Übermittler | DFB Laser | Empfänger | N/A |
| Stromversorgungs-Spannung | 3.3V | Gegenwärtig (maximal) | 350mA |
| Gestartete Energie | -2~+3dBm | ER | >5.0dB |
| Pathologische Muster | Unterstützung als Nichterfüllung | DDM | Ja |
| OEM/ODM | Unterstützung | Protokolle | SFP MSA |
| Anwendungen | SD/HD/3G SDI | ||
Beschreibung

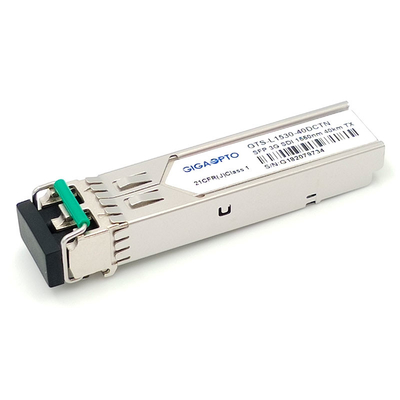

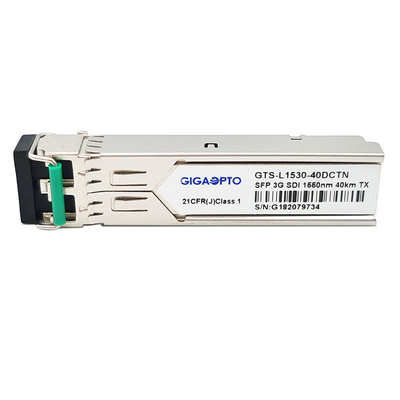

Gigaoptos GTS-L1530-40DCTN 3G SMPTE SFP ist einzelne TX Senderbaugruppe für die Anwendungen mit 1 Kanal-Video-Übertragungen vorbei 40km Getriebe auf Monomodefaser über Wellenlänge 1550nm mit einem Simplex-LC-Verbindungsstück bestimmt. Sie stützt die Datenraten von 50Mb/s zu 2.97Gb/s. Dieser Übermittler ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M bestimmt.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Eigenschaften
Anwendung
PIN Definition
Anmerkung: Gesellschaft von Kinofilm-und Fernsehingenieuren schließen für SMPTE hat Standards für die Behandlung von hochauflösenden Videosignalen mit pathologischem Muster kurz. Standards SMPTES fordern z.Z. 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) und 424M (3G-SDI).
SMPTE 297-2006: Dieser Standard definiert die Faseroptikschnittstelle für das Getriebe und die Aufnahme von SDI-Signalen mit verschiedenen Datenraten: 3G | 12G
SMPTE 259M: 143 bis 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 und 1.485/1.001 Gb/s
SMPTE 424M: 2,97 und 2.97/1.001 Gb/s
Diese Bitgeschwindigkeiten sind für Video 1080p bei 50 oder 60 Bilder pro Sekunde genügend.
