Produktdetails:
|
| Produkt-Name: | 3G-SDI CWDM SFP TX | Datenrate (Gbps): | 50M - 3G |
|---|---|---|---|
| Modulart: | Einzelner Übermittler | Wellenlänge: | 1270~1610nm CWDM TX OHNE RX |
| Verbindungsstück: | Lc-Behälter | Getriebe: | 20km |
| Pin Assignment: | MSA | Garantie: | 3-jährig |
| Schlüsselwörter 1: | 3Gbps DVI SFP | Schlüsselwörter 2: | Einzelner Videoübermittler CWDM |
| Hervorheben: | DVI-Video SFP-Transceiver,CWDM-Video SFP-Transceiver,Übermittler CWDM SFP |
||
Video-pathologische Muster-einzelne Senderbaugruppe 20km SMF LC DDM MSAs 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP
Funktionsbeschreibung
| Produkt-Name | 3G-SDI CWDM SFP TX | P/N (Teilnummer) | GTS-Cxx30-20DCT |
| Bandbreite | 50Mb/s - 2.97Gb/s | Pin Assignment | MSA |
| Modul-Art | Einzelner Übermittler | Temperatur | 0 zu 70°C (32 zu 158°F) |
| Mittelwellenlänge (TX) | 1270nm~1610nm | Reichweite | 20km |
| Verbindungsstückart | Lc-Behälter | Faser-Art | SMF |
| Übermittler-Art | CWDM DFB Laser | Empfänger-Art | N/A |
| Pathologische Muster | Unterstützung als Nichterfüllung | DDM | Gestützt |
| OEM/ODM | Gestützt | Garantie | 3-jährig |
| Anwendungen | HD-SDI /SD-SDI /3G-SDI | ||
Beschreibung
Gigaoptos GTS-Cxx30-20DCT 3G Video einzel--TX Modul SFPs ist für Einkanal-Video-Übertragungsanwendungen vorbei 20KM über einem SMF über einen CWDM-Wellenlängenkanal ab 1270 Nanometer zu 1610nm (20nm jeder Schritt) mit einem Simplex-LC-Verbindungsstück bestimmt. Es stützt die Datenraten von 50Mb/s zu 2.97Gb/s. Dieser Übermittler ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M bestimmt.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Einrichtungs-Informationen

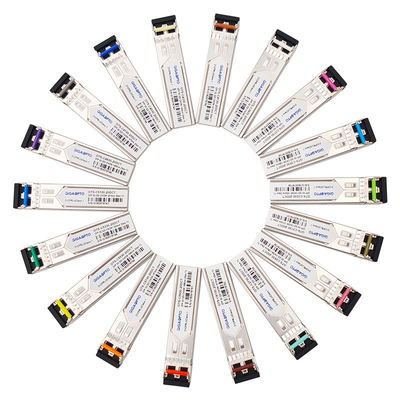

| Teilnummer | Beschreibung 3G DVI CWDM einzelnes TX | CWDM-Kanal | Reichweite | MSA | Klinken-Farbe |
| GTS-C2730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1270nm/- C27 | 20km | MSA | Hellpurpurn |
| GTS-C2930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1290nm/- C29 | 20km | MSA | Himmel-Blau |
| GTS-C3130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1310nm/- C31 | 20km | MSA | Gelbgrün |
| GTS-C3330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1330nm/- C33 | 20km | MSA | Gelbes ockerhaltiges |
| GTS-C3530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1350nm/- C35 | 20km | MSA | Rosa |
| GTS-C3730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1370nm/- C37 | 20km | MSA | Beige |
| GTS-C3930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1390nm/- C39 | 20km | MSA | Weiß |
| GTS-C4130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1410nm/- C41 | 20km | MSA | Silber |
| GTS-C4330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1430nm/- C43 | 20km | MSA | Schwarz |
| GTS-C4530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1450nm/- C45 | 20km | MSA | Gelb-orange |
| GTS-C4730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1470nm/- C47 | 20km | MSA | Grau |
| GTS-C4930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1490nm/- C49 | 20km | MSA | Vlolet |
| GTS-C5130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1510nm/- C51 | 20km | MSA | Blau |
| GTS-C5330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1530nm/- C53 | 20km | MSA | Grün |
| GTS-C5530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1550nm/- C55 | 20km | MSA | Gelb |
| GTS-C5730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1570nm/- C57 | 20km | MSA | Orange |
| GTS-C5930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1590nm/- C59 | 20km | MSA | Rot |
| GTS-C6130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP einzelne Senderbaugruppe | 1610nm/- C61 | 20km | MSA | Brown |
Eigenschaften
Anwendung
PIN Definition
Anmerkung: Gesellschaft von Kinofilm-und Fernsehingenieuren schließen für SMPTE hat Standards für die Behandlung von hochauflösenden Videosignalen mit pathologischem Muster kurz. Standards SMPTES fordern z.Z. 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) und 424M (3G-SDI).
SMPTE 297-2006: Dieser Standard definiert die Faseroptikschnittstelle für das Getriebe und die Aufnahme von SDI-Signalen mit verschiedenen Datenraten: 3G | 12G
SMPTE 259M: 143 bis 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 und 1.485/1.001 Gb/s
SMPTE 424M: 2,97 und 2.97/1.001 Gb/s
Diese Bitgeschwindigkeiten sind für Video 1080p bei 50 oder 60 Bilder pro Sekunde genügend.
