Produktdetails:
|
| Produkt-Name: | Übermittler 3G DVI CWDM SFP | Bitgeschwindigkeit (Gbps): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Modul-artig: | Einzelnes TX | Wellenlänge/Kanal: | 1270~1610nm CWDM TX OHNE RX |
| Verbindungsstück-Art: | Lc-Behälter | Reichweite: | 20km |
| Pin Assignment: | Nicht MSA | DDMI: | Gestützt |
| Hervorheben: | 20km Video-SFP Transceiver,Video 1270nm SFP-Transceiver,Video 1610nm SFP-Transceiver |
||
Nicht Video-pathologische Muster-einzelne Senderbaugruppe 20km SMF LC DDM MSAs 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP
Funktionsbeschreibung
| Produkt-Name | 3G-SDI CWDM Übermittler | P/N (Teilnummer) | GTS-Cxx30-20DCTN |
| Bandbreite (Gb/s) | 0.05Gbps- 2.97Gbps | MSA/Non-MSA Pinout | Nicht MSA |
| Modul-Art | Einzelner Übermittler | Temperatur | 0 zu 70°C (32 zu 158°F) |
| Mittelwellenlänge (TX) | Kanal C27-C61 | Reichweite | 20km |
| Verbindungsstück | Lc-Simplexbetrieb | Faser-Art | SMF |
| Übermittler-Art | DFB CWDM | Empfänger-Komponente | Ohne |
| Durchschnittliche Energie TX | -8 | -3dBm | Löschungs-Verhältnis | >5dB |
| Pathologische Muster | Unterstützung als Nichterfüllung | DDMI | Gestützt |
| OEM/ODM | Gestützt | MTBF | 1,000,000Hours |
| Anwendungen | Kompatible Elektrisch-zu-optische Schnittstellen SMPTE 297-2006 | ||
| HDTV-/SDTVservice-Schnittstellen | |||
Beschreibung

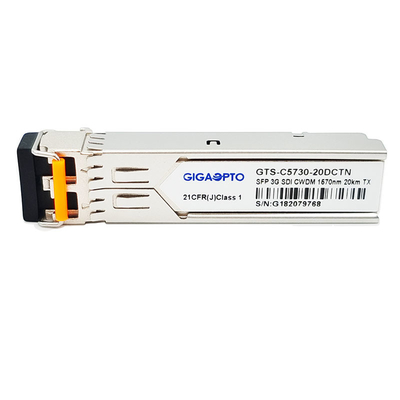

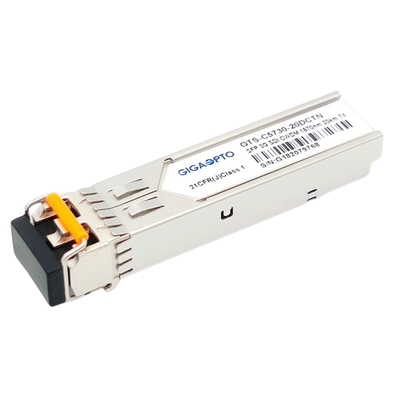

Gigaoptos GTS-Cxx30-20DCTN 3G Video einzel--TX Modul SFPs ist für Einkanal-Video-Übertragungsanwendungen vorbei 20km über einem SMF über einen CWDM-Wellenlängenkanal ab 1270 Nanometer zu 1610nm (20nm jeder Schritt) mit einem Simplex-LC-Verbindungsstück bestimmt. Es stützt die Datenraten von 50Mb/s zu 2.97Gb/s. Dieser Übermittler ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M bestimmt.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Einrichtungs-Informationen

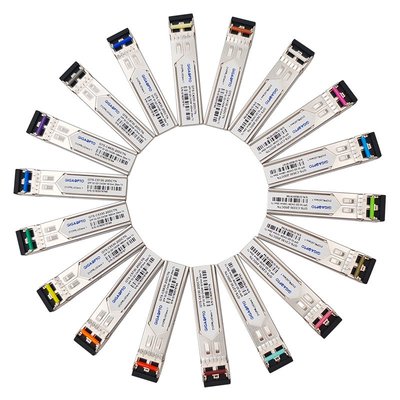

| Teilnummer | Beschreibung 3G DVI CWDM einzelnes TX | CWDM-Kanal | Reichweite | Steckerbelegung | Klinken-Farbe |
| GTS-C2730-20DCTN | einzelner Übermittler 3G CWDM SFP | 1270nm/- C27 | 20km | Nicht MSA | Hellpurpurn |
| GTS-C2930-20DCTN | einzelner Übermittler 3G CWDM SFP | 1290nm/- C29 | 20km | Nicht MSA | Himmel-Blau |
| GTS-C3130-20DCTN | einzelner Übermittler 3G CWDM SFP | 1310nm/- C31 | 20km | Nicht MSA | Gelbgrün |
| GTS-C3330-20DCTN | einzelner Übermittler 3G CWDM SFP | 1330nm/- C33 | 20km | Nicht MSA | Gelbes ockerhaltiges |
| GTS-C3530-20DCTN | einzelner Übermittler 3G CWDM SFP | 1350nm/- C35 | 20km | Nicht MSA | Rosa |
| GTS-C3730-20DCTN | einzelner Übermittler 3G CWDM SFP | 1370nm/- C37 | 20km | Nicht MSA | Beige |
| GTS-C3930-20DCTN | einzelner Übermittler 3G CWDM SFP | 1390nm/- C39 | 20km | Nicht MSA | Weiß |
| GTS-C4130-20DCTN | einzelner Übermittler 3G CWDM SFP | 1410nm/- C41 | 20km | Nicht MSA | Silber |
| GTS-C4330-20DCTN | einzelner Übermittler 3G CWDM SFP | 1430nm/- C43 | 20km | Nicht MSA | Schwarz |
| GTS-C4530-20DCTN | einzelner Übermittler 3G CWDM SFP | 1450nm/- C45 | 20km | Nicht MSA | Gelb-orange |
| GTS-C4730-20DCTN | einzelner Übermittler 3G CWDM SFP | 1470nm/- C47 | 20km | Nicht MSA | Grau |
| GTS-C4930-20DCTN | einzelner Übermittler 3G CWDM SFP | 1490nm/- C49 | 20km | Nicht MSA | Vlolet |
| GTS-C5130-20DCTN | einzelner Übermittler 3G CWDM SFP | 1510nm/- C51 | 20km | Nicht MSA | Blau |
| GTS-C5330-20DCTN | einzelner Übermittler 3G CWDM SFP | 1530nm/- C53 | 20km | Nicht MSA | Grün |
| GTS-C5530-20DCTN | einzelner Übermittler 3G CWDM SFP | 1550nm/- C55 | 20km | Nicht MSA | Gelb |
| GTS-C5730-20DCTN | einzelner Übermittler 3G CWDM SFP | 1570nm/- C57 | 20km | Nicht MSA | Orange |
| GTS-C5930-20DCTN | einzelner Übermittler 3G CWDM SFP | 1590nm/- C59 | 20km | Nicht MSA | Rot |
| GTS-C6130-20DCTN | einzelner Übermittler 3G CWDM SFP | 1610nm/- C61 | 20km | Nicht MSA | Brown |
Eigenschaften
Funktionierende Gehäusetemperaturhandelsstrecke: 0℃ zu 70℃
Anwendung
PIN Definition
