Produktdetails:
|
| Produkt-Name: | Übermittler SMPTE 3G CWDM SFP | Bandbreite (Gbps): | 50M - 3G |
|---|---|---|---|
| Modulart: | Einzelnes TX | Wellenlänge: | 1270~1610nm CWDM TX 18Ch |
| Optikstecker: | LC | Getriebe: | 40km |
| Pin Assignment: | MSA | DDM: | Gestützt |
| Hervorheben: | Video 3Gbps SFP-Transceiver,SMF-Video SFP-Transceiver,Transceiver SMF SFP |
||

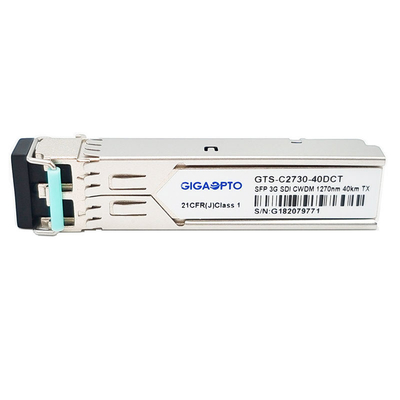

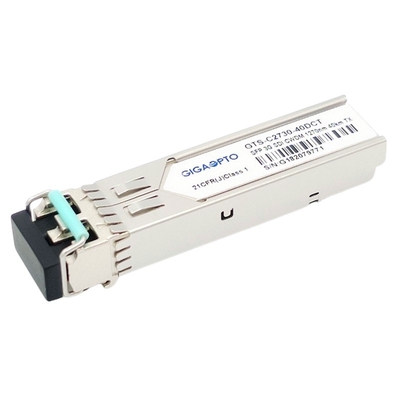

3G-SDI/HD-SDI/SD-SDI SFP CWDM 1270nm-1610nm Video-pathologische Muster-einzelne Senderbaugruppe 40km SMF LC DDM MSA
Funktionsbeschreibung
| Produkt-Name | Übermittler SMPTE 3G CWDM SFP | Teil/nein. | GTS-Cxx30-40DCT |
| Bandbreite (Gb/s) | 50Mb/s - 2.97Gb/s | Pin Assignment | MSA |
| Modul-Art | Nur Übermittler | Temperaturspanne | 0 zu 70°C |
| Mittelwellenlänge (TX) | Kanal CWDM C27-C61 | Max Distance | 40km |
| Verbindungsstück | Lc-Simplexbetrieb | Medien | Monomodefaser |
| Übermittler-Art | CWDM DFB Laser | Empfänger-Art | N/A |
| Stromversorgungs-Spannung | 3.3V | Gegenwärtig (typisch) | 350mA |
| TX-Energie | -2~+3 dBm | Löschungs-Verhältnis | >5.0dB |
| Pathologische Muster | Ja | DDM | Ja |
| OEM/ODM | Gestützt | MTBF | 1,000,000Hours |
| Anwendungen | Kompatible Elektrisch-zu-optische Schnittstellen SMPTE 297-2006 | ||
| HDTV-/SDTVservice-Schnittstellen | |||
Beschreibung
Gigaoptos GTS-Cxx30-40DCT SMPTE 3G CWDM SFP Senderbaugruppe ist für Einkanal-Video-Übertragungsanwendungen vorbei 40KM über einem SMF über einen CWDM-Wellenlängenkanal ab 1270 Nanometer zu 1610nm (20nm jeder Schritt) mit einem Simplex-LC-Verbindungsstück bestimmt. Sie stützt die Datenraten von 50Mb/s zu 2.97Gb/s. Dieser Übermittler ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M bestimmt.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Einrichtungs-Informationen

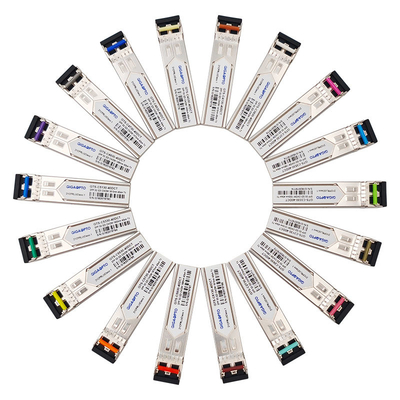

| Teilnummer | Beschreibung 3G DVI CWDM einzelnes TX | CWDM-Kanal | Reichweite | Steckerbelegung | Klinken-Farbe |
| GTS-C2730-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1270nm/- C27 | 40km | MSA | Hellpurpurn |
| GTS-C2930-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1290nm/- C29 | 40km | MSA | Himmel-Blau |
| GTS-C3130-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1310nm/- C31 | 40km | MSA | Gelbgrün |
| GTS-C3330-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1330nm/- C33 | 40km | MSA | Gelbes ockerhaltiges |
| GTS-C3530-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1350nm/- C35 | 40km | MSA | Rosa |
| GTS-C3730-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1370nm/- C37 | 40km | MSA | Beige |
| GTS-C3930-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1390nm/- C39 | 40km | MSA | Weiß |
| GTS-C4130-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1410nm/- C41 | 40km | MSA | Silber |
| GTS-C4330-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1430nm/- C43 | 40km | MSA | Schwarz |
| GTS-C4530-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1450nm/- C45 | 40km | MSA | Gelb-orange |
| GTS-C4730-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1470nm/- C47 | 40km | MSA | Grau |
| GTS-C4930-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1490nm/- C49 | 40km | MSA | Vlolet |
| GTS-C5130-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1510nm/- C51 | 40km | MSA | Blau |
| GTS-C5330-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1530nm/- C53 | 40km | MSA | Grün |
| GTS-C5530-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1550nm/- C55 | 40km | MSA | Gelb |
| GTS-C5730-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1570nm/- C57 | 40km | MSA | Orange |
| GTS-C5930-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1590nm/- C59 | 40km | MSA | Rot |
| GTS-C6130-40DCT | 3G-SDI SFP CWDM Einzel-Übermittler-Module | 1610nm/- C61 | 40km | MSA | Brown |
Eigenschaften
Anwendung
PIN Definition
