Produktdetails:
|
| Produkt-Name: | optischer Sender Video 3Gbps SFPs | Daten-klassig (Gbps): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Modulart: | Einzelner Übermittler | Wellenlänge: | 1270nm~1610nm CWDM CH |
| Optische Schnittstelle: | Lc-Behälter | Getriebe: | 40km |
| Pin Assignment: | Nicht MSA | OEM/ODM: | Gestützt |
Unterstützung Video 3Gbps SFPs optischen Sender-CWDM 1270nm-1610nm 40km SMF LC für pathologische Muster signalisiert DDM nicht MSA Pinout
Funktionsbeschreibung
| Produkt-Name | Übermittler 3G DVI CWDM SFP | Teilnummer | GTS-Cxx30-40DCTN |
| Bitgeschwindigkeit (Gb/s) | 50Mb/s - 2.97Gb/s | Pin Assignment | Nicht MSA |
| Modul-Art | Nur Übermittler | Temperaturspanne | 0 zu 70°C |
| Mittelwellenlänge (TX) | Kanal CWDM C27-C61 | Kabel-Abstand | 40km |
| Schnittstelle | Lc-Simplexbetrieb | Medien | Monomodefaser |
| Ld-Art | CWDM DFB | PD-Art | N/A |
| Stromversorgungs-Spannung | 3.3V | Gegenwärtig (maximal) | 350mA |
| Übermittler-Energie | -2~+3 dBm | Löschung-Verhältnis | >5.0dB |
| Pathologische Muster | mit (Nichterfüllung) | DOM/DDM | Ja |
| OEM/ODM | Gestützt | MTBF | 1,000,000Hours |
| Anwendungen |
Kompatible Elektrisch-zu-optische Schnittstellen SMPTE 297-2006 HDTV-/SDTVservice-Schnittstellen |
||
Beschreibung

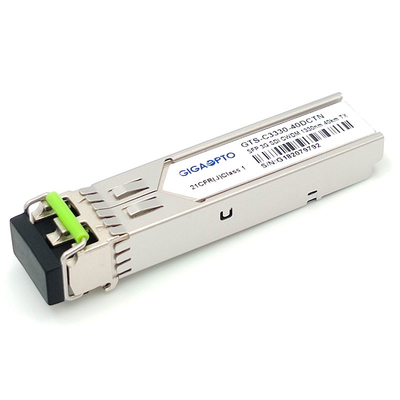

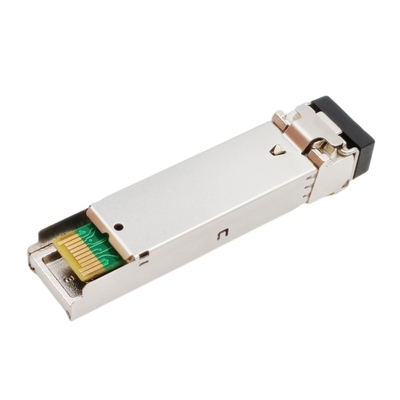

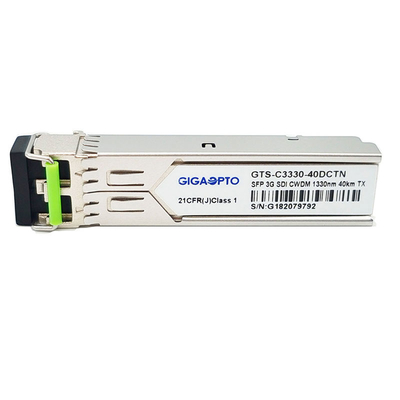

Gigaoptos GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP Senderbaugruppe ist für Einkanal-Video-Übertragungsanwendungen vorbei 40km über einem SMF über einen CWDM-Wellenlängenkanal ab 1270 Nanometer zu 1610nm (20nm jeder Schritt) mit einem Simplex-LC-Verbindungsstück bestimmt. Sie stützt die Datenraten von 50Mb/s zu 2.97Gb/s. Dieser Übermittler ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M bestimmt.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Einrichtungs-Informationen

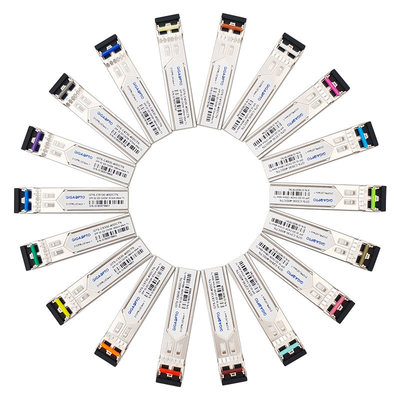

| Teilnummer | Beschreibung 3G SDI CWDM einzelnes TX | CWDM/CH | Abstand (Kilometer) | Steckerbelegung | Klinken-Farbe |
| GTS-C2730-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1270nm/- C27 | 40km | MSA | Hellpurpurn |
| GTS-C2930-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1290nm/- C29 | 40km | MSA | Himmel-Blau |
| GTS-C3130-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1310nm/- C31 | 40km | MSA | Gelbgrün |
| GTS-C3330-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1330nm/- C33 | 40km | MSA | Gelbes ockerhaltiges |
| GTS-C3530-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1350nm/- C35 | 40km | MSA | Rosa |
| GTS-C3730-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1370nm/- C37 | 40km | MSA | Beige |
| GTS-C3930-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1390nm/- C39 | 40km | MSA | Weiß |
| GTS-C4130-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1410nm/- C41 | 40km | MSA | Silber |
| GTS-C4330-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1430nm/- C43 | 40km | MSA | Schwarz |
| GTS-C4530-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1450nm/- C45 | 40km | MSA | Gelb-orange |
| GTS-C4730-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1470nm/- C47 | 40km | MSA | Grau |
| GTS-C4930-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1490nm/- C49 | 40km | MSA | Vlolet |
| GTS-C5130-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1510nm/- C51 | 40km | MSA | Blau |
| GTS-C5330-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1530nm/- C53 | 40km | MSA | Grün |
| GTS-C5530-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1550nm/- C55 | 40km | MSA | Gelb |
| GTS-C5730-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1570nm/- C57 | 40km | MSA | Orange |
| GTS-C5930-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1590nm/- C59 | 40km | MSA | Rot |
| GTS-C6130-40DCTN | einzelner Übermittler 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1610nm/- C61 | 40km | MSA | Brown |
Eigenschaften
Anwendung
PIN Definition
Anmerkung: Gesellschaft von Kinofilm-und Fernsehingenieuren schließen für SMPTE hat Standards für die Behandlung von hochauflösenden Videosignalen mit pathologischem Muster kurz. Standards SMPTES fordern z.Z. 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) und 424M (3G-SDI).
SMPTE 297-2006: Dieser Standard definiert die Faseroptikschnittstelle für das Getriebe und die Aufnahme von SDI-Signalen mit verschiedenen Datenraten: 3G | 12G
SMPTE 259M: 143 bis 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 und 1.485/1.001 Gb/s
SMPTE 424M: 2,97 und 2.97/1.001 Gb/s
Diese Bitgeschwindigkeiten sind für Video 1080p bei 50 oder 60 Bilder pro Sekunde genügend.
