Produktdetails:
|
| Produkt-Name: | 3G-SDI SFP Doppelübermittler | Bandbreite (Gbps): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| Form-Faktor: | Übermittler + Übermittler | Wellenlänge: | 2Tx 1310nm |
| Verbindungsstück: | Doppel-LC-Behälter | Getriebe: | 10km |
| Pin Assignment: | Nicht-MSA Pinout | DDM: | Gestützt |
digitales Video Doppel-übermittlers 3Gbps 1310nm/Audiosfp-Modul stützt pathologische Videomuster für SD-SDI, HD-SDI und 3G-SDI nicht MSA Pinout 10km LC DDM
Funktionsbeschreibung
| Produkt-Name | 3G-SDI SFP Doppel-Übermittler | Bandbreite (Gbps) | 50Mbps - 2.97Gbps |
| Modul-Art | Doppelübermittler | Pin Assignment | Nicht-MSA Pinout |
| Form-Faktor | SFP | Handelstemperatur | 0 zu 70°C (32 zu 158°F) |
| Mittelwellenlänge (TX) | 1310nm | Faser-Länge | 10km @ G.652 |
| Schnittstelle | Doppel-LC-Behälter | Faser-Art | SMF |
| Übermittler-Art | DFB Laser | Empfänger-Art | N/A |
| Stromversorgungs-Spannung | 3.3V | Versorgung gegenwärtig | 300mA |
| Durchschnittliche Spitzenleistung | -5~0 dBm | Löschungs-Verhältnis | >5dB |
| DDM | mit (Nichterfüllung) | Garantie | 3 Jahre |
| OEM/ODM | Gestützt | MTBF | 1,000,000Hours |
| Protokolle | Kompatible Elektrisch-zu-optische Schnittstellen SMPTE 297-2006 | ||
| HDTV-/SDTVservice-Schnittstellen | |||
Verbindungs-Abstand
| Teilnummer | SDI | Datenrate | Max Link Distance |
| GTS-L3330-10DCTT | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Beschreibung

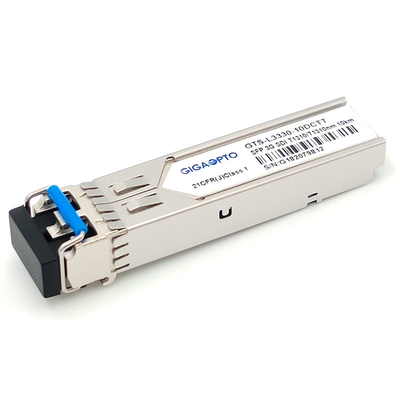

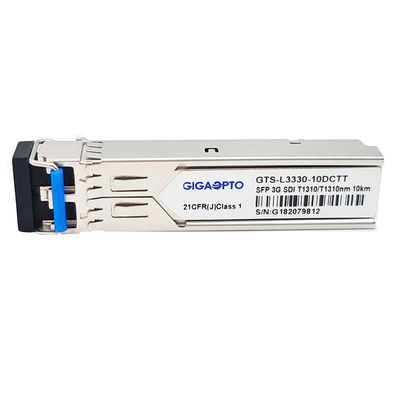

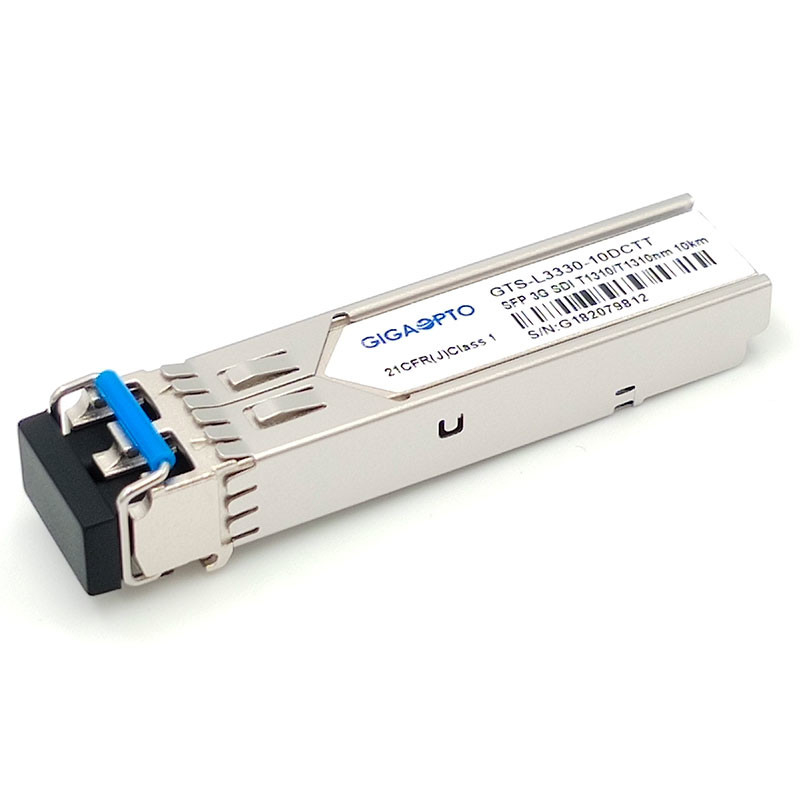

Das GTS-L3330-10DCTT ist ein optischer Monomode--Zweikanalübermittler für Video-Übertragungsanwendungen vorbei 10km Getriebe auf SMF über Wellenlänge 1310nm mit einem Duplex-LC-Verbindungsstück. Es stützt die Datenraten von 50Mb/s zu 2.97Gb/s. Diese Doppelsenderbaugruppe ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M bestimmt.
Es ist ein Zweikanalmodul des optischen Senders. Jeder Kanal besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Die doppelte Senderbaugruppe ist mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel.
Eigenschaften
Anwendung
PIN Definition
