Produktdetails:
|
| Produkt-Name: | Doppelübermittler 3G SFP BiDi | Bandbreite (Gbps): | 50Mbit/s-2.97Gbit/s |
|---|---|---|---|
| Art: | Doppelübermittler in 1 Faserhafen | Mittelwellenlänge: | TX_1 1310nm/TX_2 1550nm |
| Verbindungsstück: | Lc-Simplexbetrieb | Abstand: | 10km |
| Steckerbelegung: | Nicht-MSA | Garantie: | 3-jährig |
Doppelübermittler 3Gbps stützt digitales Video der bidirektionalen 1310nm/1550nm/Audiosfp-Modul pathologische Videomuster für SD-SDI, HD-SDI und 3G-SDI nicht MSA Pinout 10km LC DDM
Funktionsbeschreibung

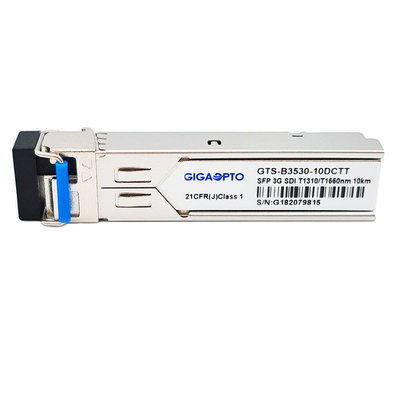

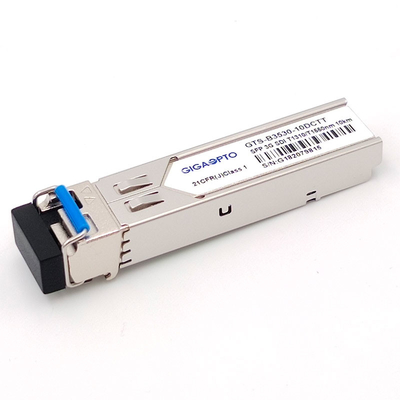

| Produkt-Name | Doppelübermittler 1 Faser BiDi | P/N (Teilnummer) | GTS-B3530-10DCTT |
| Bit-Geschwindigkeits (Gbps) | 50Mb/s- 2.97Gb/s | Pin Assignment | Nicht-MSA Pinout |
| Modul-Art | Doppelübermittler | Betriebstemperatur | 0 zu 70°C/-20 zu 85°C |
| Mittelwellenlänge (TX) | TX_1 1310nm/TX_2 1550nm | Max Fiber Length | 10km |
| Optikstecker | Simplex-LC-Behälter | Medien | SMF |
| Übermittler-Art | DFB BiDi | Empfänger-Komponente | N/A |
| Stromversorgungs-Spannung | 3.3V | Versorgungs-Strom (maximal) | 300mA |
| Spitzenleistung Tx_1 1310nm | -5~0dBm | Löschungs-Verhältnis | >5dB |
| Spitzenleistung Tx_2 1550nm | -8~-3dBm | Garantie-Zeit | 3 Jahre |
| Pathologische Muster-Videounterstützung | Ja | OEM/ODM | Ja |
| Protokolle | SFP MSA, SFF-8472, RoHS, CER, FCC | ||
| Anwendung | SD/HD/3G SDI | ||
| Teilnummer | SDI | Datenrate | Max Link Distance |
| GTS-B3530-10DCTT | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Beschreibung
Das GTS-B3530-10DCTT ist ein 1 bidirektionales Zweikanalgebermodul der Faser, das entworfen ist, um optische digitale serienmäßigsignale zu übertragen, wie in SMPTE 297-2006 definiert. Es stützt die Datenraten von 50Mb/s zu 2.97Gb/s.This, das Doppelsenderbaugruppe speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für SMPTE 259M bestimmt ist, zu Serienrate SMPTE 344M, SMPTE 292M und SMPTE 424M.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Es ist mit Unabhängigem zwei 1310 1550 Nanometerlasers Übermittler Nanometers und. Jeder Übermittler kann Signal von 50 Mb/s 2.97Gb/s mit bis 30 Kilometern Monomodefaser übermitteln, wenn er das GTS-B3530-10DCRR als der Empfänger verwendet. Ein maximaler Abstand von 10 Kilometern ist mit pathologischen Signalen 3Gb/s erreichbar.
Eigenschaften
Anwendung
PIN Definition
