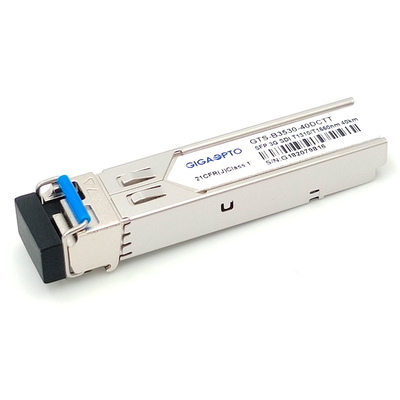

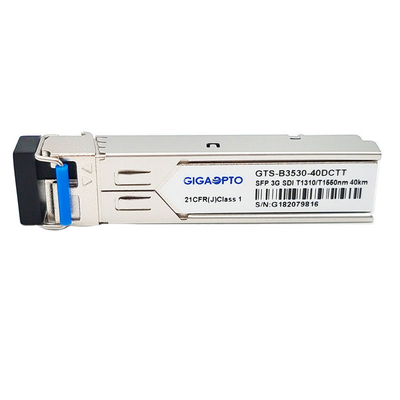

Produktdetails:
|
| Produkt-Name: | 3G SFP BiDi 2TX | Datenrate (Gbps): | 50Mbps-2.97Gbps |
|---|---|---|---|
| Modulart: | Doppelübermittler in BOSA | Wellenlänge: | TX1_1310nm/TX2_1550nm |
| Verbindungsstück: | Simplex-LC | Kabelabstand: | 40km |
| Steckerbelegung: | Nicht-MSA | Garantie: | 3-jährig |
Doppelübermittler 3G stützt digitales Video der bidirektionalen 1310nm/1550nm/Audiosfp-Modul pathologische Videomuster für SD-SDI, HD-SDI und 3G-SDI nicht MSA Pinout 10km Simplexbetrieb LC DDM
Funktionsbeschreibung
| Produkt-Name | Doppelübermittler 3G SDI BiDi | P/N (Teilnummer) | GTS-B3530-40DCTT |
| Datum-klassig (Gbps) | 50Mbps- 2.97Gbps | Pin Assignment | Nicht-MSA Pinout |
| Form-Faktor | SFP BIDI | Betriebstemperatur | 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | TX1_1310nm/TX2_1550nm | Faser-Reichweite | 40km |
| Schnittstelle | Lc-Simplexbetrieb | Kabel-Art | SMF |
| Übermittler-Art | DFB BiDi BOSA | PD-Komponente | N/A |
| Stromversorgungs-Spannung | 3.3V | Versorgungs-Strom (maximal) | 300mA |
| TX1_1310nm aus Energie | -2 | +3dBm | Ext. Ratio | >5dB |
| TX2_1550nm aus Energie | -2 | +3dBm | Garantie | 36-monatig |
| Pathologische Videomuster | Unterstützung als Nichterfüllung | OEM/ODM | Ja |
| Protokolle | SFP MSA, SFF-8472, RoHS, CER, FCC | ||
| Anwendung | Kompatible Elektrisch-zu-optische Schnittstellen SMPTE 297-2006 HDTV-/SDTVservice-Schnittstellen |
||
Beschreibung
Das GTS-B3530-40DCTT ist ein 1 bidirektionales Zweikanalgebermodul der Faser, das entworfen ist, um optische digitale serienmäßigsignale zu übertragen, wie in SMPTE 297-2006 definiert. Es stützt die Datenraten von 50Mb/s zu 2.97Gb/s, diese Doppelsenderbaugruppe ist bestimmt speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Es ist mit Übermittlern zwei unabhängigen Laser-1310nm und 1550nm. Ein maximaler Abstand von 40 Kilometern ist mit pathologischen Signalen 3Gb/s erreichbar.
Diese Senderbaugruppe ist voll mit SFP MSA, Standards SFF-8472 konform. Die eingebaute digitale Diagnostiküberwachung (DDM) erlaubt Zugang zu den Realzeitbetriebsparametern.
Eigenschaften
Anwendung
PIN Definition
