Produktdetails:
|
| Produkt-Name: | Transceiver 6G SDI CWDM | Daten-klassig: | 50Mbps~6Gbps |
|---|---|---|---|
| Paket: | SFP | Schnittstelle: | Lc-Duplex |
| Faser-Reichweite: | 20km | Schlüsselwörter: | Transceiver 6G UHD-SDI |
6Gbps CWDM 1270nm - Videomodul des transceiver-1450nm für SD/HD/3G/6G/SDI
Produkt-Beschreibung von 6G-SDICWDMSFP1270nm~1450nmTransceiver-Reihe
Diese Transceiver-Reihe des Videos 6Gbps sind Hochleistung, kosteneffektives Modul für Zweikanal-Video-Übertragungsanwendungen.
Es stützt Datenraten von 50Mbps zu 5.94Gbps und ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M und ST-2081 bestimmt. Eine maximale Verbindungsreichweite bis 20km über Monomodefaser (SMF) über CWDM-Wellenlänge ab 1270 Nanometer zum Kanal 1450nm.
Der Transceiver schließt drei Abschnitte ein: ein DFB Laser, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA), Reclocker und ein MCU-Prüfer. Der Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA), es ist- mit dem Verbindungsstück SFP+ 20 Stiftkonform, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über ein I2C verfügbar.
Funktionsbeschreibung
| Produkt-Name | 6G Video CWDM SFP | Bitgeschwindigkeit | 50 Mbit/s - 5,94 Gbit/s |
| Modul-Art | Übermittler + Empfänger | MSA/Non-MSA Pinout | MSA |
| Form-Faktor | SFP | Betriebstemperatur | Handels-/Industrial |
| Wellenlängen-Kanal | CWDM (1270~1450) Nanometer | Getriebe | 20km |
| Optikstecker | Duplex LC | Kabel-Art | G.652 SMF |
| Ld-Art | DFB CWDM | PD-Art | PIN |
| Versorgungs-Spannung | 3.3V | Versorgung gegenwärtig | 400mA (maximal) |
| TX-Energie | -6~0dBm | Empfänger-Empfindlichkeit | < -14dB=""> |
| Löschungs-Verhältnis | >7.0dB | Empfänger-Überlastung | > 0.5dBm |
| Digital-Diagnose | Gestützt | Garantie | 3 Jahre |
| Pathologische Muster-Videounterstützung | ja | Gewicht | 0.025kg |
| Anwendung | SD/HD/3G/6G SDI | ||
Eigenschaften
0°C zu +70°C
-40°C zu +85°C
Anwendungen
Einrichtungs-Informationen

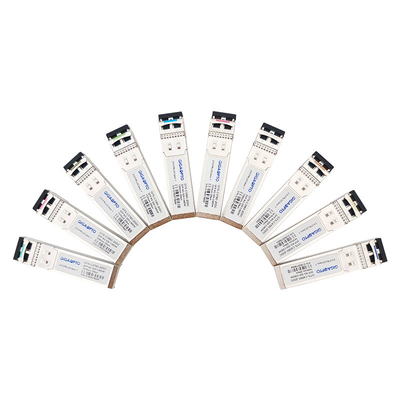

| Teilnummer | Beschreibung | Datenrate | CWDM-Kanal | Kabel-Abstand | Klinken-Farbe |
| GTS-C2760-20DC | Modul 1270nm 6G SDI CWDM DFB SFP PIN 20km SMF Doppel-LC MSA | 6Gbps | 1270nm /-C27 | 20km | Hellpurpurn |
| GTS-C2960-20DC | Modul 1290nm 6G SDI CWDM DFB SFP PIN 20km SMF Doppel-LC MSA | 6Gbps | 1290nm/- C29 | 20km | Himmel-Blau |
| GTS-C3160-20DC | Modul 1310nm 6G SDI CWDM DFB SFP PIN 20km SMF Doppel-LC MSA | 6Gbps | 1310nm/- C31 | 20km | Gelbgrün |

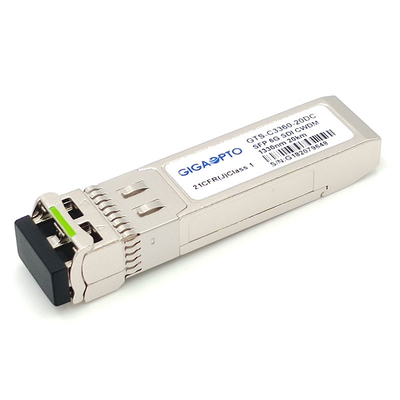

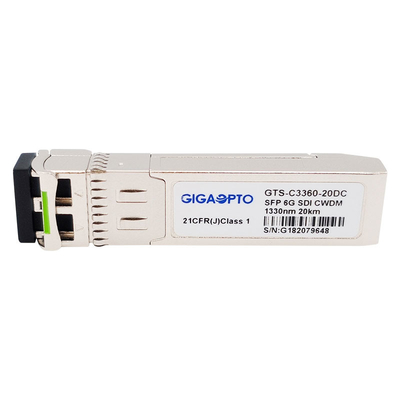

| GTS-C3360-20DC | Modul 1330nm 6G SDI CWDM DFB SFP PIN 20km SMF Doppel-LC MSA | 6Gbps | 1330nm/- C33 | 20km | Gelbes ockerhaltiges |
| GTS-C3560-20DC | Modul 1350nm 6G SDI CWDM DFB SFP PIN 20km SMF Doppel-LC MSA | 6Gbps | 1350nm/- C35 | 20km | Rosa |
| GTS-C3760-20DC | Modul 1370nm 6G SDI CWDM DFB SFP PIN 20km SMF Doppel-LC MSA | 6Gbps | 1370nm/- C37 | 20km | Beige |
| GTS-C3960-20DC | Modul 1390nm 6G SDI CWDM DFB SFP PIN 20km SMF Doppel-LC MSA | 6Gbps | 1390nm/- C39 | 20km | Weiß |
| GTS-C4160-20DC | Modul 1410nm 6G SDI CWDM DFB SFP PIN 20km SMF Doppel-LC MSA | 6Gbps | 1410nm/- C41 | 20km | Silber |
| GTS-C4360-20DC | Modul 1430nm 6G SDI CWDM DFB SFP PIN 20km SMF Doppel-LC MSA | 6Gbps | 1430nm/- C43 | 20km | Schwarz |
| GTS-C4560-20DC | Modul 1450nm 6G SDI CWDM DFB SFP PIN 20km SMF Doppel-LC MSA | 6Gbps | 1450nm/- C45 | 20km | Gelb-orange |
PIN Definition
