Produktdetails:
|
| Produkt-Name: | 6G SMPTE BIDI SFP | Bitgeschwindigkeit: | 50Mbps~5.94Gbps |
|---|---|---|---|
| Paket/Technologie: | SFP 1 Faser | Verbindungsstück: | Lc-Simplexbetrieb |
| Reichweite: | 10km | Schlüsselwörter: | 6G TX1310nm/RX1550nm |
Transceiver-Module MSA 6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km
Produkt-Beschreibung

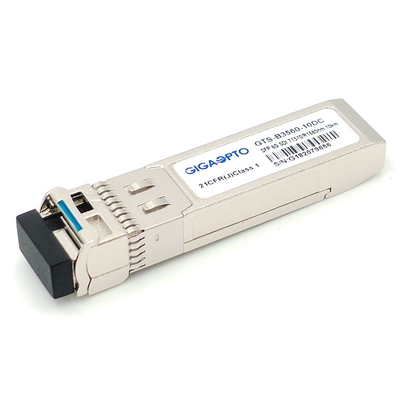

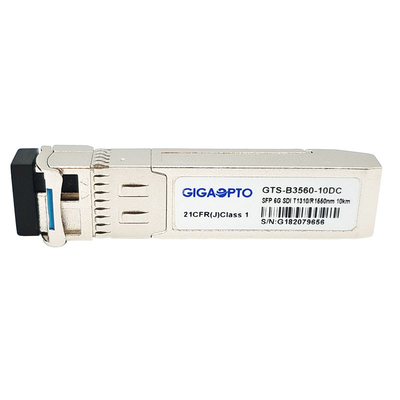

Gigaoptos GTS-B3560-10DC ist ein Faser bidirektionales optisches Transceivermodul SFPs, das für Video-Übertragungsanwendungen bestimmt ist.
Der Transceiver ist entworfenes,/, Datenraten von 50Mbps zu empfangen zu 5.94Gbps zu übertragen und stützt pathologische Muster SDI für SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M und ist Serienrate ST-2081, ein maximaler Abstand von 10 Kilometern mit pathologischen Signalen 6Gbps über einer Monomodefaser (SMF) mit einem Simplex-LC-Verbindungsstück erreichbar.
Der Transceiver besteht aus drei Abschnitten: ein 1310nm DFB Laser-Übermittler, eine PIN-Fotodiode 1550nm integriert mit einem Transwiderstandvorverstärker (TIA), Reclocker und ein MCU-Prüfer. Der Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA), es ist- mit dem Verbindungsstück SFP+ 20 Stiftkonform, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über ein I2C verfügbar.
Funktionsbeschreibung
| Produkt | 6G Video BiDi SFP | Teilnummer | GTS-B3560-10DC |
| Max Data Rate | 5.94Gb/s | MSA Pinout | Ja |
| Modul-artig | Übermittler + Empfänger | Funktionierender Temp. | 0°C zu °C 70°C /-40 zu +85°C |
| Mittelwellenlänge | 1310nm-TX/1550nm-RX | Fasertransmission | 10km |
| Schnittstelle /Polish | Simplex-LC UPC | Faser-Art | SMF G.652 |
| Übermittler-Art | DFB BiDi | Empfänger-Art | PIN |
| Stromversorgungs-Spannung | 3.3V | Totalgegenwärtige (typisch) | 200mA |
| Optische Energie TX | -6~+1dBm | Empfangen Sie Empfindlichkeit | < -14dB=""> |
| Löschungs-Verhältnis | >7.0dB | Digital-Diagnosen | Ja |
| Pathologische Videomuster | Unterstützung als Nichterfüllung | Gewicht | 0.025kg |
| Anwendung | SD/HD/3G/6G SDI | ||
Eigenschaften
0°C zu +70°C
-40°C zu +85°C
Anwendungen
PIN Definition
