Produktdetails:
|
| Produkt: | 6G-SDI CWDM Senderbaugruppe | Datenrate (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Modulart: | Einzelner Übermittler | Wellenlänge: | 1270~1450nm CWDM |
| Schnittstelle: | Simplex-LC-Behälter | Abstand: | 20km |
| MSA/Non MSA: | MSA | OEM/ODM: | Unterstützung |

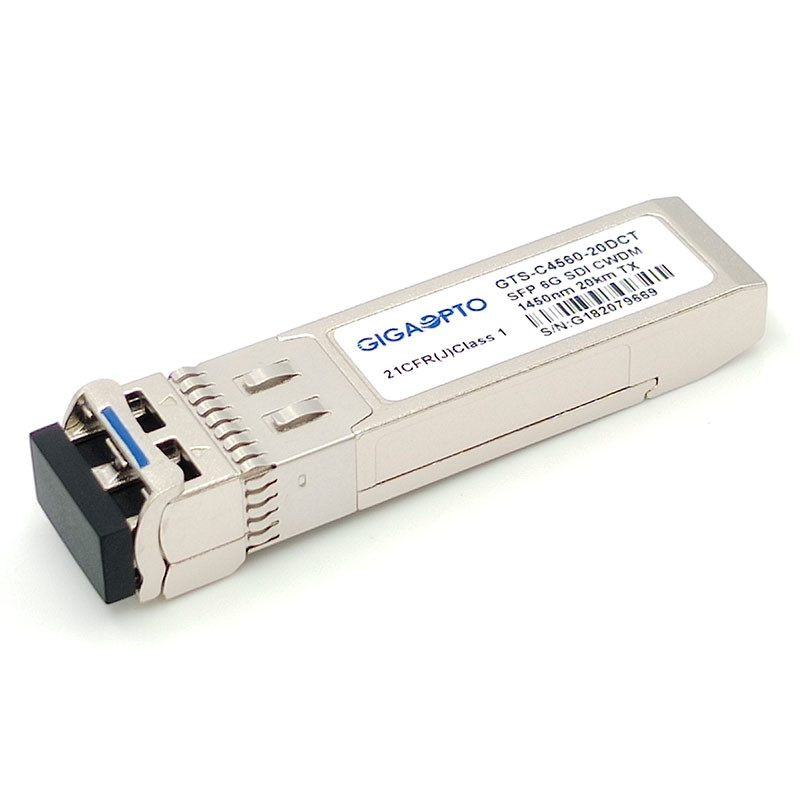

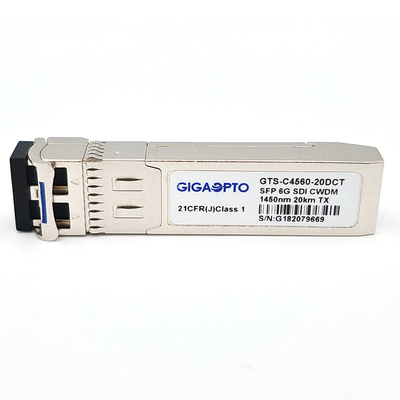

Senderbaugruppe 6G SDI einzelne 1270nm-1450nm CWDM 20km LC DOM MSA
Funktionsbeschreibung
| Produkt | 6G-SDI CWDM Übermittler | P/N | GTS-Cxx60-20DCT |
| Bissen Rata (Gb/s) | 50Mb/s - 5.94Gb/s | Pin Assignment | MSA |
| Art | Einzelner Übermittler | Temperatur | 0 zu 70°C (32 zu 158°F) |
| Mittelwellenlänge (TX) | 1270nm~1450nm | Getriebe | 20km |
| Verbindungsstück-Art | Simplex-LC | Kabel-Art | G.652 SMF |
| TX-Art | CWDM DFB Laser | RX-Teil | N/A |
| TX-Heraus-Energie (dBm) | -8~ -3dBm | Löschungs-Verhältnis (DB) | >5dB |
| Pathologische Videomuster | Unterstützung als Nichterfüllung | Digital-Diagnoseüberwachung | Gestützt |
| OEM/ODM | Gestützt | Garantie-Zeit | 3 Jahre |
| Anwendungen | SD/HD/3G/6G SDI | ||
Beschreibung
Gigaoptos GTS-Cxx60-20DCT 6G SDI ist einzelne Videosenderbaugruppe für Einkanal-Video-Übertragungsanwendungen vorbei 20km über Einmodenfaser G.652 über einen CWDM-Wellenlängenkanal ab 1270 Nanometer zu 1450nm (20nm jeder Schritt) mit einem Simplex-LC-Verbindungsstück bestimmt. Sie stützt die Datenraten von 50Mb/s zu 5.94Gb/s. Dieser Übermittler ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M und ST-2081 bestimmt.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Diese Senderbaugruppe ist voll mit MSA SFP konform und SFF-8472, digitale Diagnoserealzeitkontrollfunktion ist durch die I2C-Schnittstelle verfügbar.
Es ist für hochauflösende digitale Rundfunkanwendungen passend.
Einrichtungs-Informationen

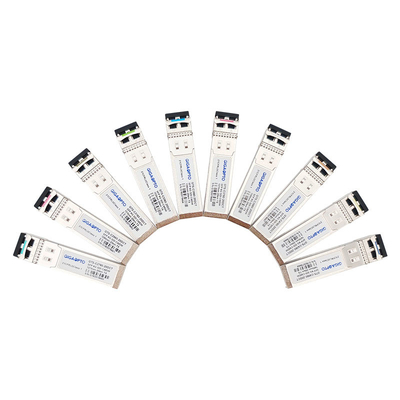

| Teilnummer | Beschreibung | Datenrate | CWDM-Kanal | Max Reach (Kilometer) | Klinken-Farbe |
| GTS-C2760-20DCT | einzelne Senderbaugruppe 6G SDI CWDM LC MSA | 6Gbps | 1270nm/- C27 | 20km | Hellpurpurn |
| GTS-C2960-20DCT | einzelne Senderbaugruppe 6G SDI CWDM LC MSA | 6Gbps | 1290nm/- C29 | 20km | Himmel-Blau |
| GTS-C3160-20DCT | einzelne Senderbaugruppe 6G SDI CWDM LC MSA | 6Gbps | 1310nm/- C31 | 20km | Gelbgrün |
| GTS-C3360-20DCT | einzelne Senderbaugruppe 6G SDI CWDM LC MSA | 6Gbps | 1330nm/- C33 | 20km | Gelbes ockerhaltiges |
| GTS-C3560-20DCT | einzelne Senderbaugruppe 6G SDI CWDM LC MSA | 6Gbps | 1350nm/- C35 | 20km | Rosa |
| GTS-C3760-20DCT | einzelne Senderbaugruppe 6G SDI CWDM LC MSA | 6Gbps | 1370nm/- C37 | 20km | Beige |
| GTS-C3960-20DCT | einzelne Senderbaugruppe 6G SDI CWDM LC MSA | 6Gbps | 1390nm/- C39 | 20km | Weiß |
| GTS-C4160-20DCT | einzelne Senderbaugruppe 6G SDI CWDM LC MSA | 6Gbps | 1410nm/- C41 | 20km | Silber |
| GTS-C4360-20DCT | einzelne Senderbaugruppe 6G SDI CWDM LC MSA | 6Gbps | 1430nm/- C43 | 20km | Schwarz |
| GTS-C4560-20DCT | einzelne Senderbaugruppe 6G SDI CWDM LC MSA | 6Gbps | 1450nm/- C45 | 20km | Gelb-orange |
Eigenschaften
Anwendungen
PIN Definition
