Produktdetails:
|
| Einzelteil: | einzelner Übermittler 6G SDI CWDM | Bandbreite (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Form-Faktor: | SFP | Wellenlänge (TX): | 1270~1450nm CWDM |
| Verbindungsstück: | Lc-Simplexbetrieb | Reichweite: | 20km |
| Pin Assignment: | Nicht-MSA | Höhepunkt: | Einzelner Übermittler DVI CWDM |

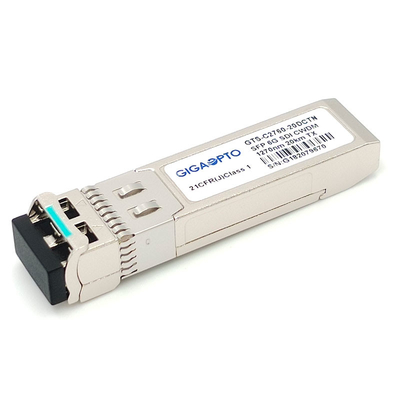

einzelne Senderbaugruppe 6G SDI CWDM 1270nm-1450nm SFP 20km SMF LC DDM nicht MSA
Funktionsbeschreibung
| Einzelteil-Name | 6G-SDI CWDM einzelner Übermittler | Teilnummer | GTS-Cxx60-20DCTN |
| Bandbreite (Gbps) | 50Mbps - 5.94Gbps | MSA/Non-MSA | Nicht MSA Pinout |
| Form /Technology | SFP/Single TX | Temperatur | 0 zu 70°C (32 zu 158°F) |
| Wellenlänge (TX) | 1270nm~1450nm CWDM | Faser-Abstand | 20km |
| Verbindungsstück | LC Simplex-UPC | Faser-Art | G.652 SMF |
| Übermittler | CWDM DFB Laser | Empfänger | N/A |
| Durchschnittliche TX-Energie (dBm) | -8~ -3dBm | Löschungs-Verhältnis (DB) | >5dB |
| Pathologische Videomuster | Unterstützung als Nichterfüllung | DDM/DOM | Gestützt |
| Stückgewicht | 25gram | Garantie-Zeit | 3 Jahre |
| Anwendungen | SD/HD/3G/6G SDI | ||
Beschreibung
Gigaoptos GTS-Cxx60-20DCTN 6G SDI ist einzelne Videosenderbaugruppe für Einkanal-Video-Übertragungsanwendungen vorbei 20km über Einmodenfaser G.652 über einen CWDM-Wellenlängenkanal ab 1270 Nanometer zu 1450nm (20nm jeder Schritt) mit einem Simplex-LC-Verbindungsstück bestimmt. Sie stützt die Datenraten von 50Mb/s zu 5.94Gb/s. Dieser Übermittler ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M und ST-2081 bestimmt.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Diese Senderbaugruppe ist voll mit MSA SFP konform und SFF-8472, digitale Diagnoserealzeitkontrollfunktion ist durch die I2C-Schnittstelle verfügbar.
Es ist für hochauflösende digitale Rundfunkanwendungen passend.
Einrichtungs-Informationen
| Teilnummer | Description-6Gbps SDI SFP 20km | CWDM-Kanal | Max Reach (Kilometer) | Temperatur |
| GTS-C2760-20DCTN | einzelne Senderbaugruppe 6G SDI CWDM LC nicht MSA | 1270nm/- C27 | 20km | COM. |
| GTS-C2960-20DCTN | einzelne Senderbaugruppe 6G SDI CWDM LC nicht MSA | 1290nm/- C29 | 20km | COM. |
| GTS-C3160-20DCTN | einzelne Senderbaugruppe 6G SDI CWDM LC nicht MSA | 1310nm/- C31 | 20km | COM. |
| GTS-C3360-20DCTN | einzelne Senderbaugruppe 6G SDI CWDM LC nicht MSA | 1330nm/- C33 | 20km | COM. |
| GTS-C3560-20DCTN | einzelne Senderbaugruppe 6G SDI CWDM LC nicht MSA | 1350nm/- C35 | 20km | COM. |
| GTS-C3760-20DCTN | einzelne Senderbaugruppe 6G SDI CWDM LC nicht MSA | 1370nm/- C37 | 20km | COM. |
| GTS-C3960-20DCTN | einzelne Senderbaugruppe 6G SDI CWDM LC nicht MSA | 1390nm/- C39 | 20km | COM. |
| GTS-C4160-20DCTN | einzelne Senderbaugruppe 6G SDI CWDM LC nicht MSA | 1410nm/- C41 | 20km | COM. |
| GTS-C4360-20DCTN | einzelne Senderbaugruppe 6G SDI CWDM LC nicht MSA | 1430nm/- C43 | 20km | COM. |
| GTS-C4560-20DCTN | einzelne Senderbaugruppe 6G SDI CWDM LC nicht MSA | 1450nm/- C45 | 20km | COM. |
Eigenschaften
Anwendungen
PIN Definition
