Produktdetails:
|
| Einzelteil-Name: | einzelner Empfänger 6G Ultra-SDI | Bandbreite (Gbps): | 50Mbps - 5.94Gbps |
|---|---|---|---|
| Modulart: | PIN Receiver | Form-Faktor: | SFP |
| Wellenlänge: | 1310nm | Schnittstelle: | Simplex-LC |
| Kabellänge: | 10km | Pin Assignment: | Nicht MSA |
6G SDI SMPTE SFP einzelne Empfängerbausteine PIN 10km SMF LC NICHT-MSA
Funktionsbeschreibung
| Name | einzelner Empfänger 6G Ultra-SDI | Max Bit Rate | 5.94Gbps |
| Verpacken | SFP | Pin Assignment | Nicht MSA Pin-heraus |
| Pathologische Videomuster | Unterstützung | Betriebstemperatur | Handels-/Industrial |
| Mittelwellenlänge (RX) | 1310nm-RX | Kabel-Verbindungs-Länge | 10km @ G.652 |
| Verbindungsstück-Art | Lc-Simplexbetrieb | Kabel-Art | Monomodefaser |
| TX Laser-Teil | N/A | Empfänger-Art | Pin-Fotodetektor |
| Stromversorgungs-Spannung | 3.3V | Versorgungs-Strom (typisch) | 150mA |
| Protokolle | SFP MSA | Rx-Sättigung | > 0dBm |
| Empfindlichkeit (PRBS) | SD-SDI:<-20dbm> | ||
| Empfindlichkeit (pathologisch) | SD-SDI:<-16dbm> | ||
| Digital-Diagnose | Mit | Garantie | 3 Jahre |
| OEM/ODM | Gestützt | MTBF | 1,000,000Hours |
| Anwendung | SD/HD/3G/6G SDI | ||
Beschreibung

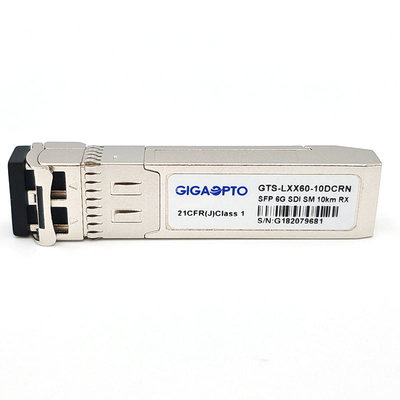

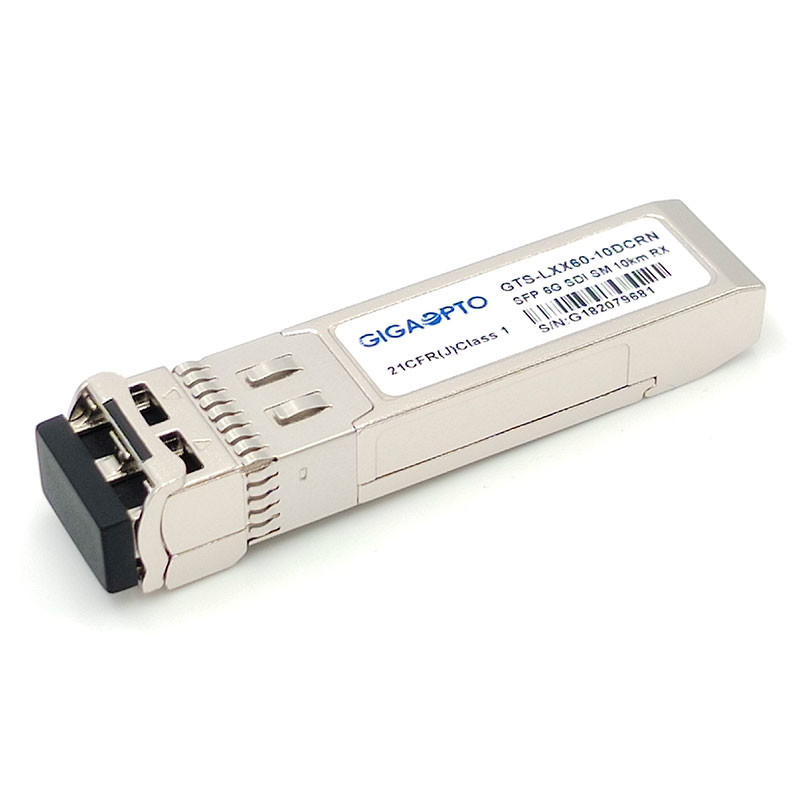

Gigaoptos GTS-LXX60-10DCRN 6G Video ist einzelner Empfängerbaustein SFPs für Einkanal-Video-Übertragungsanwendungen bestimmt. Er stützt die Datenraten von 50Mb/s zu 5.94Gb/s. Dieser Empfängerbaustein ist speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M und ST-2081 bestimmt. Ein maximales Getriebe kann bis 10km über Einmodenfaser über Wellenlänge 1310nm mit einem Simplex-LC-Verbindungsstück erreichen
Der Empfänger besteht aus einer PIN-Fotodiode, die mit einem Transwiderstandvorverstärker (TIA) integriert wird und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Die Empfänger sind mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel.
Eigenschaften
Anwendungen
PIN Definition
