Produktdetails:
|
| Einzelteil-Name: | Doppelübermittler 6G SDI BIDI | Geschwindigkeit: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Technologie: | Doppel-TX in einem BOSA, BIDI | Mittelwellenlänge: | 1310nm_TX1/1490nm_TX2 |
| Optikstecker: | Lc-Simplexbetrieb | Kabellänge: | 10km |
| MSA/Non MSA: | Nicht MSA |

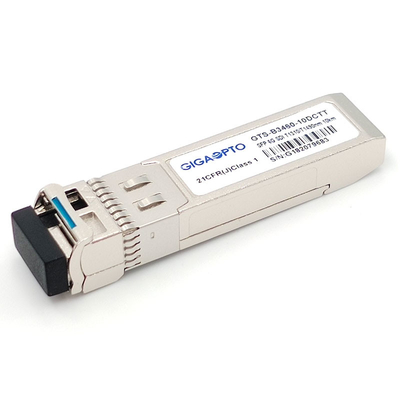

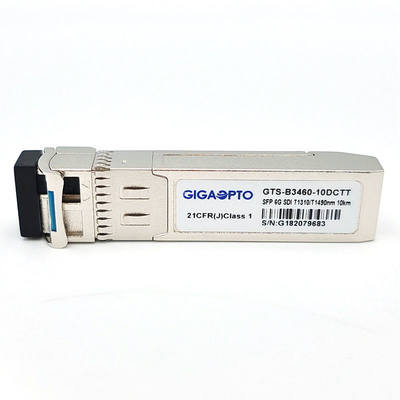

Doppelsenderbaugruppen 6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC NICHT-MSA
Funktionsbeschreibung
| Einzelteil-Name | Doppelübermittler 6G SDI SMPTE SFP | P/N | GTS-B3460-10DCTT |
| Modul-Art | Doppel-TX in BOSA, 1 Faser | Max Bit Rate | 5.94Gbps |
| Form-Faktor | SFP BIDI | Umwelt | Betrieb -5 zu 70°C |
| Mittelwellenlänge (TX) | 1310nm_TX1/1490nm_TX2 | Max Fiber Distance | 10km @ 9/125μm SMF |
| Schnittstelle | Simplex-LC UPC | Kabel-Art | Einmodenfaser |
| Übermittler | DFB | Empfänger-Teil | N/A |
| Stromversorgungs-Spannung | 3.3V | Versorgung gegenwärtig | 500mA (maximal) |
| TX-Heraus-Energie (dBm) | -8~0 dBm | Löschungs-Verhältnis | >3.5dB |
| Digital-Diagnose | Unterstützung (Nichterfüllung) | Pin Assignment | Nicht-MSA Pinout |
| Anwendung | SD/HD/3G/6G SDI | ||
Beschreibung
Gigaoptos GTS-B3460-10DCTT ist ein 1 bidirektionales Zweikanalgebermodul der Faser, das entworfen ist, um optische digitale serienmäßigsignale zu übertragen, wie in SMPTE 297-2006 definiert. Es stützt die Datenraten von 143Mb/s zur Serienrate 5.94Gb/s.This, das Doppelsenderbaugruppe speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für bestimmt ist SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M und ST-2081.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Es ist mit Unabhängigem zwei 1310 1490 Nanometerlasers Übermittler Nanometers und. Ein maximaler Abstand von 10 Kilometern ist mit pathologischen Signalen 6Gb/s erreichbar.
Eigenschaften
Werbung: -5°C~70°C
Anwendung
Standard
Pin-Definition
| Kein Pin | Symbol | Name/Beschreibung | Energie folgend. | Anmerkungen |
| 1 | VeeT | Übermittler-Boden | 1. | |
| 2 | NC | Nicht angeschlossen | 3. | |
| 3 | NC | Nicht angeschlossen | 3. | |
| 4 | MOD_ABS | Das abwesende Modul, schließen an VeeT im Modul an | 3. | 1 |
| 5 | SCL | 2-drahtige serielle Schnittstellen-Uhr-Linie, LVTTL-I | 3. | 2 |
| 6 | SDA | 2-drahtige serielle Schnittstellen-Datenleitung, LVTTL-I/O | 3. | 2 |
| 7 | VeeT | Übermittler-Boden | 1. | |
| 8 | TD2+ |
Übermittler (1310nm) Nicht-umgekehrte DATEN herein. Wechselstrom verband. CML-I |
3. | |
| 9 | TD2- |
Übermittler (1310nm) umgekehrte DATEN herein. Wechselstrom verband. CML-I |
3. | |
| 10 | TX2_DIS |
Sperrungs-Input des Übermittler-(1310nm), LVTTL-I Hoch: Übermittler weg Tief: Übermittler an |
3. | 3 |
| 11 | Drehen Sie sich | Empfänger-Boden | 1. | |
| 12 | NC | Nicht angeschlossen | 3. | |
| 13 | NC | Nicht angeschlossen | 3. | |
| 14 | VeeT | Übermittler-Boden | 1. | |
| 15 | VccT | Übermittler-Stromversorgung | 2. | |
| 16 | VccT | Übermittler-Stromversorgung | 2. | |
| 17 | VeeT | Übermittler-Boden | 1. | |
| 18 | TD1+ |
Übermittler (1490nm) Nicht-umgekehrte DATEN herein. Wechselstrom verband. CML-I |
3. | |
| 19 | TD1- |
Übermittler (1490nm) umgekehrte DATEN herein. Wechselstrom verband. CML-I |
3. | |
| 20 | TX1_DIS |
Sperrung des Übermittler-(1490nm), LVTTL-I Hoch: Übermittler weg Tief: Übermittler an |
3. | 4 |
Energie folgend: Pin-Verpflichtungsreihenfolge während der heißen Verstopfung.
Anmerkung 1. MOD_ABS wird an VeeT innerhalb des Moduls angeschlossen.
Anmerkung 2. SDA&SCL (I2C) wird mit 4.7k - Widerstände 10kΩ auf Wirtsbrett hochgezogen.
Anmerkung 3. Tx2_DIS wird zu VccT mit einem 4.7k - Widerstand 10kΩ innerhalb des Moduls hochgezogen.
Anmerkung 4. Tx1_DIS wird zu VccT mit einem 4.7k - Widerstand 10kΩ innerhalb des Moduls hochgezogen.
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
