Produktdetails:
|
| Einzelteil: | Doppelempfänger 6G SDI Video-BIDI | Technologie: | 2 Empfänger in BOSA, 1 Faser |
|---|---|---|---|
| Paket: | SFP | Mittelwellenlänge: | RX1_1310nm/RX2_1490nm |
| Schnittstelle: | Simplex-LC | Betriebstemperatur: | -5 zu 70°C |
| Garantie: | 3 Jahre | Schlüsselwörter: | 6G-SDI Doppel-PIN Receiver Module |
6G SDI SMPTE SFP RX1310nm RX1490nm Doppelempfängerbaustein PIN 10km SMF BIDI LC NICHT-MSA
Funktionsbeschreibung

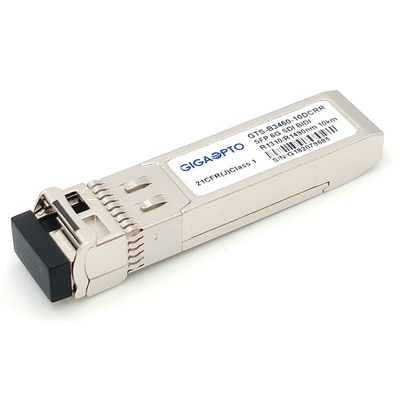

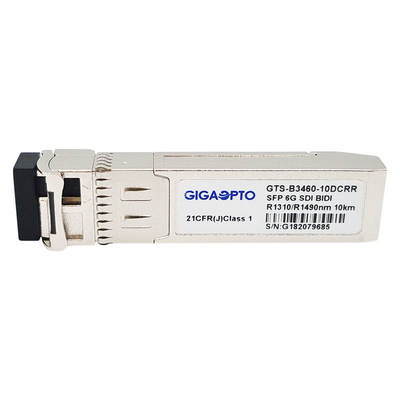

| Einzelteil-Name | Doppelempfänger 6G SDI SMPTE SFP | P/N | GTS-B3460-10DCRR |
| Modul-Art | Doppel-RX in BOSA, 1 Faser | Bandbreite (Gbps) | 0.143Gbps - 5.94Gbps |
| Form-Faktor | SFP BIDI | Umwelt | Betrieb -5 zu 70°C |
| Wellenlänge | RX1_1310nm/RX2_1490nm | Reichweite | 10km @ 9/125μm SMF |
| Verbindungsstück-Art | Lc-Simplexbetrieb | Kabel-Art | G.652 SMF |
| Übermittler-Teil | N/A | Empfänger-Art | Pin-Fotodetektor |
| Stromversorgungs-Spannung | 3.3V | Versorgungs-Strom (maximal) | 500mA |
| Empfänger-Empfindlichkeit | <-15dbm> | Eingegebene Sättigungs-Energie | > 0dBm |
| Diagnose (DDM/DOM) | Unterstützung | Pin Assignment | Nicht-MSA Pinout |
| Stückgewicht | 0.025kg | Garantie-begrenzte Zeit | 36-monatig |
| Anwendung | SD/HD/3G/6G SDI | ||
Beschreibung
Das GTS-B3460-10DCRR ist ein 1 Faserbidirektionaler Zweikanalempfängerbaustein, der entworfen ist, um optische digitale serienmäßigsignale zu empfangen, wie in SMPTE 297-2006 definiert. Es stützt die Datenraten von 143Mb/s zur Serienrate 5.94Gb/s.This, das Doppelempfängerbaustein speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für bestimmt ist SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M und ST-2081.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Es ist mit Unabhängigem zwei 1310 Nanometer und 1490 Nanometer PIN-Fotodetektor. Ein maximaler Abstand von 10 Kilometern ist mit pathologischen Signalen 6Gb/s erreichbar.
Eigenschaften
Anwendung
Standard
Pin-Definition
| Kein Pin | Symbol | Name/Beschreibung | Energie folgend. | Anmerkungen |
| 1 | Drehen Sie sich | Empfänger-Boden | 1. | |
| 2 | RD2- |
Empfänger (1310nm) umgekehrte DATEN heraus. Wechselstrom verband. CML-O |
3. | |
| 3 | RD2+ |
Empfänger (1310nm) Nicht-umgekehrte DATEN heraus. Wechselstrom verband. CML-O |
3. | |
| 4 | MOD_ABS | Das abwesende Modul, schließen an, um sich in Modul zu drehen | 3. | 1 |
| 5 | SCL | 2-drahtige serielle Schnittstellen-Uhr-Linie, LVTTL-I | 3. | 2 |
| 6 | SDA | 2-drahtige serielle Schnittstellen-Datenleitung, LVTTL-I/O | 3. | 2 |
| 7 | Drehen Sie sich | Empfänger-Boden | 3. | |
| 8 | NC | Nicht angeschlossen | 3. | |
| 9 | NC | Nicht angeschlossen | 3. | |
| 10 | RX_LOS1 |
Verlust des Empfänger-(1490nm) des Signalanzeichens, LVTTL-O Hoch: Verlust des Signals Tief: Signal ermittelt |
1. | 3 |
| 11 | Drehen Sie sich | Empfänger-Boden | 1. | |
| 12 | RD1- |
Empfänger (1490nm) umgekehrte DATEN heraus. Wechselstrom verband. CML-O |
3. | |
| 13 | RD1+ |
Empfänger (1490nm) Nicht-umgekehrte DATEN heraus. Wechselstrom verband. CML-O |
3. | |
| 14 | Drehen Sie sich | Empfänger-Boden | 1. | |
| 15 | VccR | Empfänger-Stromversorgung | 2. | |
| 16 | VccR | Empfänger-Stromversorgung | 2. | |
| 17 | Drehen Sie sich | Empfänger-Boden | 1. | |
| 18 | NC | Nicht angeschlossen | 3. | |
| 19 | NC | Nicht angeschlossen | 3. | |
| 20 | RX_LOS2 |
Verlust des Empfänger-(1310nm) des Signalanzeichens, LVTTL-O Hoch: Verlust des Signals Tief: Signal ermittelt |
1. | 4 |
Energie folgend: Pin-Verpflichtungsreihenfolge während der heißen Verstopfung.
Anmerkung 1. MOD_ABS wird an VeeT innerhalb des Moduls angeschlossen.
Anmerkung 2. SDA&SCL (I2C) wird mit 4.7k - Widerstände 10kΩ auf Wirtsbrett hochgezogen.
Anmerkung 3. RX_LOS1 wird mit 4.7k - Widerstände 10kΩ auf Wirtsbrett hochgezogen.
Anmerkung 4. T RX_LOS2 wird mit 4.7k - Widerstände 10kΩ auf Wirtsbrett hochgezogen.
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
