Produktdetails:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| Hervorheben: | Bidirektionaler optischer Transceiver 10GBASE-BX,Bidirektionaler optischer Transceiver XFP,Bidirektional anderes optisches Transceiver-Modul |
||

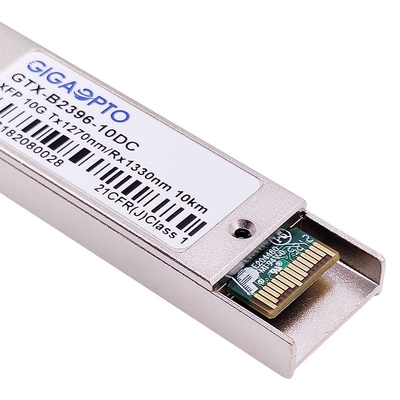

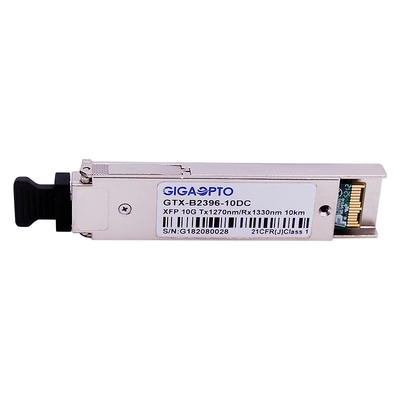

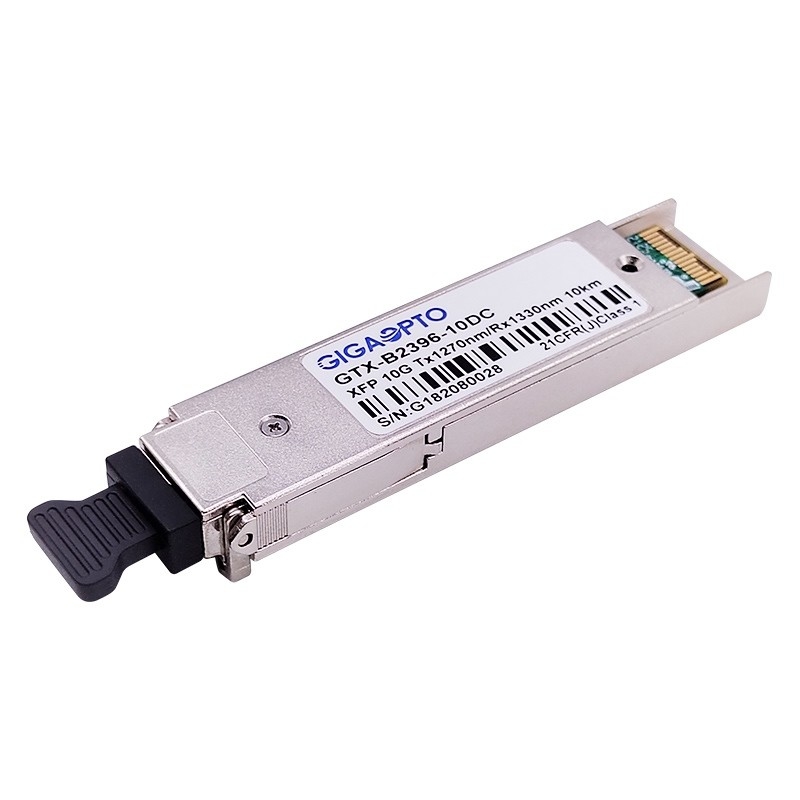

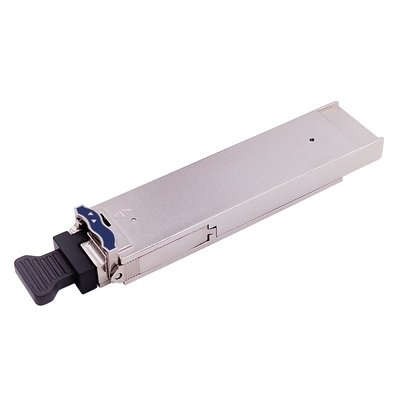

10GBASE-BX XFP bidirektionale Transceiver 1270nm/1330nm 10km LC DOM
Beschreibung
Gigaopto's10GBASE-BX XFP ist ein heiß-steckbares bidirektionales Transceivermodul XFP.
Der Übermittlerabschnitt verwendet ein 1270nm DFB, das Laser der Klasse 1 ist, der entsprechend internationaler Sicherheitsnorm IEC-60825 konform ist. Der Empfängerabschnitt benutzt einen Empfänger der PIN-Fotodiode 1330nm, der 10km Getriebe über Einmodenfaser des einzelnen Stranges (G.652 SMF) liefert.
Funktionen Digital-sind Diagnoseüberwachung (DDM) über eine I2C-Schnittstelle, die Echtzeitüberwachung der Transceivertemperatur liefert, gegenwärtige Laser-Neigung, optische Energie verfügbar, empfingen optische Energie- und Transceiverversorgungsspannung.
Das 10GBASE-BX XFP stimmt mit XFP MSA Rev 4,5 Spezifikationen, 10 Gigabit Ethernet-Spezifikationen (10GBASE-LR/LW pro IEEE 802.3ae) und Kanal der Faser-10G überein (1200-SM-LL-L). Der Transceiver ist auch ein Laser-Produkt der Klasse 1, das mit Standards FDA/CDRH und IEC-60825 übereinstimmt.
Spezifikation
| Produkt-Name | 10GBASE-BX XFP | Teilnummer | GTX-B2396-10DC |
| Form-Faktor | XFP | Bitgeschwindigkeit (Gbps) | 10Gbps |
| Mittelwellenlänge | 1270nm - TX/1330nm - RX | Getriebe | 10km |
| Verbindungsstück | Lc-Simplexbetrieb | Kabel-Art | SMF |
| Übermittler-Teil | DFB BiDi | Empfänger-Teil | PIN |
| TX-Energie | -5 | 0dBm | Empfänger-Empfindlichkeit | < -14dBm=""> |
| Löschungs-Verhältnis | > DB 3,5 | Überlastungs-Energie | > 0,5 dBm |
| Leistungsaufnahme | <1> | Funktionierende Gehäusetemperatur | 0 zu 70°C/-40 zu 85°C |
| DDM/DOM | Unterstützung (Nichterfüllung) | Garantie-begrenzte Zeit | 3 Jahre |
Eigenschaften
Anwendungen
10GBASE-BX XFP optische Eigenschaften
| Parameter | Symbol | Min. | Typisch | Maximum. | Einheit |
| Leistungsbilanz | 9 | DB | |||
| Datenrate | 9,95 | 11,3 | Gbps | ||
| Übermittler | |||||
| Mitte-Wellenlänge | λC | 1260 | 1270 | 1280 | Nanometer |
| Spektralbreite (- 20dB) | Δλ | 1 | Nanometer | ||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | ||
| Durchschnittliches Ausgangsleistungs-*note3 | Schellfisch, AVG | -5 | 0 | dBm | |
| Löschungs-Verhältnis | ER | 3,5 | DB | ||
| Durchschnittliche Energie WEG des Übermittlers | -30 | dBm | |||
| Relative Intensitäts-Geräusche | RIN | -128 | dB/Hz | ||
| TX-Sperrung erklären Zeit | t_off | 10 | wir | ||
| Empfänger | |||||
| Mitte-Wellenlänge | λC | 1320 | 1340 | Nanometer | |
| Empfindlichkeit *note4 | PIN | -14 | dBm | ||
| Empfänger-Überlastung | PMAX | 0,5 | dBm | ||
| LOS De-erklären | LOSD | -16 | dBm | ||
| LOS erklären | LOSA | -28 | dBm | ||
