Produktdetails:
|
| Produkt-Name: | einzelner Übermittler 3G | Bandbreite: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| Mittelwellenlänge: | TX-1310nm | Pin Assignment: | Nicht MSA |
| Verbindungsstück: | LC | Reichweite: | 10km |
| DDM: | JA | Garantie: | 36-monatig |
| Schlüsselwörter: | einzelner Übermittler 3G SEPTE SFP | ||
| Hervorheben: | einzelne 1310nm Senderbaugruppe,10km einzelne Senderbaugruppe,Nicht MSA 3G SDI SFP |
||

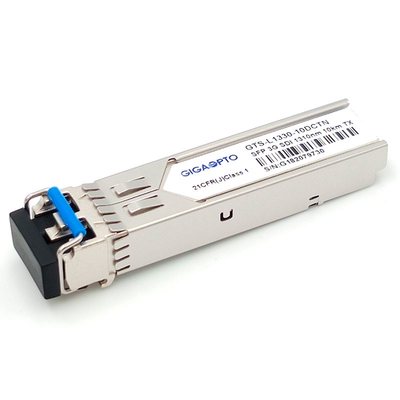

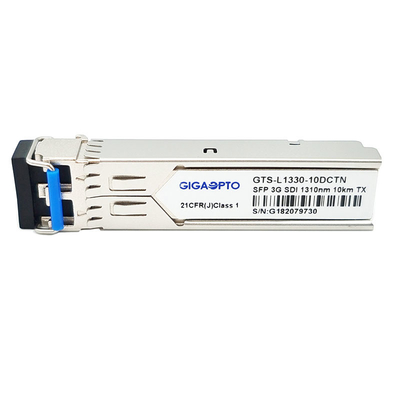

Nicht pathologische Videomuster-einzelne Senderbaugruppe DDM MSAs HD-SDI SD-SDI 3G-SDI SFP Tx 1310nm 10km
Funktionsbeschreibung
| Produkt-Name | einzelner Übermittler 3G SDI | P/N (Teilnummer) | GTS-L1330-10DCTN |
| Bandbreite | 50Mb/s - 2.97Gb/s | Pin Assignment | Nicht-MSA |
| Modul-Art | Einzelnes TX | Temperaturspanne | 0 zu 70°C (32 zu 158°F) |
| Mittelwellenlänge (TX) | 1310nm | Kabel-Abstand | 10km |
| Verbindungsstückart | Simplex-LC | Faser-Art | Monomodefaser |
| Übermittler-Art | DFB Laser | Empfänger-Art | N/A |
| Stromversorgungs-Spannung | 3.3V | Gegenwärtig (maximal) | 350mA |
| Durchschnittliche Spitzenleistung | -5~0dBm | Löschungs-Verhältnis | >5.0dB |
| Pathologische Muster | Unterstützung als Nichterfüllung | DDM | Gestützt |
| OEM/ODM | Gestützt | Gewicht | 0.025kg |
| Anwendungen | Kompatible Elektrisch-zu-optische Schnittstellen SMPTE 297-2006 | ||
| HDTV-/SDTVservice-Schnittstellen | |||
Beschreibung
Gigaoptos GTS-L1330-10DCTN 3G SDI, das Video-Senderbaugruppe SFPs TX für Einkanal-Video-Übertragungsanwendungen über 10km Getriebe auf SMF über 1310nm Wellenlänge mit einem Simplex-LC-Verbindungsstück, es bestimmt ist, stützt die Datenraten von 50Mb/s zu 2.97Gb/s, dieser Übermittler ist bestimmt speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Eigenschaften
Anwendung
PIN Definition
Anmerkung: Gesellschaft von Kinofilm-und Fernsehingenieuren schließen für SMPTE hat Standards für die Behandlung von hochauflösenden Videosignalen mit pathologischem Muster kurz. Standards SMPTES fordern z.Z. 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) und 424M (3G-SDI). „SMPTE 424M“ ist ein Standard, der nach SMPTE 259M, SMPTE 344M erweitert, und SMPTE 292M, zulassend Bitgeschwindigkeiten von 2,970 Gbit/s und von 2.970/1.001 Gbit/s über einem Einzelfaserkabel. Diese Bitgeschwindigkeiten sind für Video 1080p bei 50 oder 60 Bilder pro Sekunde genügend.
