Produktdetails:
|
| Produkt-Name: | einzel--TX Modul Video 3G SFPs | Bandbreite (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Mittelwellenlänge: | TX1550nm ohne RX | Pin Assignment: | MSA Pin-heraus |
| Optikstecker: | Lc-Behälter | Reichweite: | 40km auf SMF |
| Temp: | Werbung | Schlüsselwörter: | Video SFP |
| Hervorheben: | Video-SFP-Übermittler,Übermittler 3Gbps SFP,Übermittler 1550nm SFP |
||
Pathologische Videomuster-einzelne Senderbaugruppe DDM MSAs 3G-SDI SFP Tx nur 1550nm 40km
Funktionsbeschreibung

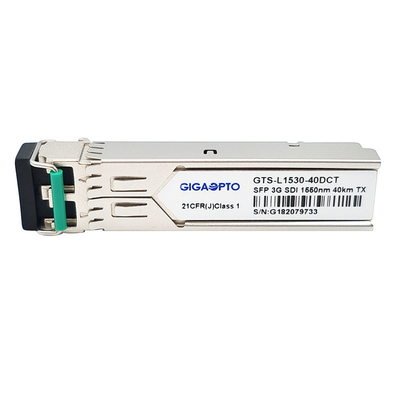

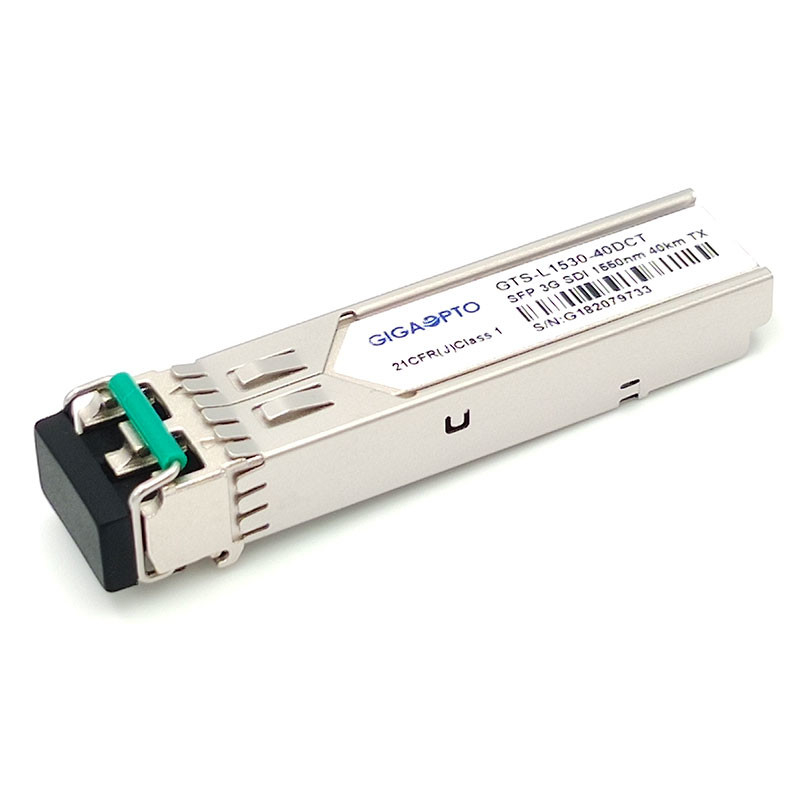

| Produkt-Name | 3G Video SFP einzel--TX | P/N | GTS-L1530-40DCT |
| Bissen Rata (Gb/s) | Bis zu 2.97G | Pin Assignment | MSA Pin-heraus |
| Modul-Art | Einzelner Übermittler | Funktionierender Temp. | 0 zu 70°C |
| Wellenlänge (TX) | 1550nm | Faser-Reichweite | 40km |
| Optikstecker | LC | Faser-Art | Monomodefaser |
| Übermittler | DFB Laser | Empfänger | N/A |
| Stromversorgungs-Spannung | 3.3V | Gegenwärtig (maximal) | 350mA |
| Gestartete Energie | -2~+3dBm | ER | >5.0dB |
| Pathologische Muster | Unterstützung als Nichterfüllung | DDM | Mit |
| OEM/ODM | Ja | Protokolle | SFP MSA |
| Anwendungen | SD/HD/3G SDI | ||
Beschreibung
Gigaoptos GTS-L1530-40DCT 3G Video einzel--TX Modul SFPs ist für Einkanal-Video-Übertragungsanwendungen vorbei 40km Getriebe auf SMF über Wellenlänge 1550nm mit einem Simplex-LC-Verbindungsstück bestimmt. Es stützt die Datenraten von 50Mb/s zu 2.97Gb/s, dieser Übermittler ist bestimmt speziell für robuste Leistung in Anwesenheit pathologischer Muster SDI für Serienrate SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M.
Dieser Übermittler besteht aus zwei Abschnitten: ein DFB Laser-Übermittler und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Eigenschaften
Anwendung
PIN Definition
Anmerkung: Gesellschaft von Kinofilm-und Fernsehingenieuren schließen für SMPTE hat Standards für die Behandlung von hochauflösenden Videosignalen mit pathologischem Muster kurz. Standards SMPTES fordern z.Z. 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) und 424M (3G-SDI).
SMPTE 297-2006: Dieser Standard definiert die Faseroptikschnittstelle für das Getriebe und die Aufnahme von SDI-Signalen mit verschiedenen Datenraten: 3G | 12G
SMPTE 259M: 143 bis 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 und 1.485/1.001 Gb/s
SMPTE 424M: 2,97 und 2.97/1.001 Gb/s
Diese Bitgeschwindigkeiten sind für Video 1080p bei 50 oder 60 Bilder pro Sekunde genügend.
