Transceiver-Modul MSA 6G SDI Video-TX1550nm RX1310nm 10km BIDI

Transceiver-Module MSA 6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km

Produkt-Beschreibung

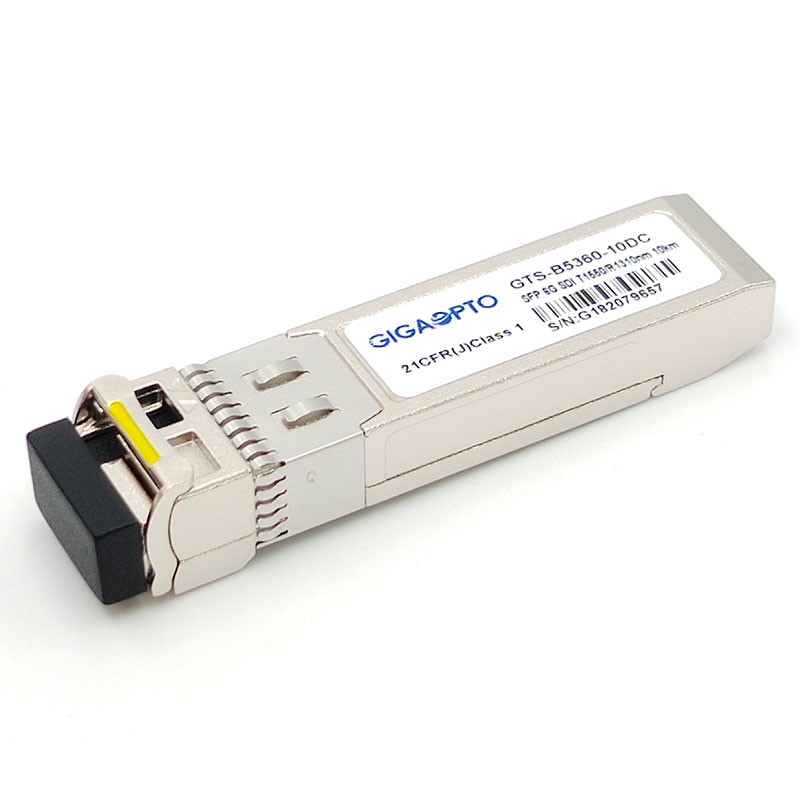

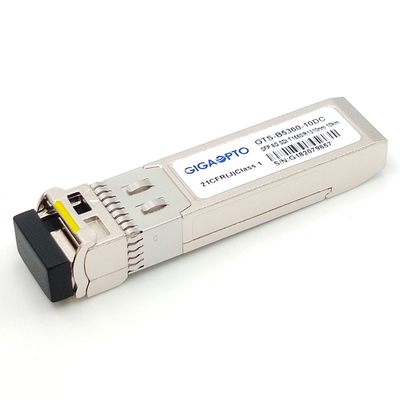

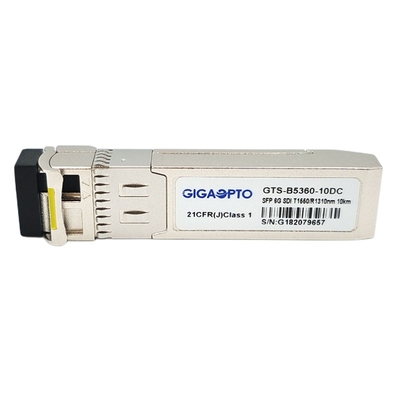

Gigaoptos GTS-B5360-10DC ist ein Faser bidirektionales optisches Transceivermodul SFPs, das für Video-Übertragungsanwendungen bestimmt ist.

Der Transceiver ist entworfenes,/, Datenraten von 50Mbps zu empfangen zu 5.94Gbps zu übertragen und stützt pathologische Muster SDI für SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M und ist Serienrate ST-2081, ein maximaler Abstand von 10 Kilometern mit pathologischen Signalen 6Gbps über einer Monomodefaser (SMF) mit einem Simplex-LC-Verbindungsstück erreichbar

Der Transceiver besteht aus drei Abschnitten: ein 1310nm DFB Laser-Übermittler, eine PIN-Fotodiode 1550nm integriert mit einem Transwiderstandvorverstärker (TIA), Reclocker und ein MCU-Prüfer. Der Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA), es ist- mit dem Verbindungsstück SFP+ 20 Stiftkonform, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über ein I2C verfügbar.

Funktionsbeschreibung

Eigenschaften

• Stützpathologische Videomuster für SD-SDI, HD-SDI, 3G-SDI und 6G-SDI
• FunktionierenDatenrate von 50Mbps zu 5.94Gbps
• Metalleinschließung, niedrige EMS

• 1550nm-TX DFB Übermittler und Fotodetektor PIN-1310nm-RX

• Faserabstand bis 10km mit LC-Duplexverbindungsstück
• Einzelne Stromversorgung 3.3V
• Heißes steckbares, Leistungsaufnahme der geringen Energie
• Konform mit SFP MSA und SFF-8472
• Digitale Diagnoserealzeitüberwachung durch die I2C-Schnittstelle
• Funktionierende Gehäusetemperatur:

0°C zu +70°C

-40°C zu +85°C

• RoHS-6 konform und bleifrei

Anwendungen

• Kamera, Video, Sicherheits-Überwachung, usw.
• Service-Schnittstellen 4K /HDTV/SDTV

PIN Definition
