Produktdetails:
|
| Geschwindigkeit: | 10Gbps | Wellenlänge: | TX1490nm/RX1550nm |
|---|---|---|---|
| Optikstecker: | LC-/SCbehälter | Übermittler-Art: | EML |
| Empfänger-Art: | APD | Empfindlichkeit: | <-25> |
| Überlastung: | >-6dBm | Schlüsselwörter: | 10Gbps BOSA T1490nm, 10G BOSA EML APD |
| Hervorheben: | Optische Unterbaugruppe APD,Optische Unterbaugruppe EML,optische Unterbaugruppe 10Gbps |
||

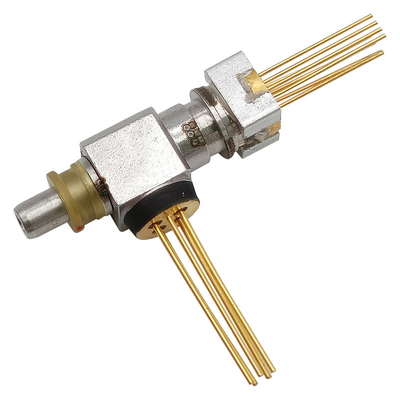

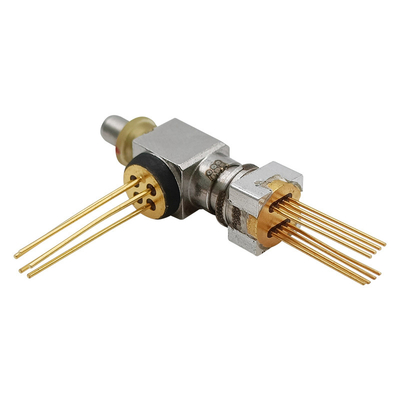

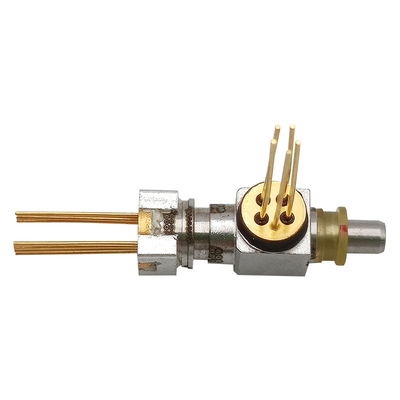

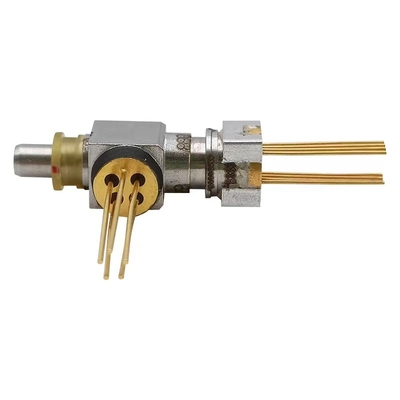

10Gbps bidirektionale optische Unterbaugruppe Sc Verdrahtungshandbuch-BOSA TX1490nm EML/RX1550nm APD LC
Beschreibung
Das BOSA-T1490EML-R1550APD-10G-LC-REC Des GIGAOPTOS ist für Datenaustausch bestimmt und stützt sich bis zur 10Gbps Datenrate. Die Senderseite benutzt einen 1490nm EML Laser. Die Empfängerseite verwendet ein 1550nm APD mit TIA.
Absolute Maximalleistungen (Tc=25℃)
| Parameter | Symbol | Min. | Maximum. | Einheit |
| Sperrspannung (LD) | VRL | --- | 2 | V |
| Vorderesgegenwärtiges (LD) | WENN ICH | --- | 150 | MA |
| Vorderesgegenwärtiges (MPD) | IFD | --- | 10 | MA |
| Funktionierende Gehäusetemperatur | SPITZE | 0 | 75 | ℃ |
| Lagertemperatur | TSTG | -40 | +85 | ℃ |
| Führung lötend (Temperatur)/(Zeit) | --- | --- | 260/10 | ℃/Sec |
| NTC-Strom | INTC | 5 | V | |
| NTC-Spannung | VNTC | 2 | MA | |
| TECHNISCHER Strom | ITEC | -0,96 | 0,96 | |
| TECHNISCHE Spannung | VTEC | -1,29 | -1,29 | V |
| Widerstand (Standard-10KΩ@25℃ | Rth | 9,5 | 10,5 | KΩ |
| B-Konstante von Rth | B | 3800 | 4000 | K |
Optische u. elektrische Eigenschaften
| Parameter | Symbol | Min. | Art. | Maximum. | Einheit | Testbedingung |
| Übermittler (TC=25±3℃) | ||||||
| Schwellen-Strom | Ith | --- | --- | 20 | MA | CW |
| Laser stellte Temperatur ein | Tld | 40 | 45 | 50 | ℃ | |
| Ertrag-optische Energie | PF | 2,8 | --- | --- | mW |
CW, Iop= 60 MA, Tld= 45℃, VEA=0V |
| Funktionierenspannung | Vop | --- | 1,2 | 1,8 | V | Iop= 60 MA, Tld= 45℃ |
| Mittelwellenlänge | λc | 1470 | 1490 | 1510 | Nanometer |
Iop= 60 MA, Tld= 45℃, VEA=0V |
| Monitor-Strom | Imon | 50 | --- | 1500 | μA | Iop= 60 MA, Tld= 45℃ |
| SMSR | --- | 35 | --- | --- | DB |
op= 60 MA, Tld= 45℃, VEA=0V |
| Gleichlauffehler (CW) | TE | -1,0 | --- | 1,0 | DB | 0℃/+45℃, +45℃/+75℃ |
| Empfänger (TC=25±3℃) | ||||||
| Versorgungs-Spannung | VCC | 2,97 | 3,3 | 3,6 | V | |
| Durchbruchsspannung | VBR | 27 | 33 | 45 | V | Id=10μA, Vcc weg |
| Versorgung gegenwärtig | Icc | --- | 27 | 43 | MA | DC |
| Optische Wellenlänge | λ | 1530 | 1550 | 1570 | Nanometer | |
| Empfindlichkeit | Senator | --- | --- | -25,5 | dBm |
λ=1550nm, PRBS=2^31-1, BER=10-10, ER=10dB, @10Gbps |
| Sättigungs-Energie | Psat | -6 | --- | --- | dBm | |
Eigenschaften
Werbung: 0°C~70°C
Industriell: -40°C~85°C
Anwendung
Standard
Entwurfszeichnung (Einheit: Millimeter)
