Produktdetails:
|
| Produkt-Name: | 1.5G CATV VERDRAHTUNGSHANDBUCH BOSA | Wellenlänge: | 1310nm_TX/1550nm_RX |
|---|---|---|---|
| Datenrate: | 1.5G | Funktionierender Temp. (℃): | 0 -75℃/-20 - 85℃ |
| Ausgangsleistungs-@25℃: | 1.1-2.99mW | Responsivity: | 0.8A/W |
| Hervorheben: | Zopf LC APC,1550nm Zopf Sc APC,Faser-Zopf Sc |
||

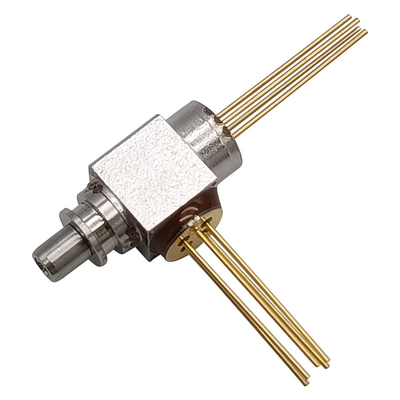

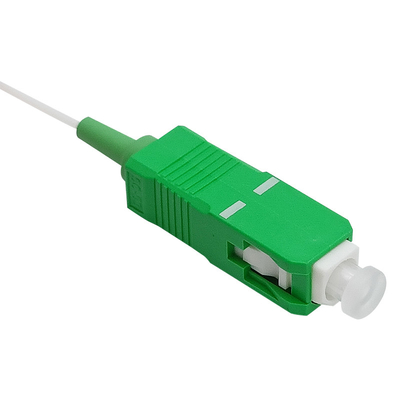

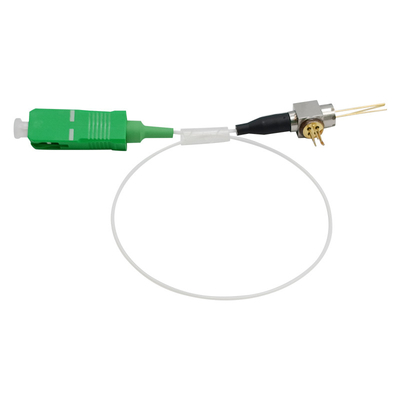

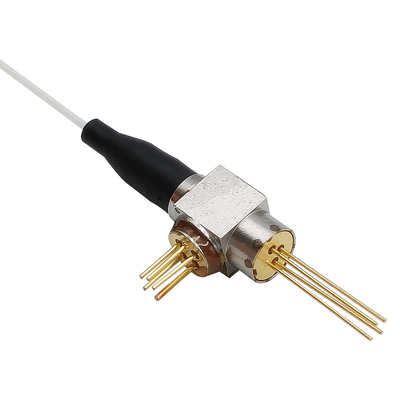

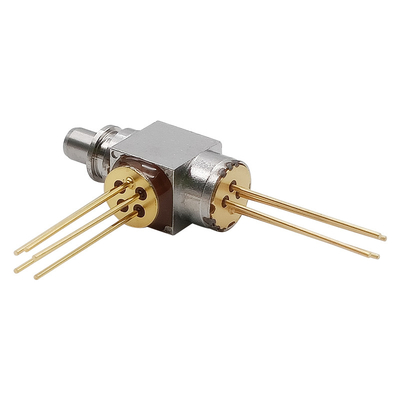

1.5G CATV Sc-St. FC APC Behälter Verdrahtungshandbuchs BOSA LC Zopf TX 1310nm RX 1550nm
Eigenschaften:
Anwendungen:
Absolute Maximalleistungen
| Parameter | Symbol | Bewertungen | Einheit |
| Lagertemperatur | Tstg | -40~+85 | ℃ |
| Funktionierende Gehäusetemperatur | Spitze | -20~+85 | ℃ |
| Sperrspannung (Monitor PD) | VRD | 20 | V |
| Fotodioden-Vorwärtsstrom (Monitor PD) | IFD | 2 | MA |
| Führung lötend (Temperatur)/(Zeit) | --- | 260/10 | ℃/Sec |
| Sperrspannung (analoges PD) | Vrpd | 30 | V |
| Vorderesgegenwärtiges (analoges PD) | Ifpd | 10 | MA |
Note1: Die Überschreitung irgendein dieser Werte zerstört möglicherweise das Gerät sofort
Elektrische und optische Eigenschaften – Übermittler
(If=Ith+20mA, Pf=1mW, SMF (9.5/125µm), Tc=+25+/-2°C, wenn nicht anders vermerkt.)
| Parameter | Symbol | Bedingung | Min. | Art. | Maximum. | Einheit |
| Schwellen-Strom | Ith | an Tc=25±3℃ | --- | 10 | 15 | MA |
| Spitzenleistung (nach verbunden) | PF | CW, Iop=Ith+20mA | 1,0 | --- | 2,99 | mW |
| Steigungs-Leistungsfähigkeit | Se | CW, Durchschnitt | 0,05 | --- | 0,15 | mW/mA |
| Funktionierenspannung | Vop | CW, Iop=Ith+20mA | --- | 1,1 | 1,6 | V |
| Höchstwellenlänge | λc |
CW, Iop=Ith+20mA, Tc= -20~85°C |
1290 | 1310 | 1330 | Nanometer |
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR |
CW, Iop=Ith+20mA, Tc= -20~85°C |
35 | 40 | --- | DB |
| Monitor-Strom | Imon | CW, Iop=Ith+20mA | 0,1 | --- | 1,0 | MA |
| Monitor-Dunkelstrom | Identifikation | VRD=5V | --- | --- | 0,1 | μA |
| Relative Intensität Geräusche | --- | --- | --- | --- | -145 | dB/Hz |
| Optische Isolierung | ISO | --- | 30 | --- | --- | DB |
| Gleichlauffehler | TE | APC, - 20℃~+85℃ | -1,5 | --- | 1,5 | DB |
| Aufstieg/Abfallzeit | Tr/Tf | Ib=Ith, 20~80% | --- | 0,1 | 0,15 | ns |
Elektrische/optische Spezifikationen – Empfänger
| Parameter | Symbol | Testbedingung | Min. | Art. | Maximum. | Einheit |
| Funktionierende Wellenlänge *Note2 | λ | --- | 1500 | 1550 | 1600 | Nanometer |
| Beschriftungsbereich | Φ | --- | --- | 75 | --- | μm |
| -3dBm Bandbreite | BW | VR = 5V | 2 | --- | --- | Gigahertz |
| Dunkelstrom | Identifikation | VR = 5V | --- | --- | 1,0 | Na |
| Responsivity | R | λ=1550nm | --- | 0,80 | --- | A/W |
Anmerkung: Empfänger-funktionierende Wellenlänge kann besonders angefertigt werden.
Pin Assignment
Paket-Maß
