Produktdetails:
|
| Produkt-Name: | GPON ONU BOSA | Paket: | DFB+APD-TIA |
|---|---|---|---|
| Abstand: | 20km | Datenrate (Gbps): | Tx 1.244Gbps/Rx2.488Gbps |
| Wellenlänge (Nanometer): | TX1310nm/RX1490nm | Funktionierender Temp. (℃): | 0- 75℃ /-40 ~85℃ |
| Ausgangsleistungs-@25℃: | >1.8mW | Empfindlichkeit @25℃: | < -31dBm=""> |
| Schlüsselwörter: | GPON ONU BOSA, DFB APD, Zopf Sc APC | ||
| Hervorheben: | Zopf APC UPC,Zopf 1.244G UPC,1310nm GPON ONU |
||

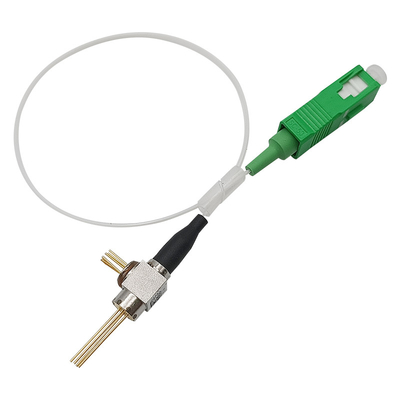

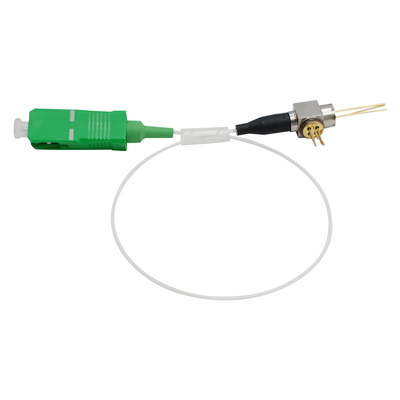

Klasse B+ GPON ONU BOSA Behälter TX 1310nm DFB 1.244G RX 1490nm APD 2.488G Zopf Sc APC UPC für FTTH FTTX
Nehmen Sie Laser-Schweißensentwurf an
Punkt-zu-Punktanwendung
Hohe optische Isolierung
Hohe Empfindlichkeit APD-TIA
Betriebstemperatur: 0~75℃ oder -40~85℃

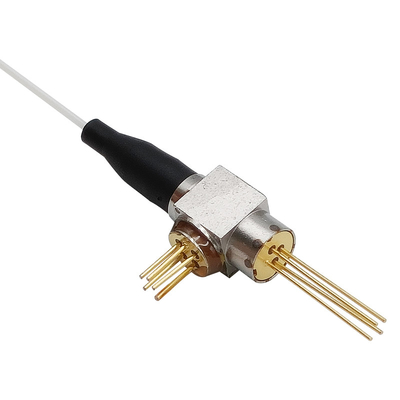

Einsteck-Sc BOSA
Konform mit GR - 468
Beschreibung
Das des Gigaoptos GPON ONU BOSA mit Sc-Zopf ist ein bidirektionales Transceivergerät, das für Anwendung GPON ONU passend ist. Das Gerät besteht einem Übermittler, einem Empfänger, Verdrahtungshandbuch-Filter und aus einem Einmodenfaserzopf. Der Übermittlerabschnitt benutzt den ungekühlten 1310nm DFB Laser mit einer Monitorfotodiode, der Empfänger, den Abschnitt den 1490nm Empfänger des Fortsetzen-Modus-APD mit Super-TIA benutzt.
Absolute Maximalleistungen
| Einzelteil | Symbol | Einheit | Minute | Maximal | Anmerkung |
| Funktionierende Gehäusetemperatur (Fall) |
TOPR | ℃ | 0 | 75 | |
| Lagertemperatur | TSTG | ℃ | -40 | 85 | |
| Lagerung und Betriebsfeuchtigkeit | % | 85 | |||
| Führungs-Löttemperatur | TS | ℃ | 260 | ||
| Optische Spitzenleistung | dBm | 5 | |||
| Vorderesgegenwärtiges (LD) | IFLD | MA | 150 | ||
| Sperrspannung (LD) | VRLD | V | 2 | ||
| MPD-Vorwärtsstrom | IFMPD | MA | 2 | ||
| MPD-Sperrspannung | VRMPD | V | 20 |
Übermittler-elektrooptische Eigenschaften (TC=25°C, CW)
| Einzelteil | Symbol | Testbedingung | Min. | Art. | Maximum. | Einheit |
| Schwellen-Strom | ITH | TC=25℃ | --- | -- | 12 | MA |
| TC= 0 | 70℃ | --- | -- | 40 | |||
| Vorwärtsspannung | VF | PF=PF (Minute), TC =25℃ | --- | --- | 1,9 | V |
| Optische Spitzenleistung (Klasse B+) | PF | CW, @ITH+20mA, 25℃ | 1,8 | --- | --- | mW |
| Optische Spitzenleistung (Klasse B+) | PF | CW, @ITH+20mA, 0~75℃ | 1 | --- | --- | mW |
| Optische Spitzenleistung (Klasse C+) | PF | CW, @ITH+20mA, 25℃, knick frei | 2,4 | --- | --- | mW |
| Optische Spitzenleistung (Klasse C+) | PF | CW, @ITH+20mA, 0~75℃ | 1,5 | mW | ||
| Optische Spitzenleistung (Klasse C++) | PF | CW, @ITH+20mA, 25℃, knick frei | 3,0 | --- | mW | |
| Optisches Ertrag powe r (Klasse C++) | PF | CW, @ITH+20mA, 0~75℃ | 1,8 | mW | ||
| Mittelwellenlänge | λC | CW, TC=0~75℃, TX; 1490nm | 1470 | 1490 | 1510 | Nanometer |
| Monitor-Strom | IM | CW, Pf=Ith+20mA | 100 | --- | 900 | MA |
| Gleichlauffehler | ΔPf/Pf | 0~75℃, CW, Griff PF (Ith+20mA) @IM | -1,5 | --- | +1,5 | DB |
Empfänger-elektrooptische Eigenschaften (TC=25°C, Vcc=3.3V)
| Einzelteil | Symbol | Testbedingung | Min. | Art. | Maximum. | Einheit |
| Versorgung gegenwärtig | ICC | Die Strecke ist entsprechend VON Auswahl verschieden | --- | --- | --- | MA |
| Operations-Wellenlänge | λ | RX: 1310nm | 1290 | 1310 | 1330 | Nanometer |
| Sättigungs-Energie PIN-TIA | PSAT | 1.25Gbps, PRBS23 BER=10-10, λ=1310nm |
--- | --- | --- | dBm |
| Empfindlichkeit | Senator | 1.25Gbps, PRBS23 BER=10-10, λ=1310nm |
--- | -31 | dBm | |
| Optische Rückflussdämpfung | ORL | -7 | --- | --- | DB | |
| Optisches Übersprechen | XTALK | --- | --- | -45 | DB |
Maß-Entwurf
Eigenschaften
Werbung: -5°C~70°C
Industriell: -40°C~85°C
Anwendung
Standards
