Produktdetails:
|
| Wellenlänge: | 1270nm zu 1610nm | Funktionierenspannung: | 1.2V |
|---|---|---|---|
| Gleichlauffehler: | -1,5 | DB 1,5 | Schwellen-Strom: | 8mA |
| Faser-Kupplungsleistung: | 1.5mW | Monitor-Strom: | 500uA |
| Hervorheben: | Optische Unterbaugruppe CWDM,Optische Unterbaugruppe TOSA,optische Unterbaugruppe 1270nm |
||
CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm zu 1610nm
Beschreibung:
TOSA-Cxxxx-DFB-10G-LC Reihen sind die Laserdiodemodule 1550nm InGaAsP/InP MQW-DFB, die für Faseroptikkommunikationssysteme bestimmt sind. Diese Module sind optische Unterbaugruppe des Übermittlers mit niedrigem Schwellenstrom und Hochleistung an der hohen Temperatur, ideal passend, kurz Anwendungen, Datenraten zu erreichen von 155M zu 2.5G mit einem Isolator, der nach innen integriert wird.
Eine Laserdiode wird in ein φ5.6mm-Koaxialpaket angebracht, das mit einem InGaAs-Monitor PD, einem Monomode--Faserstummel und einer Spannhülse für den Optikstecker mit φ1.25mm-Zwinge integriert wird. Und wir können zwei Verbindungsstückarten Faserstummelabdeckung auch zur Verfügung stellen.
Einrichtungs-Informationen: (Standardversion *Note1)
| Teilnummer. | Verbindungsstück Art |
Datenrate | Pin Type | Energie | λ *Note2 (Nanometer) |
Isolator |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-Pin-2 | 15 | 1330 | Doppelstadium |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-Pin-2 | 25 | 1440 | Einzelnes Stadium |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-Pin-2 | 25 | 1550 | Doppelstadium |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-Pin-2 | 15 | 1610 | Einzelnes Stadium |
*Note1: Zu Information der Einrichtung verweisen Sie bitte die Nomenklatur- und Kontaktosm Verkäufe.
*Note2: Für die ausführliche CWDM-Wellenlänge verweisen Sie bitte die folgende Tabelle.
Absolute Maximalleistungen
| Parameter | Symbol | Bewertungen | Einheit |
| Lagertemperatur | Tstg | -40~+85 | ℃ |
| Funktionierende Gehäusetemperatur | Spitze | 0~+70 | ℃ |
| Vorderesgegenwärtiges (LD) | IFD | 150 | MA |
| Sperrspannung (LD) | VrL | 2 | V |
| Sperrspannung (PD) | VrP | 20 | V |
| Rückgegenwärtiges (PD) | IrP | 2 | MA |
| Löttemperatur (<10s> | Stemp | 260 | ℃ |
Elektrische und optische Eigenschaften:
(Pf=1.5mW, SMF (9.5/125µm), Tc=+25°C, wenn nicht anders vermerkt.)
| Parameter | Symbol | Bedingung | Min. | Art. | Maximum. | Einheit |
| Schwellen-Strom | Ith | CW | — | 8 | 15 | MA |
| Faser-Kupplungsleistung | PF | CW, If=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Funktionierenspannung | Vf | CW, Tc=0~+70 | — | 1,2 | 1,6 | V |
| Steigungs-Leistungsfähigkeit | Se | CW, Durchschnitt (Ith zu Ith+20mA) | 0,05 | 0,14 | mW/mA | |
| Höchstwellenlänge | λp | CW | (*3) | Nanometer | ||
|
Wellenlängen-Temperatur Koeff. |
— | CW, Tc=0~+70°C | 0,1 | nm/℃ | ||
|
Seitenmodusunterdrückung Verhältnis |
SSR | CW, Tc=0~+70 | 35 | 40 | DB | |
| Anstiegszeit | tr |
Ib=Ith, 20-80%, Tc=0~+70 |
— | 0,05 | ns | |
| Abfallzeit | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | ns |
| Gleichlauffehler | ΔPf |
Griff Im (@Pf=0.16mW (25°C) CW, Tc=0~+70 |
-1,5 | — | 1,5 | DB |
| Monitor-Strom | Im |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | MA |
| Monitor-Dunkelstrom | Identifikation | VrP=5V | — | — | 10 | Na |
| Monitor-Kapazitanz | C | VrP=5V, f=1MHz | — | 10 | 20 | PF |
| Verbindungsstück-Wiederholbarkeit | — | -1 | — | 1 | DB | |
|
Optische Isolierung |
— | Einzelnes Stadium | 30 |
DB |
||
| — | Doppelstadium | 40 | ||||

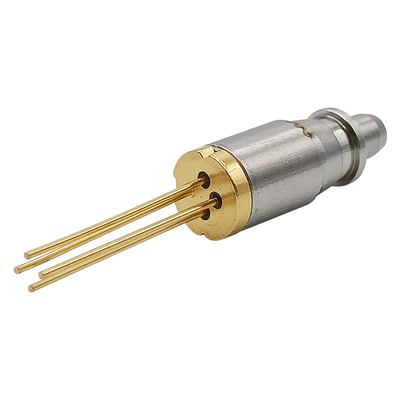

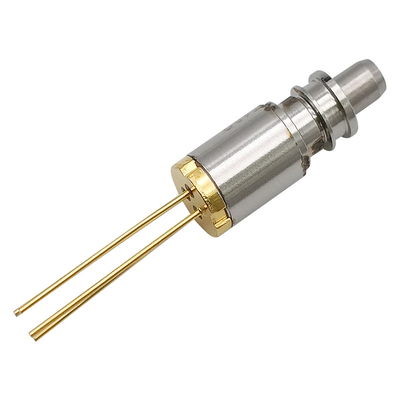

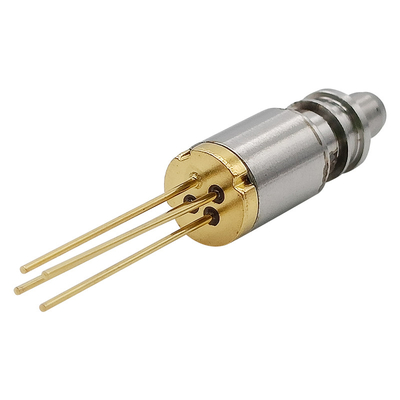

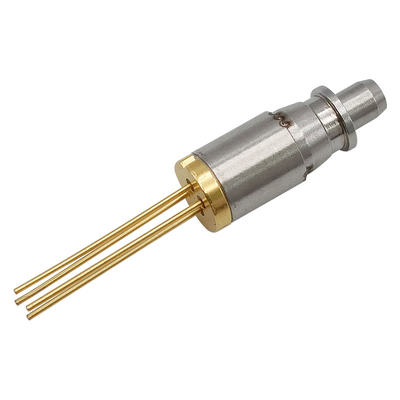

TOSA-Paket-Reihe:
