Produktdetails:
|
| Vorderesgegenwärtiges (LD): | 150mA | Sperrspannung (LD): | 2V |
|---|---|---|---|
| Sperrspannung (PD): | 20V | Rückgegenwärtiges (PD): | 2mA |
| Schwellen-Strom: | 8mA | Faser-Kupplungsleistung: | 1.5mW |
| Hervorheben: | Optische Unterbaugruppe TOSA,Optische Unterbaugruppe LC,optische Unterbaugruppe des Übermittler-10G |
||
SONET-HAVW Datatelecom Video LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G
Beschreibung:
TOSA-1310-FP-3G-LC-10km Reihen sind die Laserdiodemodule 1310nm InGaAsP/InP MQW-DFB, die für Faseroptikkommunikationssysteme bestimmt sind. Diese Module sind optische Unterbaugruppe des Übermittlers mit niedrigem Schwellenstrom und Hochleistung an der hohen Temperatur, ideal passend, kurz Anwendungen von Datenraten von 155M zu erreichen für 2.5G.
Eine Laserdiode wird in ein Ǿ5.6mm-Koaxialpaket angebracht, das mit einem InGaAs-Monitor PD, einem Monomode--Faserstummel und einer Spannhülse für den Optikstecker mit Ǿ1.25mm-Zwinge integriert wird. Und wir können zwei Verbindungsstückarten Faserstummelabdeckung auch zur Verfügung stellen. Eins ist keramisches isoliert, das andere wird isoliert nicht. Jedoch ist der Optikstecker mit Ǿ2.92mm keramisch und Faserstummelabdeckung wird isoliert.
Einrichtungs-Informationen:
| Teilnummer. | Verbindungsstück-Art | Pin Type | Energie | Datenrate | Isolator |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25G | Kein |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5G | Einzelnes Stadium |
*Note1: Zu Information der Einrichtung verweisen Sie bitte die Nomenklatur und treten Sie mit uns in Verbindung.
Absolute Maximalleistungen:
| Parameter | Symbol | Bewertungen | Einheit |
| Lagertemperatur | Tstg | -40~+100 | ℃ |
| Funktionierende Gehäusetemperatur | Spitze | -40~+85 | ℃ |
| Vorderesgegenwärtiges (LD) | IFD | 150 | MA |
| Sperrspannung (LD) | VrL | 2 | V |
| Sperrspannung (PD) | VrP | 20 | V |
| Rückgegenwärtiges (PD) | IrP | 2 | MA |
| Löttemperatur (<10s> | Stemp | 260 | ℃ |
*Note: Die Überschreitung irgendein dieser Werte zerstört möglicherweise das Gerät sofort.
Elektrische und optische Eigenschaften:
(Pf=1mW, SMF (9.5/125µm), Tc=+25°C, wenn nicht anders vermerkt.)
| Parameter | Symbol | Bedingung | Min. | Art. | Maximum. | Einheit |
| Schwellen-Strom | Ith | CW | — | 8 | 15 | MA |
| Faser-Kupplungsleistung | PF | CW, If=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Funktionierenspannung | Vf | CW, Tc=-40~+85℃ | — | 1,2 | 1,6 | V |
| Steigungs-Leistungsfähigkeit | Se | CW, Durchschnitt (Ith zu Ith+20mA) | 0,05 | 0,14 | mW/mA | |
|
Höchstwellenlänge |
λp |
CW | 1290 | 1310 | 1330 | Nanometer |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Seitenmodusunterdrückung Verhältnis |
SSR | CW, Tc=-40~+85°C | 35 | 40 | DB | |
| Anstiegszeit | tr |
Ib=Ith, 20-80%, Tc=-40~+85°C |
— | 0,05 | ns | |
| Abfallzeit | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | ns |
| Gleichlauffehler | ΔPf |
Griff Im (@Pf=0.16mW (25°C)) CW, Tc=-40~+85°C |
-1,5 | — | 1,5 | DB |
| Monitor-Strom | Im |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | MA |
| Monitor-Dunkelstrom | Identifikation | VrP=5V | — | — | 10 | Na |
| Monitor-Kapazitanz | C | VrP=5V, f=1MHz | — | 10 | 20 | PF |
| Verbindungsstück-Wiederholbarkeit | — | -1 | — | 1 | DB | |
|
Optische Isolierung |
— |
Einzelnes Stadium | 30 |
DB |
||
| Doppelstadium | 40 |

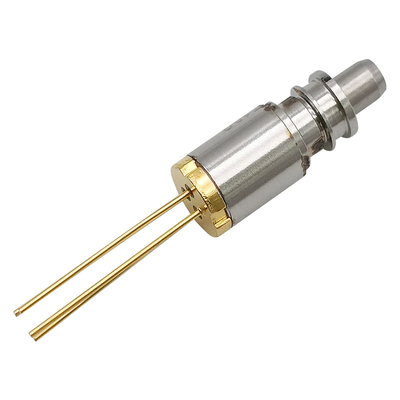

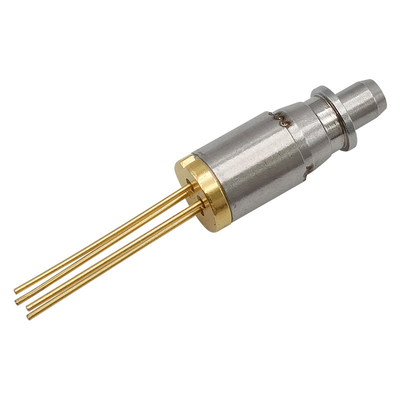

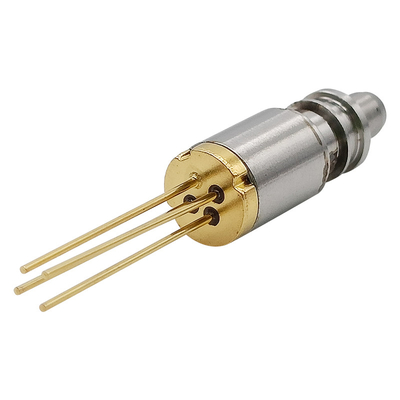

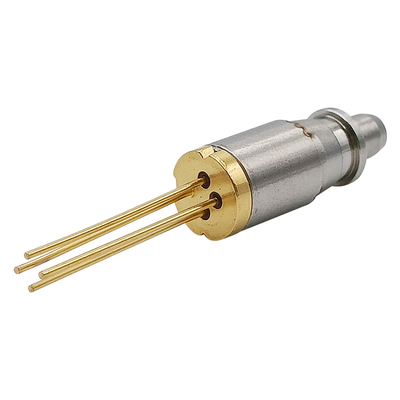

TOSA-Paket-Reihe:
Pin Assignment:
