Produktdetails:
|
| Produkt-Name: | 10G APD ROSA | Wellenlänge: | 1550nm |
|---|---|---|---|
| Empfindlichkeit: | <-15> | Überlastung: | >-4dBm |
| Betriebstemperatur: | -5-75℃ | PD Responsivity: | >0.7A/W |
| Hervorheben: | Inspektions-Empfänger-optische Unterbaugruppe,APD-Empfänger-optische Unterbaugruppe,APD-Empfänger |
||

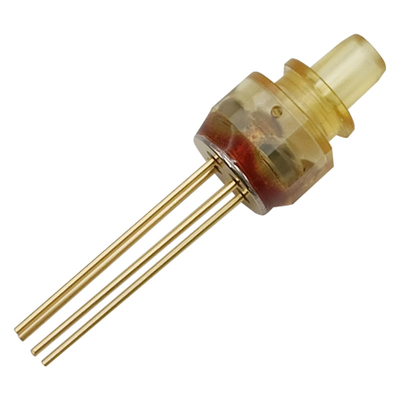

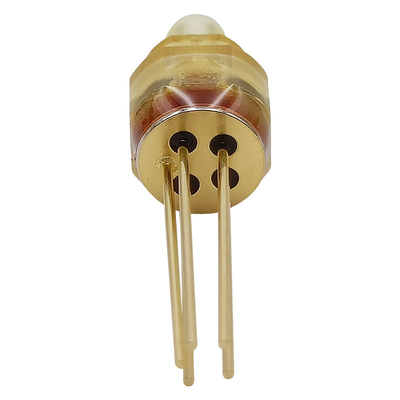

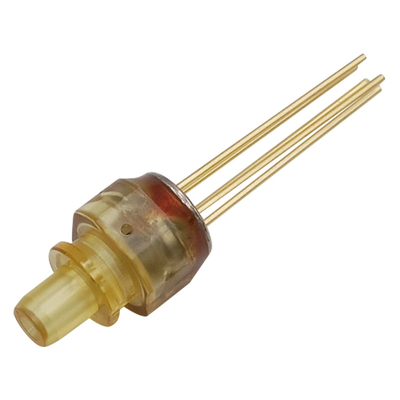

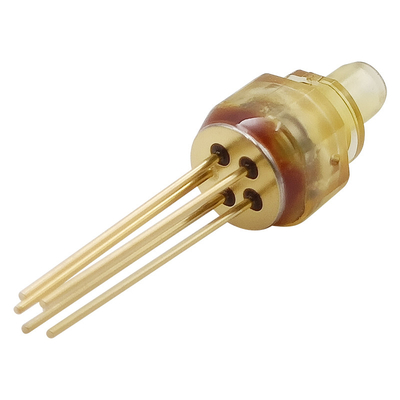

Empfänger LC ROSA Monomode- Inspektion 155M 1.25G 2.5G 10G 25G PIN TIA APD
Eigenschaften
Anwendungen
Absolute Maximalleistungen
(Tc=25℃, wenn nicht anders vermerkt)
| Parameter | Symbol | Min. | Maximum. | Einheit |
| Lagertemperatur | Tstg | -40 | 85 | ℃ |
| Funktionierende Gehäusetemperatur | Spitze | -5 | 75 | ℃ |
| TIA Supply Voltage | Vcc | 2,97 | 3,46 | V |
| Hand Führung lötend (Temperatur)/(Zeit) | --- | --- | 260/10 | ℃/Sec |
Empfänger-optische und elektrische Eigenschaften
(Wenn nicht anders angegeben sonst, werden die folgenden Spezifikationen an TC =25±3℃ definiert)
| Parameter | Symbol | Min. | Art. | Maximum. | Einheit | Bedingung |
| Funktionierende Wellenlänge | λ | 1270 | 1550 | 1610 | Nanometer | |
| Versorgungs-Spannung | Vcc | 2,97 | 3,3 | 3,6 | V | |
| TIA Supply Current | Icc | --- | 27 | 34 | MA | DC |
| PD Responsivity | R | 0,7 | --- | --- | A/W | λ=1310nm, CW |
|
Empfindlichkeit
|
S | --- | --- | -15,5 | dBm | NRZ, λ=1550nm, 10,3125 Gbps, PRBS231-1, BER=10-12, ER=5dB, |
| Überlastungs-Energie | P0 | -4 | --- | --- | dBm | NRZ, λ=1550nm, 10,3125 Gbps, PRBS231-1, BER=10-12, ER=6dB, |
Andere Eigenschaften
(Wenn nicht anders angegeben sonst, werden die folgenden Spezifikationen an TC =25±3℃ definiert)
| Parameter | Symbol | Min. | Art. | Maximum. | Einheit | Bedingung | |
| Verbindungsstückwiederholbarkeit | --- | -0,5 | --- | +0,5 | DB | Die gleiche Steckerorientierung, die gleiche Faser, 10mal verstopfen, CW, mater Stecker | |
| Verbindungsstückwiederholbarkeit | --- | -1 | --- | +1 | DB | Unterschiedliche Steckerorientierung, die gleiche Faser, 10mal verstopfen, CW, mater Stecker | |
| Verbindungsstückwiederholbarkeit | --- | -1 | --- | +1 | DB |
Die gleiche Steckerorientierung, 3 Faser, 10mal verstopfen, CW |
|
Entwurfs-Maß
