Produktdetails:
|
| Produkt-Name: | 3G SDI ROSA | Wellenlänge: | 1310nm |
|---|---|---|---|
| Empfindlichkeit: | <-22dbm> | Überlastung: | 0dBm |
| OEM/ODM: | Gestützt | Optische Energie: | <5dBm |
| Hervorheben: | CATV-Empfänger-optische Unterbaugruppe,TIA Receiver Optical Subassembly,LC ROSA |
||

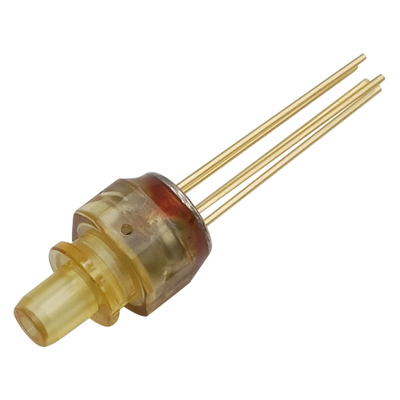

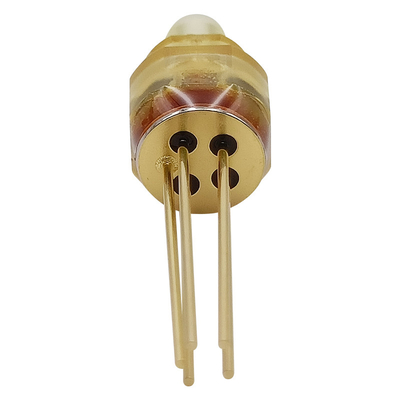

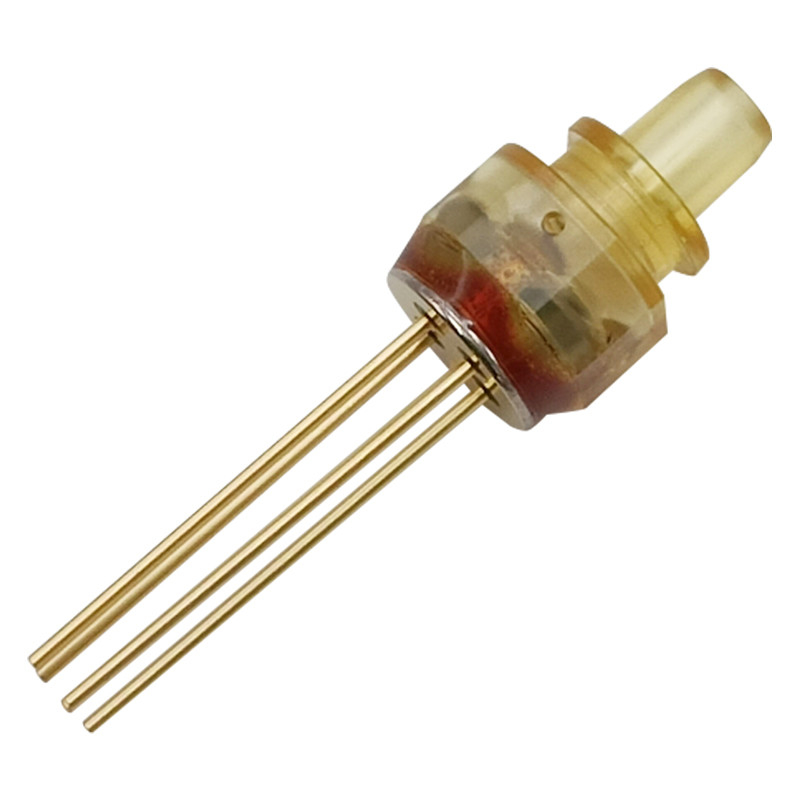

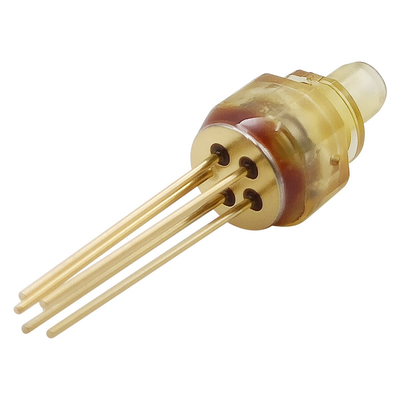

3G Video CATV PIN TIA Receiver LC ROSA
Eigenschaften
Anwendungen
Beschreibung
Diese ROSA ist ein Zu-ansässiges 3G, 5 Stift PIN-TIA. Das Produkt ist für SD-SDI, HD-SDI und 3G-SDI Datenraten bestimmt. Eine Fotodiode wird in ein Koaxialpaket der niedrigen Kapazitanz angebracht, das mit einem Behälter integriert wird.
Absolute Maximalleistungen:
| Parameter | Symbol | Min. | Maximum. | Einheit |
| Lagertemperatur | Tstg | -40 | 100 | ℃ |
| Betriebstemperatur | Spitze | -40 | 85 | ℃ |
| Stromversorgungs-Spannung | VP | -0,5 | 4 | V |
| Optische Energie | Pin | - | 5 | dBm |
| Löttemperatur/Zeit | - | 260/10 | °C/S |
Elektrische und optische Eigenschaften:
| Parameter | Symbol | Min. | Art. | Maximum. | Einheit | Testbedingung |
| Funktionierende Wellenlänge | λ | 1100 | 1310 | 1650 | Nanometer | |
| Versorgungs-Spannung | V | V | ||||
| Versorgung gegenwärtig | Icc | 41 | 52 | MA |
Vcc=3.3V, P = 0 W, RL =50 |
|
| Optische Energie | Psat | - | - | 5 | dBm | VR=5V, 25°C |
|
Hochfrequenz Bandbreite (- 3dB) |
BW | 2,1 | 3 | Gigahertz | RL = 50 | |
|
Niederfrequenz Bandbreite (- 3dB) |
BW1 | 500 | kHz | RL = 50 | ||
|
Empfindlichkeit |
- |
-22 |
dBm |
λ=1310nm, Speed=2.97G PRBS=223-1, BER=10-12, ER=9-10dB Inspektions-Faser |
||
| Aufstieg/Abfallzeit | Tr/Tf | 150/150 | ps | |||
|
Überlastungs-Energie |
Pload |
0 |
dBm |
PRBS=223-1, BER=10-12, ER=9-10dB | ||
| Ausgangswiderstand | Ro | 50 | Ω | |||
| RSSI-Steigung | 0,9 | 1,0 | 1,1 | mA/mA | ||
| RSSI-Ausgleich | 0 | 25 | 200 | Na | ||
| RSSI-Linearitäts-Grenze | 1,0 | MA |
Pin Assignment:
Behälter-Paket-Reihe:
