Produktdetails:
|
| Produkt-Art: | 100BASE Doppel-BIDI CSFP | Datenrate: | 155Mbps |
|---|---|---|---|
| Kanal 1: | TX1310nm/RX1490nm | Kanal 2: | TX1310nm/RX1490nm |
| Getriebe: | 20km | Kabel-Art: | Einmodenfaser |
| Schlüsselwörter: | Transceiver 100BASE CSFP aus optischen Fasern | ||
| Hervorheben: | Transceiver 100BASE aus optischen Fasern,Transceiver CSFP aus optischen Fasern,Optisches Modul TX1310nm sfp |
||

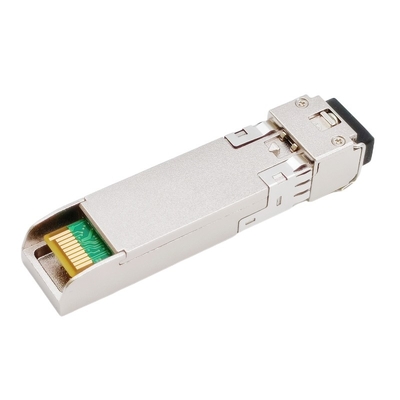

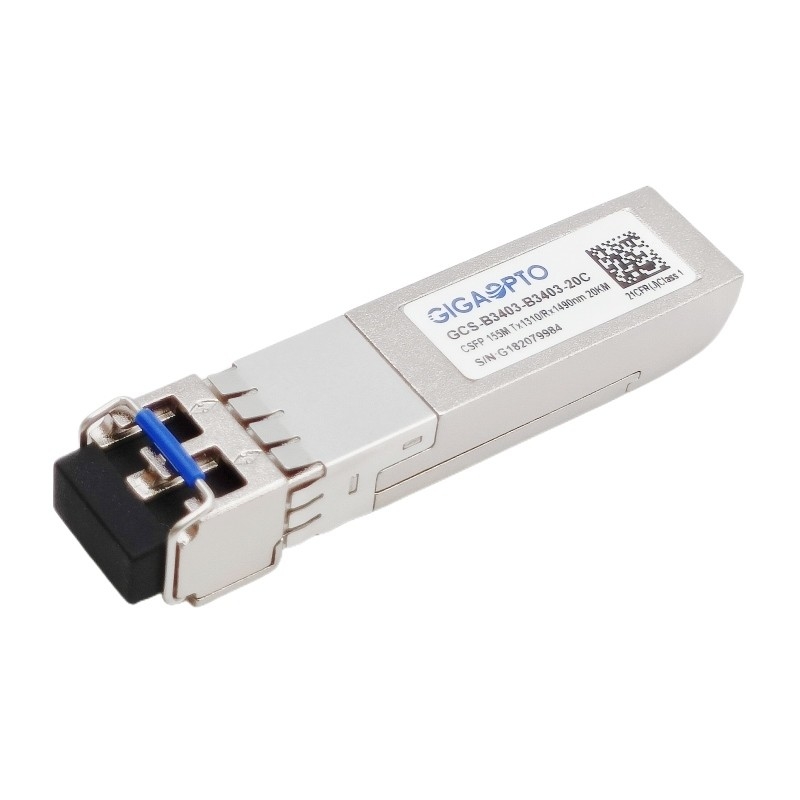

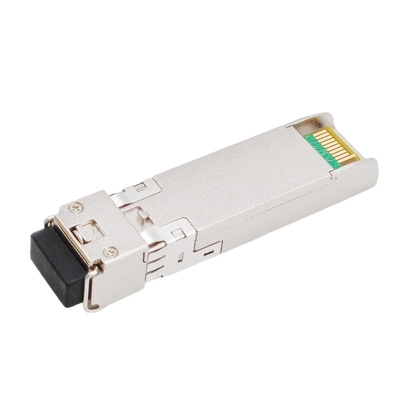

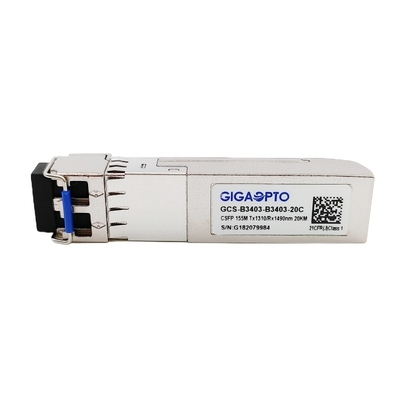

Doppel-BIDI CSFP Transceiver TX1310nmRX1490nm LC 20km 100BASE DOM aus optischen Fasern
Beschreibung
Der bidirektionale CSFP optische Verdoppelungtransceiver 100Base ist eine Version von SFP mit dem gleichen mechanischen Formfaktor, zwei unabhängige bidirektionale Kanäle pro Hafen erlaubend.
Für jeden Kanal besteht diese Transceivereinheit 100BASE CSFP aus drei Abschnitten: ein 1310nm DFB Laser-Übermittler, eine PIN-Fotodiode 1490nm integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, wie im SFF-8472 spezifiziert, das Realzeitmonitoren der Temperatur, Versorgungsspannung, Laser-Neigungsstrom, Laser-Durchschnittsspitzenleistung liefert und Spitzenleistung und etc. empfängt.
Es ist Idee für schnelles Ethernet, Anwendungen 100Base-X.
Spezifikationen
| Produkt-Reihe | Transceiver 100Base CSFP | P/N | GCS-B3403-B3403-20C |
| Form-Faktor | CSFP | Art | 2x BiDi |
| Datenrate | 155Mbps/155Mbps | Weg-Zählung | 2x (Tx/Rx) |
| Abstand | 20km | Schnittstelle | 2x LC-Simplex |
| TX-Wellenlänge | 2x 1310nm | RX-Wellenlänge | 2x 1490nm |
| Spannung | +3.3V (typisch) | Leistungsaufnahme | ≤ 1.3W |
| Übermittler-Art/Weg | DFB Laser | Empfänger-Art/Weg | PIN |
| Übermittler-Spitzenleistung | -14 | -8dBm | Empfänger-Empfindlichkeit | < -32dBm=""> |
| Löschungs-Verhältnis | > 9dB | Eingegebene Überlastung | > -3dBm |
| Leistungsbilanz (DB) | 18dB | Digital-Diagnose | Unterstützung |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 3-jährig |
| Lagerung: -40°C zu 85°C | Stückgewicht | 25gram | |
| Protokolle | Schnelles Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1260 | 1310 | 1360 | Nanometer | |||
| Spektralbreite (Effektivwert) | ∆λ | 4 | Nanometer | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -14 | -8 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1470 | 1490 | 1510 | Nanometer | |||
| Empfänger-Empfindlichkeit | -32 | dBm | 3 | |||||
| Empfänger-Überlastung | -3 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -32 | dBm | |||||
| LOS erklären | LOSA | -45 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @155Mbps PRBS 223-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
