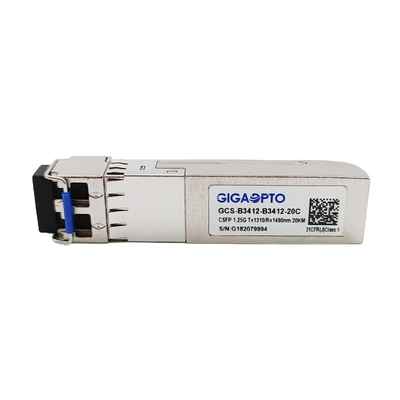

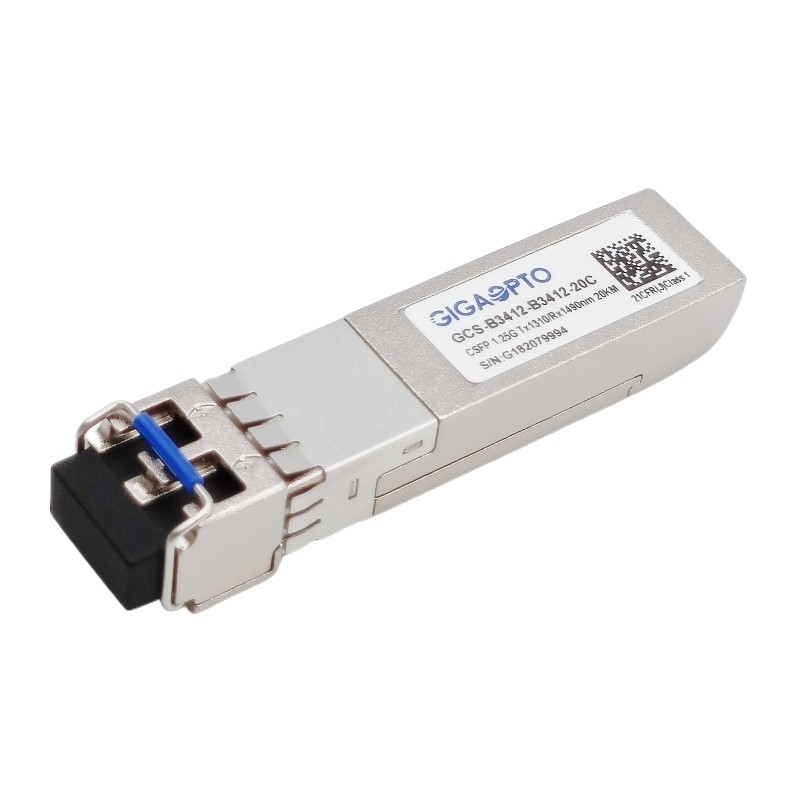

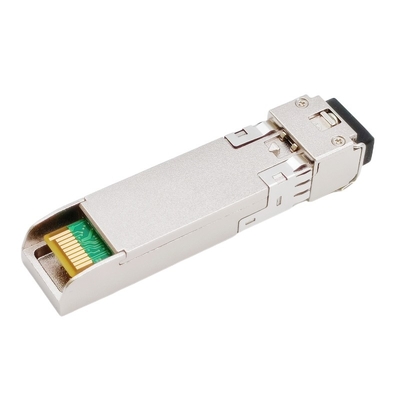

Vertrag 1.25G SFP (CSFP) Doppel-BIDI TX1310nm RX1490nm 20km LC DOM
Beschreibung
Dieser Faser 1000Base 2 bidirektionale kompakte SFP-Transceiver ist eine Version von SFP mit dem gleichen mechanischen Formfaktor, zwei unabhängige bidirektionale Kanäle pro Hafen erlaubend. Er ist entworfen, um Faser-Kanalanwendungen des Gigabit-Ethernet/1G zu verwenden in den mit hoher Dichte und stellt 20km Verbindungen unter Verwendung der nominalen Wellenlänge von TX1310nm/RX1490nm über Standardeinmodenfaser bereit.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über einen I2C-Reihenbus spezifiziert im MSA SFF-8472 verfügbar. Der Übermittlerabschnitt benutzt einen mehrfachen Laser des Quantentopfs 1310nm DFB und ist ein Laser der Klasse 1, der entsprechend internationalem Sicherheitsnorm Iec 60825 konform ist. Der Empfänger, den Abschnitt einen integrierten Vorverstärker des Detektors 1490nm (IDP) anbrachte in einen optischen Titel und in einen Begrenzungsnachverstärker IC benutzt.
Der CSFP-Transceiver ist völlig konform, kleiner Form-Faktor steckbare (CSFP) MSA-Wahl 2 und SFF-8472 zusammenzupressen.
Spezifikationen
| Produkt-Reihe | Transceiver der Faser-CSFP | Teilnummer | GCS-B3412-B3412-20C |
| Form-Faktor | CSFP | Art | 2x BiDi LX |
| Datenrate | 1.25G/1.25G | Weg-Zählung | 2x (Tx/Rx) |
| Abstand | 20km | Verbindungsstück | 2x LC-Simplex |
| TX-Wellenlänge | 2x 1310nm | RX-Wellenlänge | 2x 1490nm |
| Stromversorgungs-Spannung | +3.3V (typisch) | Leistungsaufnahme | ≤ 1.3W |
| Übermittler-Art/Weg | FP | Empfänger-Art/Weg | PIN |
| Übermittler-Spitzenleistung | -9 | -3dBm | Empfänger-Empfindlichkeit | < -22dBm=""> |
| Löschungs-Verhältnis | > 9dB | Eingegebene Überlastung | > -3dBm |
| Leistungsbilanz (DB) | 13dB | Digital-Diagnose | Unterstützung |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 3-jährig |
| Lagerung: -40°C zu 85°C | Stückgewicht | 25gram | |
| Befolgung | 1000Base BX20 IEEE802.3ah, CER, Klasse 1 FDA und IEC60825-1 Lasersicherheit konform, Wahl 2, IEEE 802.3z, RoHS, SFF-8472 CSFP MSA | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Leistungsaufnahme | 1,32 | W | ||||
| Versorgung gegenwärtig | Icc | 400 | MA | |||
| Übermittler | ||||||
| Unsymmetrische Eingangsspannungs-Toleranz | -0,3 | 4,0 | V | |||
| Differenziales Eingangsspannungs-Schwingen | Vin, pp. | 200 | 2400 | mVpp | ||
| Differenziale Eingangsimpedanz | Zin | 90 | 100 | 110 | Ohm | |
| Übertragen Sie Sperrung, Zeit zu erklären | 5 | wir | ||||
| Übertragen Sie Sperrungs-Spannung | Vdis | Vcc-1.3 | Vcc | V | ||
| Übertragen Sie, Spannung zu ermöglichen | Ven | Vee-0.3 | 0,8 | V | ||
| Empfänger | ||||||
| Differenziales Ausgangsspannungs-Schwingen | Vout, pp. | 500 | 900 | mVpp | ||
| Differenziale Ausgangsimpedanz | Zout | 90 | 100 | 110 | Ohm | |
| Datenausgabeaufstieg/Abfallzeit | Tr/Tf | 100 | ps |
20% zu 80% |
||
| LOS erklären Spannung | VlosH | Vcc-1.3 | Vcc | V | ||
| LOS De-erklären Spannung | VlosL | Vee-0.3 | 0,8 | V | ||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Übermittler | ||||||
| Mittelwellenlänge | λC | 1260 | 1310 | 1360 | Nanometer | |
| Spektrum-Bandbreite (Effektivwert) | σ | 3,5 | Nanometer | |||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||
| Durchschnittliche optische Energie | PAVG | -9 | -3 | dBm | 1 | |
| Optisches Löschungs-Verhältnis | ER | 9 | DB | |||
| Übermittler WEG von der Spitzenleistung | POff | -45 | dBm | |||
| Übermittler-Augen-Maske | Konform mit 802.3z (Lasersicherheit der Klasse 1) | 2 | ||||
| Empfänger | ||||||
| Mittelwellenlänge | λC | 1470 | 1490 | 1510 | Nanometer | |
| Empfänger-Empfindlichkeit (durchschnittliche Energie) | Senator. | -20 | dBm | 3 | ||
| Eingegebene Sättigungs-Energie (Überlastung) | Psat | -3 | dBm | |||
| LOS erklären | LOSA | -36 | DB | 4 | ||
| LOS De-erklären | LOSD | -21 | dBm | 4 | ||
| Los-Hysterese | LOSH | 0,5 | 2 | 6 | dBm | |
Anmerkungen:
1. Maß an 2^7-1 NRZ PRBS Muster
2. Übermittleraugenmaskendefinition.
3. Gemessen mit Lichtquelle 1310nm, ER=9dB; BRUSTBEEREN =<10>
Pin Assignment und Pin Description
Diagramm von Wirtsleiterplatten-verbinder-Blockgeheimnummern und -namen
| PIN | Name | Name/Beschreibung | Anmerkungen |
| 1 | V | Übermittler-Boden | V wird innerlich innerhalb des SFP-Moduls angeschlossen möglicherweise |
|
2 |
TX-STÖRUNG |
Übermittler-Störung. |
TX-Störung ist ein Open-Collector--/Abflussertrag, der mit einem 4.7K- 10K Widerstand auf dem Wirtsbrett hochgezogen werden sollte. Anmerkung 1 zu mehr Information |
| 3 | TX1_Disable | Übermittler-Sperrung von Ch A | Modulkanal A sperrt Funktion |
|
4 |
MOD_DEF2 |
Zwei-Drähte schließen Daten an |
2 Draht Serien-Identifikations-Schnittstelle, SDA |
| 5 | MOD_DEF1 | Zwei-Drähte schließen Uhr an | 2 Draht Serien-Identifikations-Schnittstelle, SCL |
| 6 | TD2- | Umgewandelt übertragen Sie Dateneingabe von Ch B | Diese sind der differenziale Übermittler sich setzt. Sie werden, differenziale Linien mit differenzialer Beendigung 100 innerhalb des Moduls Wechselstrom-verbunden. Die Wechselstrom-Koppelung ist innerhalb des Moduls erfolgt und wird folglich nicht auf dem Wirtsbrett angefordert |
|
7 |
TD2+ |
Übertragen Sie Dateneingabe von Ch B |
|
|
8 |
LOS1 |
Verlust des Signals von Ch A |
Verlust der Signal ermittelten Funktion. Anmerkung 2 zu mehr Information. |
| 9 | RD2+ | Empfangene Datenausgabe von Ch B | Diese sind die differenzialen Empfängerertrag. Sie sind Wechselstrom verbunden 100 differenzialen Linien, die mit 100 (Differenzial) am Benutzer SERDES beendet werden sollten. Die Wechselstrom-Koppelung ist innerhalb des Moduls erfolgt und wird folglich nicht auf dem Wirtsbrett angefordert. |
|
10 |
RD2- |
Umgekehrte empfangene Datenausgabe von Ch B |
|
|
11 |
V |
Transceiver-Boden |
V wird innerlich innerhalb des SFP-Moduls angeschlossen möglicherweise. |
|
12 |
RD1- |
Umgekehrte empfangene Datenausgabe von Ch A | Diese sind die differenzialen Empfängerertrag. Sie sind Wechselstrom verbunden 100 differenzialen Linien, die mit 100 (Differenzial) am Benutzer SERDES beendet werden sollten. Die Wechselstrom-Koppelung ist innerhalb des Moduls erfolgt und wird folglich nicht auf dem Wirtsbrett angefordert. |
|
13 |
RD1+ |
Empfangene Datenausgabe von Ch A |
|
|
14 |
LOS2 |
Verlust des Signals von CH B |
Verlust der Signal ermittelten Funktion. Anmerkung 2 zu mehr Information. |
| 15 | VCCR | Empfänger-Energie | 3.3V± 5%. Anmerkung 3 zu mehr Information |
|
16 |
VCCT |
Übermittler-Energie |
3.3V± 5%. Anmerkung 3 zu mehr Information |
| 17 | TX2_Disable | Übermittler-Sperrung von Ch B | Modulkanal B sperrt Funktion |
|
18 |
TD1+ |
Übertragen Sie Dateneingabe von Ch A |
Diese sind der differenziale Übermittler sich setzt. Sie sind Wechselstrom-verbundene differenziale Linien mit differenzialer Beendigung 100 innerhalb des Moduls. Die Wechselstrom-Koppelung ist innerhalb des Moduls erfolgt und wird folglich nicht auf dem Wirtsbrett angefordert |
|
19 |
TD1- |
Umgewandelt übertragen Sie Dateneingabe von Ch A | |
|
20 |
V |
Transceiver-Boden |
V wird innerlich innerhalb des SFP-Moduls angeschlossen möglicherweise. |
Anmerkungen:
1. Wenn hoch, zeigt Ertrag eine Laser-Störung irgendeiner Art entweder in Kanal A oder im Kanal B. an. Der Wirt liest Kanal A/B für Details: TX-Störung von Kanal A, wenn Stückchen 2 Satz in ist [A2H: 110]; TX-Störung von Kanal B, wenn Stückchen 2 Satz in ist [B2H: 110]. Tief zeigt Normalbetrieb an. Im niedrigen Zustand wird der Ertrag zu gezogen < 0="">
2. Wenn hoch, zeigt dieser Ertrag an, dass die empfangene optische Energie unterhalb der Empfängerempfindlichkeit im schlimmsten Fall ist (wie durch den Standard definiert gebräuchlich). Tief zeigt Normalbetrieb an. Im niedrigen Zustand wird der Ertrag zu gezogen < 0="">
Mechanische Maße
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
