Produktdetails:
|
| Produkt-Art: | CSFP LX | Datenrate: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| TX-Wellenlänge: | 2 x 1490nm | RX-Wellenlänge: | 2 x 1310nm |
| Verbindungs-Abstand: | 20km | Medien: | Einmodenfaser |
| Schlüsselwörter: | 2 Transceiver-Modul der Kanal-BIDI CSFP | ||
| Hervorheben: | 2 Kanäle BIDI CSFP,1000Base BIDI CSFP,Kompaktes SFP-Transceiver-Modul |
||

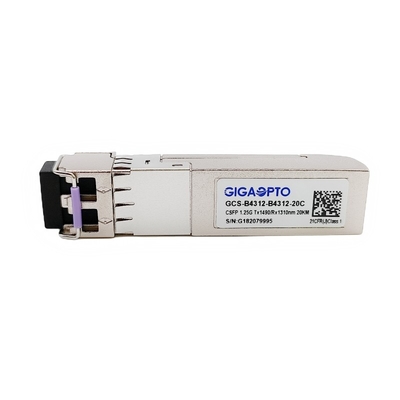

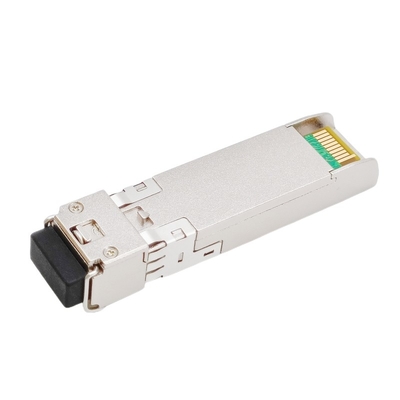

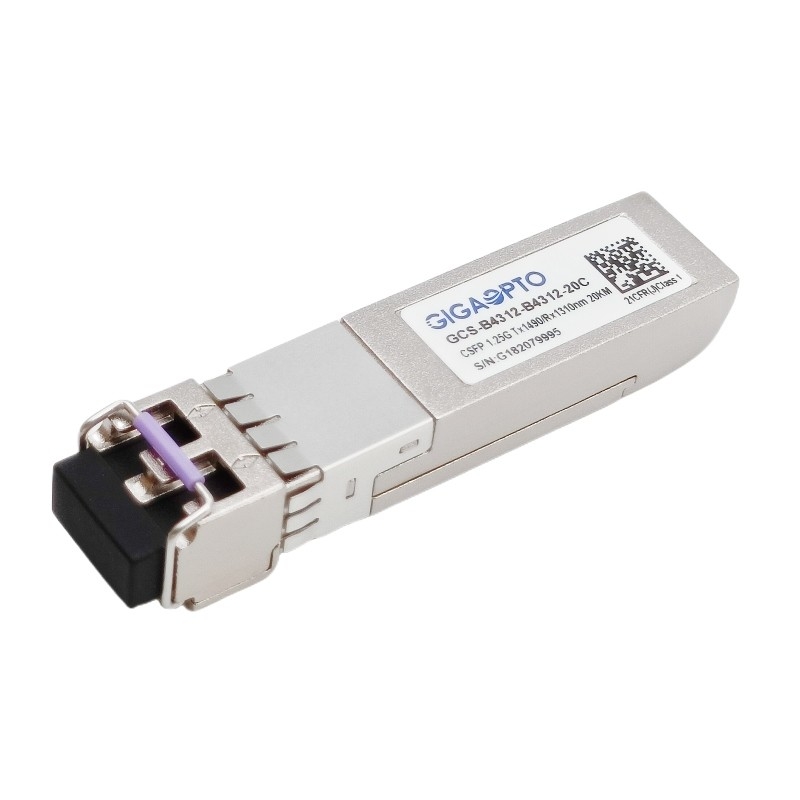

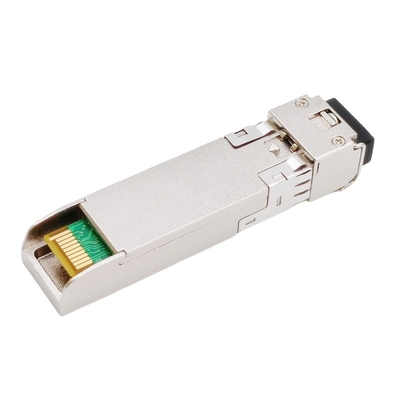

1000Base 2 lenkt Transceiver-Modul TX1490nm/RX1310nm 20km LC BIDI CSFP DOM
Beschreibung
Der Transceiver CSFP BIDI LX20 ist mit zwei unabhängigen Datenaustauschkanälen, für jeden unterschiedlichen Kanal, den diese Transceivereinheit einen in hohem Grade zuverlässigen 1490nm DFB Laser-Übermittler und einen Empfänger 1310nm PIN Fotodiode benutzt, die Netzwerk-System-Verkäufern ermöglichen, Portdichte- und Datendurchsatz zu erhöhen, bei der Verringerung von Netzwerkausrüstungskosten.
Dieses Modul CSFP BIDI LX20 stützt 1.063-1.25Gbps Datenrate und solche Anwendungen, wie Gigabit Ethernet (1.25Gbps) und Kanal der Faser-1G (1.0625Gbps), eine maximale Verbindung bis zu 20km, in der Standard-0°-70°C Temperaturspanne funktioniert und doppelte LC-Schnittstelle hat.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. DDM-/DOMoptische Diagnosekontrollfunktionen sind verfügbar durch eine I2C-Schnittstelle, mit, Diagnoseinformationen über die anwesenden Betriebsbedingungen zur Verfügung zu stellen.
Dieser Transceiver CSFP BIDI LX20 ist völlig konform, kleiner Form-Faktor steckbare (CSFP) MSA-Wahl 2 zusammenzupressen und CE/RoHS bestätigte.
Spezifikationen
| Produkt-Reihe | Bidirektionaler Transceiver CSFP | Teilnummer | GCS-B4312-B4312-20C |
| Paket | CSFP | Art | 2x BiDi LX |
| Bitgeschwindigkeit (Gbps) | 1.25G/1.25G | Weg-Zählung | 2x (Tx/Rx) |
| Max Reach | 20km | Schnittstelle | Doppel-LC-PC |
| TX-Wellenlänge (typisch) | 2x 1490nm | RX-Wellenlänge (typisch) | 2x 1310nm |
| Stromversorgungs-Spannung | +3.3V (typisch) | Verlustleistung | ≤ 1.3W |
| Laser-Art | DFB | PD-Art | PIN |
| TX-Spitzenleistung | -9 | -3dBm | RX-Empfindlichkeit | < -22dBm=""> |
| Löschungs-Verhältnis | > 9dB | Überlastung | > -3dBm |
| Leistungsbilanz (DB) | 13dB | Digital-Diagnose | Unterstützung |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 3 Jahre |
| Lagerung: -40°C zu 85°C | Gewicht | 0.025kg | |
| Protokolle | Gigabit Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1470 | 1490 | 1510 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -9 | -3 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1290 | 1330 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -23 | dBm | 3 | |||||
| Empfänger-Überlastung | -3 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -23 | dBm | |||||
| LOS erklären | LOSA | -35 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @1250Mbps PRBS 27-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
Empfohlene Schnittstellenleitung
