Produktdetails:
|
| Art: | 2-fiber 1G CSFP | Datenrate (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX-Wellenlänge: | 2 x 1310nm | RX-Wellenlänge: | 2 x 1550nm |
| Komponente: | DFB+PIN | Abstand: | 40km |
| Temperatur: | Werbung | Schlüsselwörter: | csfp Modul |
| Hervorheben: | 2 Faser-Vertrag SFP,1.244Gbps Vertrag SFP,DOM SFP |
||

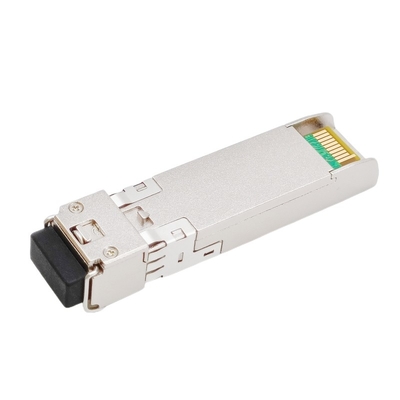

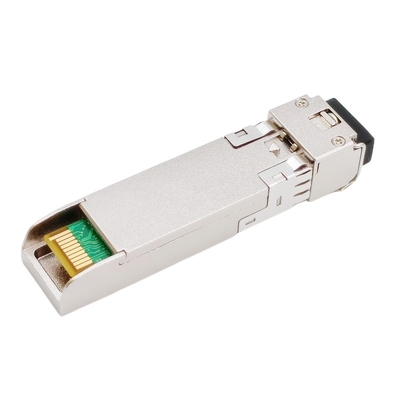

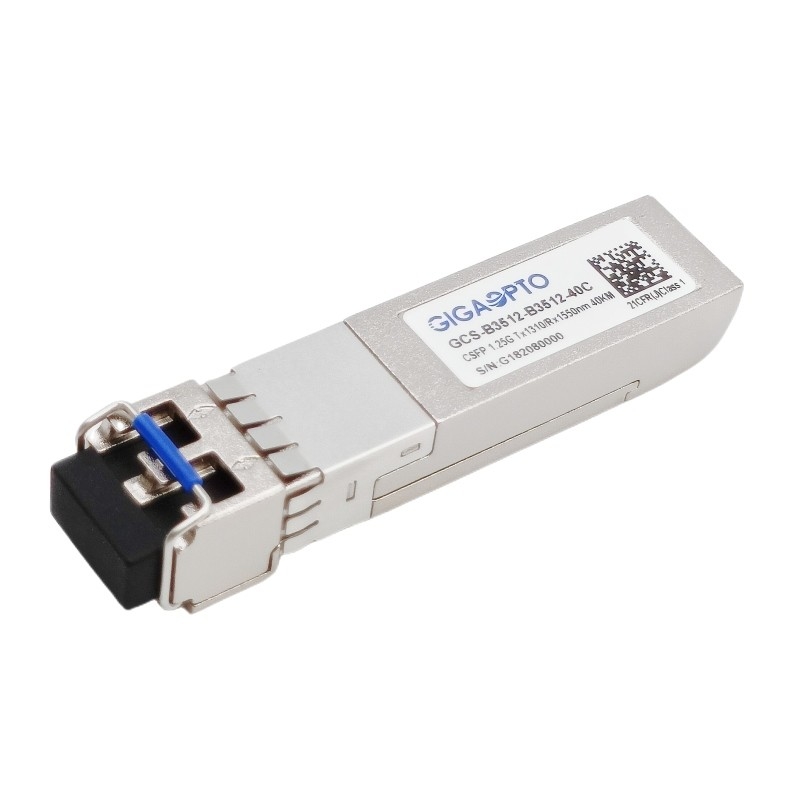

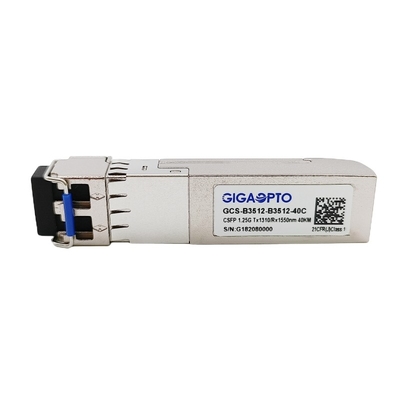

2 Vertrag SFP BIDI 1310nm/1550nm SMF 40km LC der Faser-1.244Gbps DOM
Beschreibung
Dieses 1000Base 2 Kanal CSFP BIDI sind Transceivers Hochleistung, die kosteneffektiven Module, die 1.244Gbps stützen und 40km Getriebeabstand mit SMF.It ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über einen I2C-Reihenbus spezifiziert im MSA SFF-8472 verfügbar.
Der Transceiver besteht 2 Kanal aus bidirektionaler optischer Transceivereinheit mit fünf Abschnitten: der LD-Fahrer, der Begrenzungsverstärker, der digitale Diagnosemonitor, Art von Laser (der DFB Laser) und der PIN-Fotodetektor.
Der optische Ertrag kann durch einen hochrangigen Input TTL-Logiks von Tx-Sperrung behindert sein, und das System kann das Modul über I2C auch sperren. Tx-Störung wird zur Verfügung gestellt, um diese Verminderung des Lasers anzuzeigen. Verlust des Ertrages des Signals (LOS) wird zur Verfügung gestellt, um den Verlust eines optischen Signals des Input des Empfängers oder den Verbindungsstatus mit Partner anzuzeigen. Das System kann die Informationen LOS (oder Verbindung) /Disable/Fault über I2C-Registerzugang auch erhalten. Herkömmliches SFP arbeitet, wenn es in Wechselstrom - SFP-Sockel, gleichzeitig kein Schaden C-SFP und des Wirtsbrettes verstopft wird, wenn C-SFP Modul in einen herkömmlichen SFP-Sockel verstopft wird
Der kompakte Transceiver SFPs (CSFP) ist völlig konform, kleiner Form-Faktor steckbare (CSFP) MSA-Wahl 2 und SFF-8472 zusammenzupressen.
Spezifikationen
| Produkt-Reihe | 2 Transceiver des Kanal-CSFP | P/N | GCS-B3512-B3512-40C |
| Form-Faktor | Vertrag SFP | Art | Doppel-BiDi EX |
| Datenrate (Gbps) | 1.244G/1.244G | Weg-Zählung | 2x (Tx/Rx) |
| Max Cable Length | 40km | Verbindungsstück/Polnisches | LC-/UPCduplex |
| TX-Wellenlänge | 2x 1310nm | RX-Wellenlänge | 2x 1550nm |
| Energie-Spannung | +3.3V (typisch) | Leistungsaufnahme | ≤ 1.3W |
| Ld-Art | DFB | PD-Art | PIN |
| Durchschnittliche Energie TX | -5 | 0dBm | RX-Empfindlichkeit | < -25dBm=""> |
| Löschungs-Verhältnis | > 9dB | Überlastung | > 0dBm |
| Macht-Budget (DB) | 20dB | Digital-Diagnosen | Unterstützung |
| Temperatur | Funktionieren: Werbung 0 zu 70°C | Garantie | 36-monatig |
| Lagerung: -40°C zu 85°C | MTBF | 1,000,000Hours | |
| Befolgung | Gigabit Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1300 | 1310 | 1320 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -5 | 0 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1530 | 1550 | 1570 | Nanometer | |||
| Empfänger-Empfindlichkeit | -25 | dBm | 3 | |||||
| Empfänger-Überlastung | 0 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -27 | dBm | |||||
| LOS erklären | LOSA | -40 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @1244Mbps PRBS 223-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
