Produktdetails:
|
| Art: | Transceiver 10Gbps CSFP+ | Datenrate (Gbps): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| Form-Faktor: | CSFP+ | Wellenlänge (Ch1): | TX1310nm/RX1270nm |
| Wellenlänge (Ch2): | TX1270nm/RX1330nm | Komponente: | DFB+PIN |
| Getriebe: | 20km | DOM/DDM: | Gestützt |
| Schlüsselwörter: | 2 Transceiver 20km der Faser-BIDI | ||
| Hervorheben: | 10G Vertrag SFP,DOM Compact SFP,Doppel-BIDI-Transceiver |
||
Transceiver Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC der Faser-10.3Gbps 2 des Vertrags-SFP+ Inspektion
Beschreibung

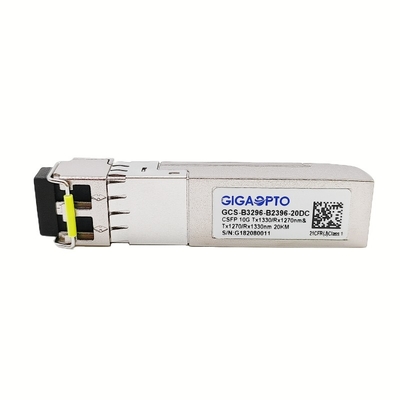

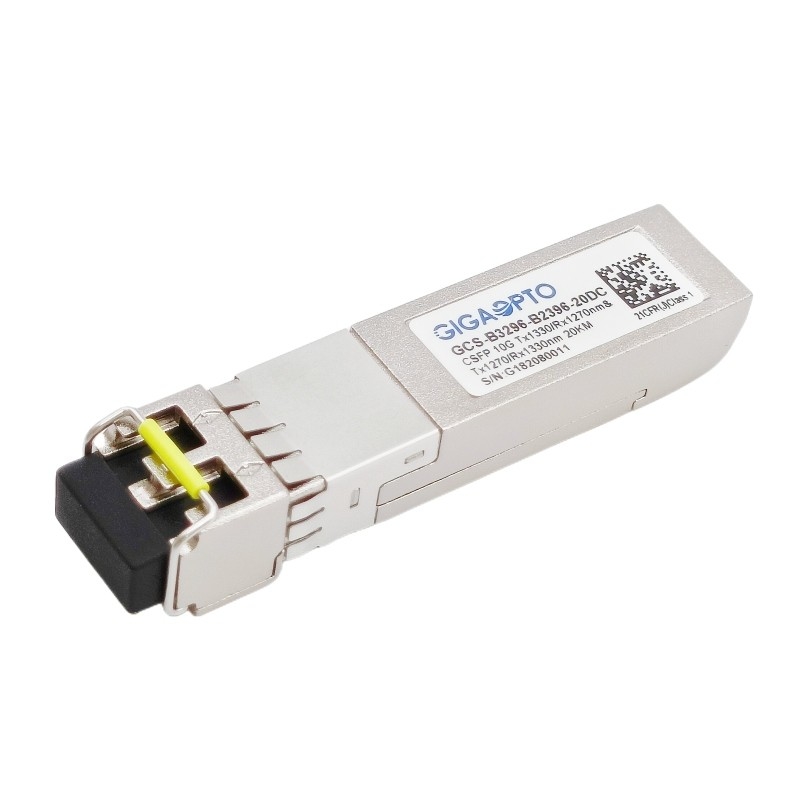

Der GCS-B3296-B2396-20DC Transceiver ist ein kleines steckbares Modul des Formfaktors für bidirektionale optische serienmäßigDatenaustausche wie IEEE 802.3ae 10GBASE-BX, indem er 1270/1330 Nanometer-Übermittler und 1330/1270 Nanometer-Empfänger verwendet.
Dieser CSFP+-Transceiver ist mit der kompakter kleiner Form-Faktor steckbaren (CSFP) MSA-Wahl 2 für 10GBASE-LR und Faser-Kanal völlig konform und erlaubt zwei unabhängige bidirektionale Kanäle pro Hafen.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, wie im MSA SFF-8472 spezifiziert.
Spezifikationen
| Produkt-Name | Transceiver 10G CSFP+ | P/N | GCS-B3296-B2396-20DC |
| Form-Faktor | CSFP+ | Art | Faser 2 bidirektional |
| Bitgeschwindigkeit (CH1/CH2)) | 10.3Gbps/10.3Gbps | Weg-Zählung | 2x (Tx/Rx) |
| Getriebe | 20km | Schnittstelle | Lc-Duplex UPC |
| Mittelwellenlänge (CH1) | TX1330nm/RX1270nm | Mittelwellenlänge (CH2) | TX1270nm/RX1330 |
| Energie-Spannung | +3.3V (typisch) | Verlustleistung | ≤ 2.0W |
| Übermittler-Art (CH1/CH2) | DFB | Empfänger-Art (CH1/CH2) | PIN+TIA |
| TX-Energie pro Kanal | -2~ +3dBm | RX-Empfindlichkeit pro Kanal | < -13dBm=""> |
| Löschungs-Verhältnis | > 3.5dB | RX-Sättigung | > 0.5dBm |
| Optisches Budget (DB) | 11dB | Digital-Diagnose | Unterstützung |
| Umwelt-Temperatur | Funktionieren: 0 zu 70°C | Garantie | 36-monatig |
| Lagerung: -40°C zu 85°C | Stückgewicht | 30gram | |
| Befolgung | Verbindungen des Ethernet-10G, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Min. | Typisch | Maximum. | Einheit |
| 9µm Kerndurchmesser SMF | L | 20 | Kilometer | ||
| Datenrate | 1,25 | 10,3 | Gbps | ||
| Übermittler | |||||
| Mittelwellenlänge | λC | 1260 | 1270 | 1280 | Nanometer |
| Spektralbreite (- 20dB) | Δλ | 1 | Nanometer | ||
| Durchschnittliche Spitzenleistung * (note3) | Schellfisch | -2 | 3 | dBm | |
| Löschungs-Verhältnis @ 1250Mbps | ER | 3,5 | DB | ||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | ||
| Übermittler-und Streuungs-Strafe | TDP | 2 | DB | ||
| Durchschnittliche Energie WEG des Übermittlers | -30 | dBm | |||
| Empfänger | |||||
| Mittelwellenlänge | λC | 1320 | 1330 | 1340 | Nanometer |
| Empfänger Sensitivity* (note4) | Pmin | -13 | dBm | ||
| Empfänger-Überlastung | Pmax | 0,5 | dBm | ||
| Rückflussdämpfung | 12 | DB | |||
| LOS De-erklären | LOSD | -14 | dBm | ||
| LOS erklären | LOSA | -30 | dBm | ||
Note3: Ertrag wird in eine 9/125μm Monomodefaser verbunden.
Note4: Gemessen mit schlechtestem ER, BRUSTBEEREN weniger als 1E-12 und PRBS 231-1 an 10.3125Gbps.
Mechanische Maße
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
