Produktdetails:
|
| Produkt-Art: | Doppel-1000Base CSFP BIDI LX | Datenrate: | 1.25Gbps |
|---|---|---|---|
| TX-Wellenlänge: | 2 x 1310nm | RX-Wellenlänge: | 2 x 1550nm |
| Komponente: | FP+PIN | Kabellänge: | 20km |
| Medien: | G.652 SMF | Höhepunkt: | Kompakter SFP-Faser-Transceiver |
| Hervorheben: | BIDI CSFP,csfp Modul,Transceiver-Modul 1G SFP |
||

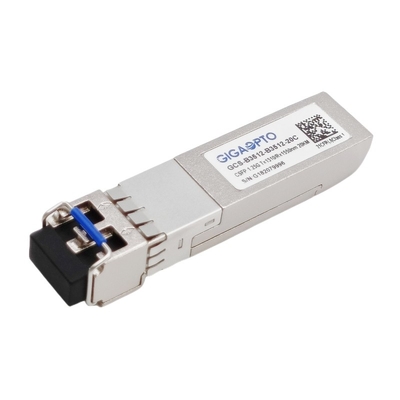

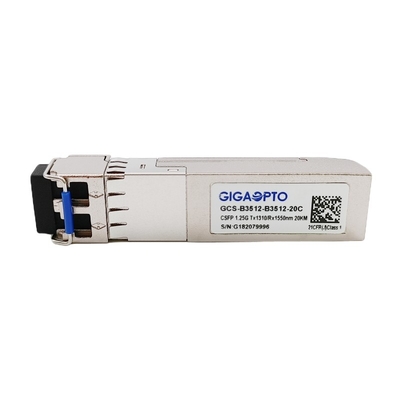

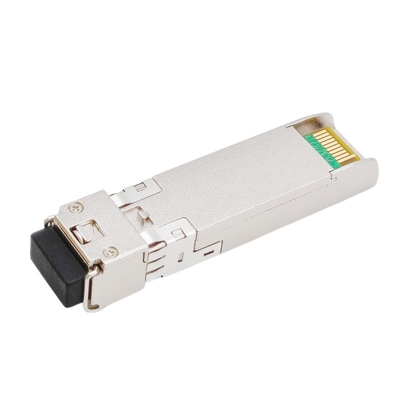

1.25G Vertrag SFP (CSFP) Doppel-BiDI 1310nm TX 1550 Nanometer RX 20km
Beschreibung
Dieser kompakte kleine Transceiver des Formfaktors CSFF ist entworfen, um die bidirektionalen Verdoppelungströme des Verkehrs unter Verwendung eines SFP-Hafens zur Verfügung zu stellen und folglich verdoppelt die Portdichte und Verringerungs-Leistungsaufnahme mit Hälfte Anzahl von den erforderten Häfen, stützt 2 x 1000Mbps bis 20km über Einmodenfaser 9/125um.
Der Transceiver CSFP BIDI LX ist mit zwei unabhängigen Datenaustauschkanälen, für jeden unterschiedlichen Kanal, den dieser Transceiver in hohem Grade zuverlässigen 1310nm FP Laser-Übermittler und Empfänger 1550nm PIN Fotodiode benutzt, alles Modul, Lasersicherheitsanforderungen der Klasse 1 gerecht zu werden.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, die in SFP MSA SFF-8472 spezifiziert wird.
Dieser Transceiver CSFP LX ist völlig konform, kleiner Form-Faktor steckbare (CSFP) MSA-Wahl 2 zusammenzupressen und CE/RoHS bestätigte.
Spezifikationen
| Produkt-Reihe | Doppel-1G CSFP | Teilnummer | GCS-B3512-B3512-20C |
| Paket | CSFP | Art | 2x BiDi LX |
| Bitgeschwindigkeit (Gbps) | 2x 1.25G | Weg-Zählung | 2x (Tx/Rx) |
| Max Link Length | 20km | Verbindungsstück | Doppel-LC/UPC |
| TX-Wellenlänge (typisch) | 2x 1310nm | RX-Wellenlänge (typisch) | 2x 1550nm |
| Stromversorgungs-Spannung | +3.3V (typisch) | Verlustleistung | ≤ 1.3W |
| TX-Komponente | FP | RX-Komponente | PIN |
| Durchschnittliche Energie TX | -9 | -3dBm | RX-Empfindlichkeit | < -22dBm=""> |
| Löschungs-Verhältnis | > 9dB | RX-Sättigung | > -3dBm |
| Optisches Budget (DB) | 13dB | DOM | Unterstützung |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 3 Jahre |
| Lagerung: -40°C zu 85°C | Gewicht | 0.025kg | |
| Protokolle | Gigabit Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1260 | 1310 | 1360 | Nanometer | |||
| Spektralbreite (Effektivwert) | ∆λ | 4 | Nanometer | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -9 | -3 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1480 | 1550 | 1580 | Nanometer | |||
| Empfänger-Empfindlichkeit | -23 | dBm | 3 | |||||
| Empfänger-Überlastung | -3 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -23 | dBm | |||||
| LOS erklären | LOSA | -35 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @1250Mbps PRBS 27-1, BRUSTBEEREN ≤1×10-12.
4. innerlich Wechselstrom-verbunden.
